UHE1H102MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1mF 50V ±20% 10000h@ 105°C 2.19A@ 120Hz,2.92A@ 100kHz 通孔安装 12.5mm*40mm*40mm
供应商型号: 1823559
供应商: 海外现货
标准整包数: 1

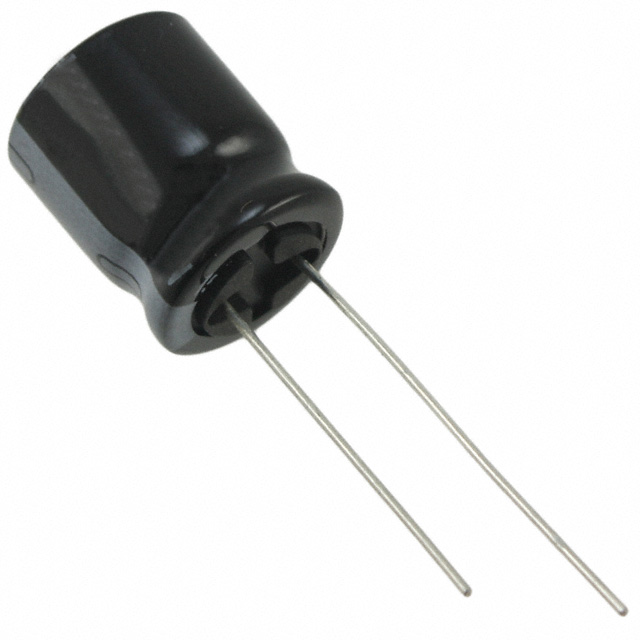

NICHICON 铝电解电容 UHE1H102MHD

UHE1H102MHD概述

    # 铝电解电容器——UHE系列

    产品简介


    铝电解电容器是一种广泛应用于电子领域的基础元件,具有高容量、低成本和良好的频率响应等特点。UHE系列铝电解电容器采用小型化设计,具有低阻抗、高可靠性的特点,能够承受长时间运行的严苛环境,适用于各类电子设备。该系列产品通过了RoHS认证,并在可靠性中心日本认证(RCJ-03-23C)下获得了权威认可,确保其符合国际质量标准。

    技术参数


    UHE系列铝电解电容器的技术规格详细如下:
    | 参数名称 | 描述 |

    | 容量范围 | 2.2µF至18000µF |
    | 工作电压范围 | 6.3V至100V |
    | 工作温度范围 | –40°C 至 +105°C |
    | 容量误差 | ±20% |
    | 泄漏电流 | 不超过 0.01CV 或 3µA,取两者较大值 |
    | 损耗角正切(tan δ)| ≤0.80(具体数值取决于容量大小及频率) |
    | 长期耐久性 | 根据不同型号,耐久时间可达4000小时至10000小时 |
    尺寸规格
    | 尺寸代码(φD×L) | 电容范围 (µF) | 额定电压(V) |
    |
    | 5×11 | 2.2~100 | 6.3~16 |
    | 6.3×11 | 15~220 | 10~25 |
    | 8×11.5 | 33~470 | 10~35 |
    | 8×15 | 68~680 | 16~50 |
    | 10×12.5 | 82~820 | 16~50 |
    | 10×15 | 100~1200 | 16~63 |

    产品特点和优势


    UHE系列铝电解电容器以其小型化、低阻抗和高可靠性著称。它能够在宽温范围内保持稳定的性能,支持长时间运行而无需频繁更换。此外,其优异的防潮性和耐用性使其成为恶劣环境下的理想选择。

    应用案例和使用建议


    UHE系列电容器广泛应用于消费类电子产品、工业自动化设备、汽车电子等领域。例如,在LED驱动电路中,可以通过并联多个UHE电容器来提高整体系统的稳定性;在电源滤波应用中,根据实际需求选择合适额定值的电容器以减少纹波效应。为了获得最佳性能,建议在安装时注意避免过度弯曲引脚,并确保良好的散热条件。

    兼容性和支持


    UHE系列电容器完全兼容无铅焊接工艺,且所有型号均采用无铅PET套管包装。制造商提供了详尽的产品文档和支持服务,包括指导如何正确处理和存储这些元件,以便延长使用寿命。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器出现过热现象 | 确保良好的散热环境,检查周围组件是否存在热干扰。 |
    | 泄漏电流超出规定值 | 更换符合要求的新电容器。 |
    | 安装后发现损坏 | 核实安装过程中是否正确操作,避免静电放电。 |

    总结和推荐


    UHE系列铝电解电容器凭借其卓越的性能、广泛的应用范围以及可靠的支持体系,成为了市场上极具竞争力的产品之一。无论是从技术指标还是性价比角度来看,这款产品都值得推荐给需要高性能铝电解电容器的客户。对于追求稳定性和持久性的项目来说,UHE系列无疑是一个明智的选择。

UHE1H102MHD参数

参数
电容值 1mF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 2.19A@ 120Hz,2.92A@ 100kHz
长*宽*高 12.5mm*40mm*40mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UHE1H102MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UHE1H102MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UHE1H102MHD UHE1H102MHD数据手册

UHE1H102MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
