首页  >  产品百科  >  UVZ2C100MPD1TD

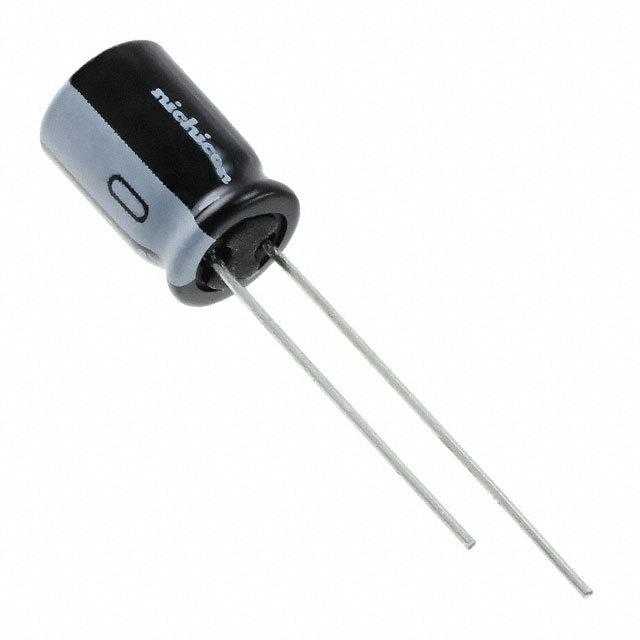

UVZ2C100MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 160V ±20% 1000h@ 105°C 41mA@ 120Hz 通孔安装 8mm*11.5mm*13mm
供应商型号: 10B-1822733-1
供应商: 国内现货
标准整包数: 1
NICHICON 铝电解电容 UVZ2C100MPD1TD

UVZ2C100MPD1TD概述

    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100J

    产品简介


    本系列的铝电解电容器为UVZ型号,是专门设计用于在宽温度范围内工作的高可靠性电容器。它们适用于广泛的工业和消费电子产品中,如电源管理、照明系统和各种电子设备。由于其宽广的工作温度范围,这些电容器特别适合于极端环境条件下的应用,例如汽车电子和工业自动化领域。

    技术参数


    以下是本系列产品的主要技术参数和技术规格:
    | 参数 | 值 |

    | 额定电压范围 | 6.3V 到 450V |
    | 额定电容范围 | 0.47µF 到 33000µF |
    | 容量公差 | ±20% |
    | 额定电压下的漏电流 | 不超过0.03CV 或者 4µA(取较大值) |
    | 最大损耗角正切(tan δ) | 随额定电压不同而变化,具体请参阅技术手册 |
    | 纹波电流容量 | 依据频率和额定电压的不同而变化,具体请参阅技术手册 |

    产品特点和优势


    - 宽温度范围:本产品可以在-55°C到+105°C之间工作,具有优异的耐温性能。
    - 高可靠性:UVZ型号经过严格的质量控制,确保长时间稳定运行。
    - 高频响应性能:在高频下仍能保持良好的性能。
    - 无铅环保:完全符合RoHS和欧盟相关指令要求。

    应用案例和使用建议


    - 应用场景:UVZ型号广泛应用于电源管理模块、LED驱动器和逆变器等。它们能够在恶劣环境下稳定工作,例如汽车电子、工业自动化和医疗器械。
    - 使用建议:在选择电容器时,需根据具体应用需求选择合适的额定电压和电容值。考虑到纹波电流的影响,合理安排散热措施可以提高电容器的使用寿命。

    兼容性和支持


    - 兼容性:UVZ型号与其他标准铝电解电容器相比尺寸相同,易于替换使用。
    - 支持:制造商提供详尽的技术文档和支持服务,包括安装指南、应用笔记和维护手册,以帮助客户更好地使用和维护产品。

    常见问题与解决方案


    1. 问题:纹波电流过高导致电容器过热。
    - 解决方案:增加散热措施,选择更大容量或更高级别的电容器以减少纹波电流影响。

    2. 问题:电容器漏电流过大。
    - 解决方案:检查电路板上的布局是否合理,避免走线靠近发热源,并考虑更换符合更高标准的电容器。

    总结和推荐


    总的来说,ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100J的UVZ型号是高性能和高可靠性的产品,尤其适合需要宽温范围和高可靠性的应用场景。强烈推荐在需要在极端环境下工作的产品中使用,以确保设备的长期稳定运行。

UVZ2C100MPD1TD参数

参数
电容值 10μF
额定电压 160V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 41mA@ 120Hz
长*宽*高 8mm*11.5mm*13mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,弹夹装

UVZ2C100MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVZ2C100MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVZ2C100MPD1TD UVZ2C100MPD1TD数据手册

UVZ2C100MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.2082
100+ ¥ 2.2871
500+ ¥ 1.9018
654+ ¥ 1.8257
1000+ ¥ 1.4558
4000+ ¥ 1.13
库存: 2995
起订量: 43 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.2
