RL81V101MDN1

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 35V ±20% 25mΩ 2000h@ 105°C 300mA@ 120Hz,3A@ 100kHz 通孔安装 8mm*8mm*9mm
供应商型号: RL81V101MDN1
供应商: nichicon
标准整包数: 200

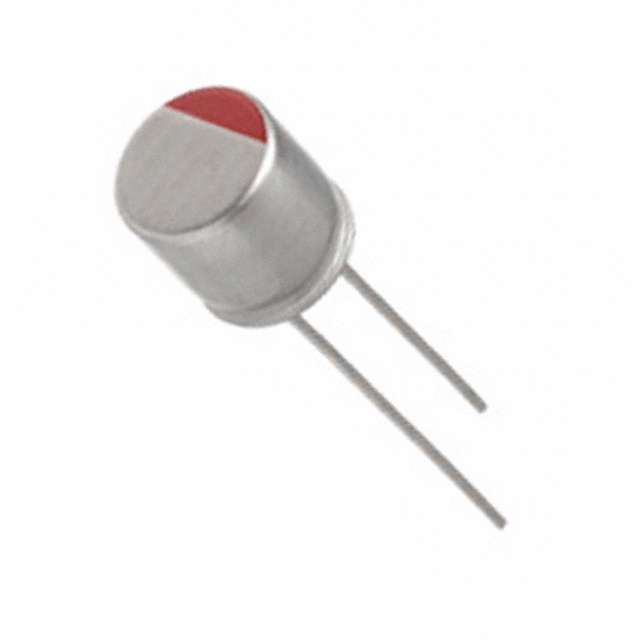

NICHICON 铝电解电容 RL81V101MDN1

RL81V101MDN1概述

    Conductive Polymer Aluminum Solid Electrolytic Capacitors

    产品简介


    本产品为导电聚合物铝固体电解电容器(Conductive Polymer Aluminum Solid Electrolytic Capacitors),型号为CAT.8100H。它属于一款低阻抗(Low ESR)及超低阻抗(Ultra Low ESR)的铝电解电容器,适用于高纹波电流的应用场景。该电容器采用8 mm × 8 mm的低轮廓封装设计,特别适合空间受限的应用,如便携式设备、音频设备以及电源管理系统等。

    技术参数


    - 尺寸:φD×L = 8×8 mm,φd = 0.6 mm,P = 3.5 mm,α = 1.0 mm
    - 额定电压范围:2.5 V 至 35 V
    - 额定电容范围:100 µF 至 1500 µF
    - 温度范围:-55 °C 至 +105 °C
    - 损耗角正切(tan δ):在 120 Hz,20 °C 条件下 ≤ 指定值
    - 漏电流:在 20 °C 下,负载后2分钟内 ≤ 初始指定值
    - 等效串联电阻(ESR):在 120 Hz,20 °C 条件下 ≤ 指定值
    - 额定纹波电流:最大额定值,在 105 °C,100 kHz 条件下

    产品特点和优势


    1. 低阻抗和超低阻抗:出色的低阻抗特性使其能够处理更高的纹波电流,减少发热和损耗。
    2. 低轮廓设计:仅8 mm高,适合空间受限的设计需求。
    3. 高可靠性:经过2000小时/5000小时的负载寿命测试,在105°C条件下表现出色。
    4. 环保合规:符合RoHS指令(2011/65/EU),无铅焊接适用。

    应用案例和使用建议


    该电容器在多种应用场景中表现出色,包括:
    - 高频滤波
    - 纹波电流管理
    - 便携式设备的电源管理
    使用建议:
    - 在选择电容器时,确保其额定电压和电容值与系统要求相匹配。
    - 注意散热设计,以避免过热导致的失效。
    - 尽量避免在极端环境下使用,以延长电容器寿命。

    兼容性和支持


    - 兼容性:该电容器适用于大多数工业标准接口,可与多种电子设备无缝连接。
    - 支持:提供详细的使用手册和技术支持服务,确保客户能够高效利用该产品。

    常见问题与解决方案


    1. 问题:漏电流过高
    解决方案:检查电路是否正确安装,确保使用正确的额定电压。
    2. 问题:纹波电流超过规定值
    解决方案:重新评估应用需求,选择合适的电容器型号或考虑外部补偿措施。
    3. 问题:电容器在高温环境中工作不稳定
    解决方案:优化散热设计,或者更换更适合高温环境的产品型号。

    总结和推荐


    综上所述,这款导电聚合物铝固体电解电容器凭借其低阻抗、超低阻抗、低轮廓设计等特点,非常适合于对体积和性能有较高要求的应用场景。其优异的耐高温性能和负载寿命,以及环保合规性使其在市场上具有较高的竞争力。推荐使用此产品以提高系统的可靠性和性能。
    希望上述内容能够满足您的需求,如有任何进一步的要求或修改意见,请随时告知。

RL81V101MDN1参数

参数
电容值 100μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 25mΩ
工作寿命 2000h@ 105°C
纹波电流 300mA@ 120Hz,3A@ 100kHz
长*宽*高 8mm*8mm*9mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

RL81V101MDN1厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

RL81V101MDN1数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON RL81V101MDN1 RL81V101MDN1数据手册

RL81V101MDN1封装设计

查看详情并下载
Symbol
Footprint
3D Model
