QXK2J224KTP

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 220nF ±10% 聚酯,金属化 630V 250V 5101-1 通孔安装 18.5mm*9.6mm*16.3mm
供应商型号: 7554535
供应商: 海外现货
标准整包数: 5

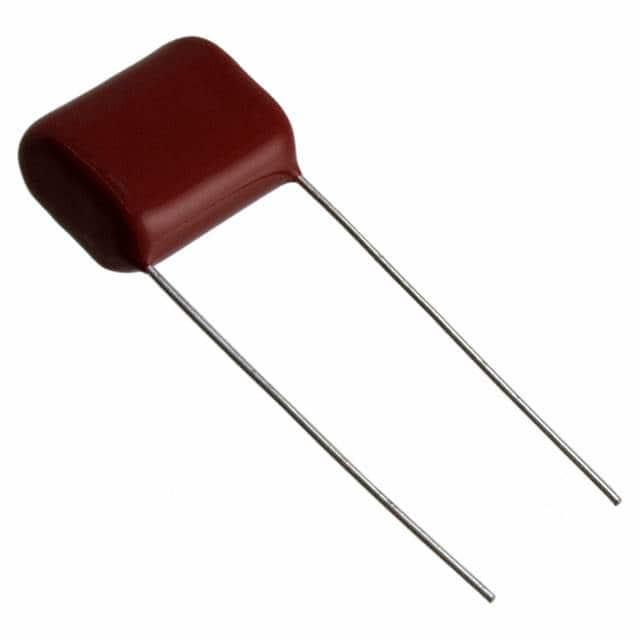

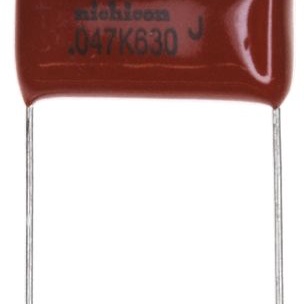

NICHICON 薄膜电容 QXK2J224KTP

QXK2J224KTP概述

    高频用金属化聚酯薄膜电容器技术手册

    产品简介


    本手册介绍了我们的一款高频用金属化聚酯薄膜电容器——QXK系列。此系列产品具有可靠性高、适用于高频电路应用的特点。QXK系列电容器主要由聚对苯二甲酸乙二醇酯薄膜制成,并通过真空蒸镀工艺形成金属化层,具备自愈能力和无感设计。它广泛应用于各类电子设备及通信装置中,如电源滤波、信号耦合、旁路等功能。

    技术参数


    - 温度范围:-40°C至+105°C(额定温度为85°C)
    - 额定电压:250VDC、400VDC、630VDC
    - 额定电容范围:0.01µF 至 10µF
    - 电容容差:±5%(J)或 ±10%(K)
    - 介电损耗角正切值:小于等于0.8%(在1kHz 20°C条件下)
    - 绝缘电阻:
    - C <= 0.33µF:大于等于9000 MΩ
    - C > 0.33µF:大于等于3000 ΩF
    - 耐压值:
    - 端子间:额定电压×175%,1至5秒
    - 端子与盖体间:额定电压×200%,1至5秒
    - 封装:阻燃环氧树脂
    - 直流额定电压:250VDC、400VDC、630VDC
    - 交流电压:125VAC、200VAC、250VAC
    - 尺寸:单位为毫米(mm),具体尺寸见下表
    | 规格 | 尺寸(mm) |

    | 250VDC
    | T W H d P F | 4.4 11.0 8.1 0.6 7.5 7.5 |
    | ... | ... |

    产品特点和优势


    - 高频性能优越:金属化聚酯薄膜材料特别适合于高频应用,具有低损耗和高可靠性的特点。
    - 自愈能力:能够自动修复微小缺陷,延长使用寿命。
    - 无感设计:减少寄生电感的影响,提高整体性能。
    - 环保耐用:采用双层涂覆,有效抵御湿气侵袭,符合RoHS标准。

    应用案例和使用建议


    QXK系列电容器适用于各种需要高频率响应的应用场合,如开关电源、通信系统、音频设备等。在实际应用中,建议注意以下几点:
    - 使用时请确保在指定的温度范围内运行。
    - 在高频电路中,应根据最大有效电流和有效VA值选择合适的电容器。
    - 在交流电路中使用时,要避免直接跨接线路。

    兼容性和支持


    - 兼容性:本产品可与多种电路板设计兼容,但需注意不同型号之间的物理尺寸差异。
    - 支持服务:制造商提供详尽的技术文档和技术支持,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题:如何判断电容器是否已达到其额定容量?
    - 解答:可以通过测量其在1kHz条件下的介电损耗角正切值来评估,应不大于0.8%。
    - 问题:在高温环境下使用是否会降低电容器寿命?
    - 解答:会降低寿命,建议操作温度不超过85°C,且避免长期暴露在高温环境中。

    总结和推荐


    总体而言,QXK系列电容器凭借其出色的高频性能、优异的可靠性以及良好的环境适应性,在多个应用领域展现出强大竞争力。对于需要高性能电容器的项目,强烈推荐使用该产品。

QXK2J224KTP参数

参数
电容值 220nF
容差 ±10%
介电材料 聚酯,金属化
额定电压-AC 250V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 18.5mm*9.6mm*16.3mm
通用封装 5101-1
安装方式 通孔安装
零件状态 在售
包装方式 散装

QXK2J224KTP厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QXK2J224KTP数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QXK2J224KTP QXK2J224KTP数据手册

QXK2J224KTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
