ULD2W150MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 15μF 450V ±20% 20000h@ 105°C 140mA@ 120Hz,266mA@ 100kHz 通孔安装 12.5mm*20mm*22mm
供应商型号: 647-ULD2W150MHD
供应商: Mouser
标准整包数: 1

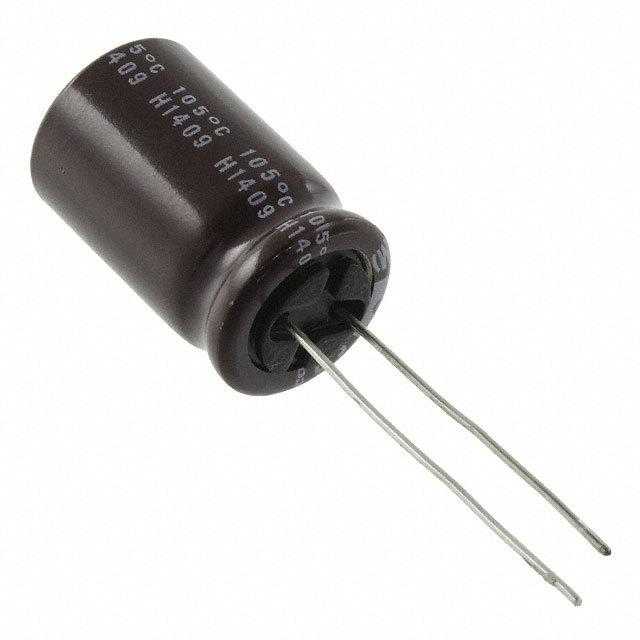

NICHICON 铝电解电容 ULD2W150MHD

ULD2W150MHD概述

    铝电解电容器(CAT.8100H)技术手册

    产品简介


    铝电解电容器是一种常见的电子元器件,用于电源管理、LED照明及各种工业电子应用中。本手册所描述的产品型号为CAT.8100H,属于长寿命设计,适用于高温环境和高可靠性要求的应用场合。

    技术参数


    - 型号: CAT.8100H
    - 额定电压范围: 10V 至 450V
    - 额定电容范围: 1至330µF
    - 容差: ±20%
    - 工作温度范围: -25°C 至 +105°C
    - 符合RoHS标准: 2011/65/EU

    产品特点和优势


    - 长寿命设计: 能承受高达10000至20000小时的负载寿命,适合长期稳定运行。
    - 低泄漏电流: 在额定电压下,漏电流不超过0.01CV或3µA。
    - 高温适应性: 可在高达105°C的温度下正常工作,特别适合LED照明等对温度敏感的应用。
    - 环保材料: 符合RoHS指令,采用无铅材料制造,更加环保。

    应用案例和使用建议


    - 应用案例: LED照明、开关电源、逆变器等
    - 使用建议:
    - 在高可靠性应用中选择高容差和高耐压版本。
    - 确保电容器的工作温度不超过额定值,以延长使用寿命。
    - 使用前进行适当的老化处理,确保电容器在高温下的性能稳定。

    兼容性和支持


    - 兼容性: 该产品可广泛应用于各种电源管理系统和电路设计中,与多种设备兼容。
    - 厂商支持: 厂商提供详细的技术文档和客户服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题: 漏电流超标
    - 解决方案: 检查安装环境温度是否过高,确保在额定范围内使用。
    - 问题: 容量变化大
    - 解决方案: 检查是否存在过载现象,确保在额定电压和电流下使用。
    - 问题: 寿命不足
    - 解决方案: 检查工作环境温度和使用时间,必要时更换更长寿命版本。

    总结和推荐


    该款铝电解电容器以其出色的长寿命、高可靠性和良好的温度适应性,成为众多高要求应用的理想选择。在正确的使用环境下,可以显著提高系统的稳定性和可靠性。我们强烈推荐在高可靠性需求的应用中使用该产品。

ULD2W150MHD参数

参数
电容值 15μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 20000h@ 105°C
纹波电流 140mA@ 120Hz,266mA@ 100kHz
长*宽*高 12.5mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

ULD2W150MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

ULD2W150MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON ULD2W150MHD ULD2W150MHD数据手册

ULD2W150MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.1735 ¥ 18.3661
10+ $ 1.564 ¥ 13.2158
50+ $ 1.155 ¥ 9.7598
100+ $ 1.0908 ¥ 9.2173
500+ $ 0.904 ¥ 7.6385
1000+ $ 0.7787 ¥ 6.5798
2000+ $ 0.6888 ¥ 5.8204
5000+ $ 0.6626 ¥ 5.5985
库存: 585
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 18.36
