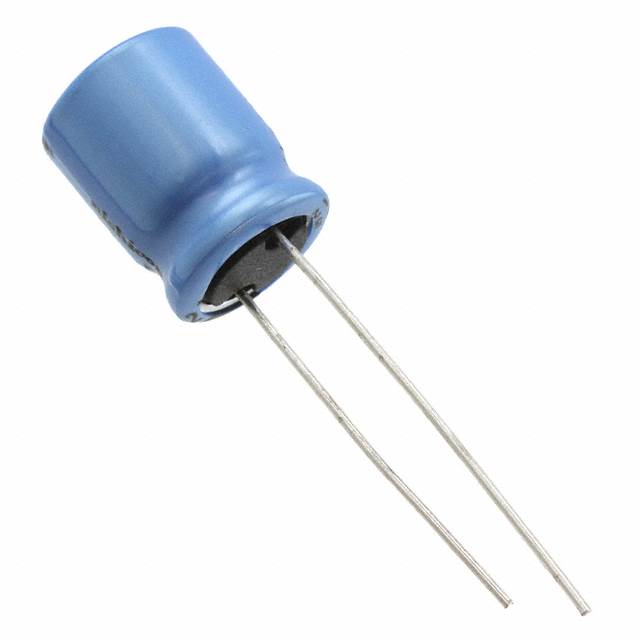

UKA1H221MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 50V ±20% 2000h@ 105°C 300mA@ 120Hz,450mA@ 10kHz 通孔安装 10mm*12.5mm*14mm
供应商型号: 2094143
供应商: 海外现货
标准整包数: 1
NICHICON 铝电解电容 UKA1H221MPD1TD

UKA1H221MPD1TD概述

    铝电解电容器

    产品简介


    铝电解电容器是一种高品质音频设备专用的电容器,适用于广泛的温度范围。这些电容器采用精选材料制造,以确保卓越的音质效果。符合RoHS指令(2011/65/EU和(EU)2015/863)及AEC-Q200标准。这类电容器特别适合于对音质要求极高的音响系统、汽车音响以及其他高可靠性电子设备中。

    技术参数


    - 工作温度范围:-55°C 至 +105°C
    - 额定电压范围:6.3V 至 50V
    - 额定电容范围:22µF 至 22000µF
    - 电容公差:±20%(在120Hz、20°C条件下)
    - 泄漏电流:在20°C下施加额定电压后,1分钟后不超过0.03CV或4µA(取大值),2分钟后不超过0.01CV或3µA(取大值)
    - 损耗角正切(tan δ):最大为0.72(具体数值请参考规格表)
    - 额定纹波电流:在105°C、120Hz条件下,不同额定电压和电容值对应的额定纹波电流见下表
    | 额定电压 (V) | 额定电容 (µF) | 尺寸 (φD×L, mm) | tan δ | 泄漏电流 (µA) | 额定纹波电流 (mArms) |
    |
    | 6.3 | 22 | 5×11 | 0.30 | 4.158 | 3 |
    | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    - 宽温范围:能够在极端温度条件下稳定工作,适用于各种恶劣环境。
    - 优越音质:采用专为高音质设计的材料,减少信号失真,提供清晰纯净的声音体验。
    - 符合国际标准:严格遵守RoHS指令及AEC-Q200标准,确保环保且可靠。
    - 高质量材料:选用优质电解液和金属材料,延长使用寿命并提高可靠性。

    应用案例和使用建议


    - 音响系统:适用于各种高端音响设备,提升整体音质表现。
    - 汽车音响:可在车内高温环境下保持稳定运行。
    - 工业控制:适合用于需要长期稳定工作的工业自动化控制系统中。

    使用建议:
    - 确保电容器安装时保持良好的散热条件,避免过热导致性能下降。
    - 定期检查连接点是否松动或腐蚀,确保连接稳固。
    - 在复杂电路中考虑与其他电子元件的协同效应,优化整个系统的性能。

    兼容性和支持


    - 兼容性:该产品与其他标准音频设备和电子元件兼容,易于集成到现有系统中。
    - 技术支持:请联系制造商获取更多关于产品规格、安装指南和技术支持的信息。

    常见问题与解决方案


    - 问题:长时间工作后电容值下降
    - 解决方案:定期检查电容器的工作状态,必要时更换。
    - 问题:纹波电流超过额定值
    - 解决方案:确保电源稳定,避免负载过大导致电容器过载。
    - 问题:电容器工作温度过高
    - 解决方案:改善散热条件,确保电容器周围有足够的空气流通。

    总结和推荐


    综上所述,这款铝电解电容器凭借其宽广的工作温度范围、卓越的音质表现和高质量材料,成为高端音频设备和工业应用的理想选择。我们强烈推荐使用这款电容器,特别是在需要高稳定性和高音质的场合。希望本文能为您提供有关此产品的全面了解,并为您的项目选择合适的电容器提供帮助。

UKA1H221MPD1TD参数

参数
电容值 220μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 300mA@ 120Hz,450mA@ 10kHz
工作寿命 2000h@ 105°C
长*宽*高 10mm*12.5mm*14mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,弹夹装

UKA1H221MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UKA1H221MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UKA1H221MPD1TD UKA1H221MPD1TD数据手册

UKA1H221MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
