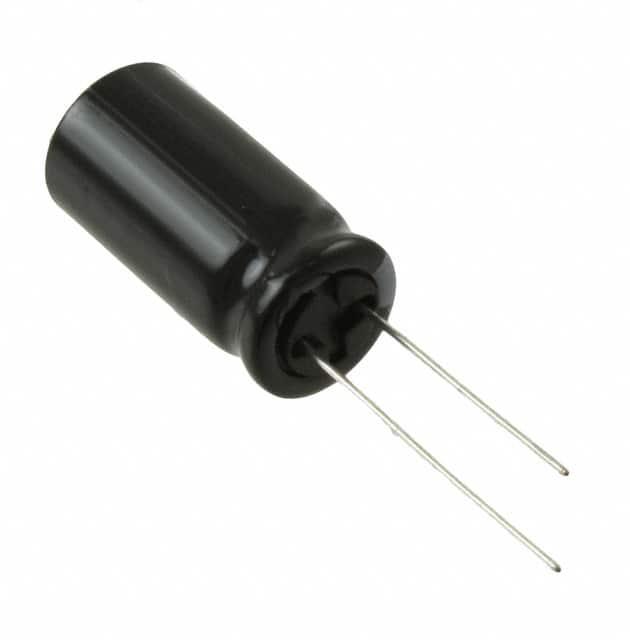

UHD1V681MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 680μF 35V ±20% 5000h@ 105°C 1.77A@ 120Hz,2.36A@ 100kHz 通孔安装 12.5mm*20mm*22mm
供应商型号: 647-UHD1V681MHD
供应商: Mouser
标准整包数: 1
NICHICON 铝电解电容 UHD1V681MHD

UHD1V681MHD概述

    高频低阻铝电解电容器:CAT.8100H UHD

    产品简介


    CAT.8100H UHD 是一款专为高频应用设计的铝电解电容器。该系列产品以其低阻抗、高纹波电流能力和紧凑的外形尺寸著称。特别适用于各种需要处理大电流且频率较高的电路应用场合,例如开关电源、变频器和通信设备等。CAT.8100H UHD 符合 RoHS 指令 (2011/65/EU),是一款绿色环保的产品。

    技术参数


    - 额定电压范围:6.3V 至 50V
    - 额定电容范围:22µF 至 6800µF
    - 温度范围:-40°C 至 +105°C
    - 最大损耗角正切(tan δ):≤ 0.10 (120Hz,20°C)
    - 最小阻抗比(ZT / Z20):2.0 (最高 50V)
    - 漏电流:在额定电压下经过 2 分钟的应用后,漏电流不超过 0.01CV 或 3µA(取两者较大者)
    - 纹波电流能力:高达 105°C 下 100kHz 的纹波电流能力

    产品特点和优势


    CAT.8100H UHD 铝电解电容器具备以下几个显著的优势:
    - 低阻抗:在高频范围内表现出色,能有效减少电压降,提高系统效率。
    - 高纹波电流能力:能够承受更高频率和更大电流的应用需求。
    - 小体积设计:与同类型产品相比,该系列电容器尺寸更小,节省空间,适合于现代紧凑型电子产品设计。
    - RoHS 认证:符合环保要求,保证产品对环境友好。
    - 可靠性认证:通过了日本可靠性中心的认证(RCJ-03-23C),确保产品稳定可靠。

    应用案例和使用建议


    CAT.8100H UHD 铝电解电容器广泛应用于多种电路中,如电源供应器、变频驱动器和通讯模块。具体应用场景包括但不限于:
    - 开关电源:在转换器和逆变器中提供滤波作用,减少输出电压纹波。
    - 变频器:用于支撑高电流波动,稳定输出电压。
    - 通信设备:在通信模块中起到能量储存和稳定电压的作用。
    使用时需要注意,由于该电容器在高温条件下表现出色,但在低温条件下的电容变化较大,建议在低温环境中运行时注意监测其电容值变化,以确保电路的正常运行。

    兼容性和支持


    CAT.8100H UHD 系列电容器采用无铅引线和无铅 PET 套管,与多数工业标准兼容,可以方便地集成到现有的电路设计中。制造商提供了详尽的技术支持和售后服务,包括产品规格书、安装指南和故障排查手册,帮助用户快速解决问题并充分利用产品性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器纹波电流过高 | 检查电路负载情况,确保不超过电容器的最大额定值;考虑升级为更高电流容量的型号。 |
    | 电容器工作温度过高 | 减少负载,或者使用散热片降低热应力;更换更适合高温度环境的电容器型号。 |
    | 电容器漏电流过大 | 检查电容器是否损坏或老化,如有必要请更换新的电容器。 |

    总结和推荐


    总体而言,CAT.8100H UHD 铝电解电容器凭借其出色的低阻抗、高纹波电流能力和小体积设计,在众多高频应用场合中表现优异。它不仅具有优异的电气性能,还通过 RoHS 认证,确保了产品的环保特性。此外,其广泛的适用范围、卓越的性能和可靠的品质使其成为现代电子设备的理想选择。强烈推荐在需要高可靠性、高性能和小尺寸的电子电路中使用此产品。

UHD1V681MHD参数

参数
电容值 680μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.77A@ 120Hz,2.36A@ 100kHz
工作寿命 5000h@ 105°C
长*宽*高 12.5mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UHD1V681MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UHD1V681MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UHD1V681MHD UHD1V681MHD数据手册

UHD1V681MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.311 ¥ 11.078
10+ $ 0.8602 ¥ 7.2687
50+ $ 0.6435 ¥ 5.4376
100+ $ 0.5852 ¥ 4.9449
500+ $ 0.473 ¥ 3.9972
1000+ $ 0.4244 ¥ 3.5865
2000+ $ 0.3888 ¥ 3.2854
5000+ $ 0.3665 ¥ 3.0965
10000+ $ 0.3591 ¥ 3.0344
库存: 380
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.07
