PCV1E221MCL2GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 25V ±20% 22mΩ 3000h@ 105°C 3.8A@ 100kHz 贴片安装 8.3mm*8.3mm*12mm
供应商型号: 493-4542-2-ND
供应商: Digi-Key
标准整包数: 1

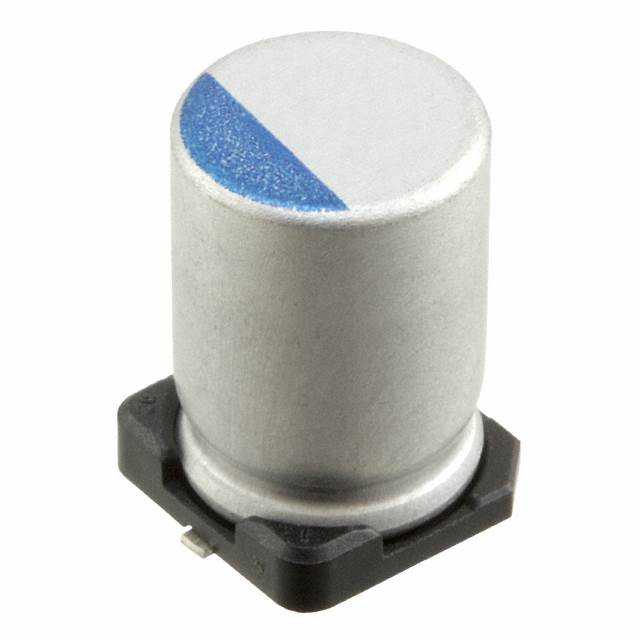

NICHICON 铝电解电容 PCV1E221MCL2GS

PCV1E221MCL2GS概述


    产品简介


    导电聚合物铝固态电解电容器
    本产品为导电聚合物铝固态电解电容器(PCVChip Type),特别适用于需要高电压和长寿命的应用场景。它采用了先进的导电聚合物技术,确保了低阻抗和高纹波电流处理能力,适合多种电子设备和系统的电源管理需求。

    技术参数


    - 温度范围:-55°C 至 +105°C
    - 额定电压范围:16V 到 125V
    - 额定电容范围:5.6 µF 到 680 µF
    - 容差:± 20%
    - 损耗角正切 (tan δ):≤ 规定值 (120 Hz, 20°C)
    - 等效串联电阻 (ESR):≤ 规定值 (100 kHz, 20°C)
    - 漏电流:≤ 规定值 (105°C, 2分钟后)
    - 湿度耐受性:经过 1000 小时 60°C、90%RH 潮湿热测试后,规格仍满足要求
    - 焊接耐热性:符合预热条件 (150-200°C, 60-180秒),过高温时间不超过60秒,两次以上回流焊接条件为250°C及以下,一次回流焊接条件为260°C及以下
    - 初始电容变化:± 20% (105°C)
    - 老化测试:负载寿命 3000 小时 (105°C)
    - RoHS 指令符合性:符合欧盟 RoHS 2011/65/EU 和 EU 2015/863 指令
    - AEC-Q200 认证:具体细节请联系供应商

    产品特点和优势


    - 高电压耐受性:最高可达125V,适用于高压应用。
    - 长寿命设计:负载寿命达3000小时,确保长期稳定运行。
    - 低阻抗和高纹波电流:采用导电聚合物技术,降低内部阻抗,提高效率。
    - 环保材料:符合RoHS指令,不含铅且可回收利用。
    - 行业标准认证:通过AEC-Q200认证,保证产品质量和可靠性。

    应用案例和使用建议


    应用案例:
    - 工业控制设备
    - 通信基础设施
    - 高温工业设备
    - 车载电子系统
    使用建议:
    - 在高温环境下使用时,建议进行散热处理以确保最佳性能。
    - 选择合适尺寸的电容器以匹配应用的电压和电流需求。
    - 确保正确的焊接温度和时间,以防止损坏电容器。

    兼容性和支持


    - 兼容性:本产品可与其他同类高可靠性的铝固态电解电容器互换使用。
    - 技术支持:提供详细的安装指南和技术支持,具体请参阅产品说明书。

    常见问题与解决方案


    1. 问题:电容器漏电流过大
    - 解决方案:检查焊接工艺是否符合要求,必要时重新焊接。

    2. 问题:工作过程中电容器温度过高
    - 解决方案:增加散热片或风扇辅助散热,减少负载,或者选择更高温度等级的产品。

    3. 问题:电容值不一致
    - 解决方案:确认电容器未受潮,确保存储和操作环境干燥。

    总结和推荐


    综上所述,这款导电聚合物铝固态电解电容器在高电压和长寿命应用中表现出色。它具备优良的性能参数和可靠的设计,特别适用于工业、通信、汽车等领域。强烈推荐使用该产品以确保系统的稳定性和高效性。

PCV1E221MCL2GS参数

参数
电容值 220μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 22mΩ
工作寿命 3000h@ 105°C
纹波电流 3.8A@ 100kHz
长*宽*高 8.3mm*8.3mm*12mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

PCV1E221MCL2GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

PCV1E221MCL2GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON PCV1E221MCL2GS PCV1E221MCL2GS数据手册

PCV1E221MCL2GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 1.6783 ¥ 13.9087
800+ $ 1.5796 ¥ 13.0905
2000+ $ 1.4682 ¥ 12.1677
2800+ $ 1.4321 ¥ 11.8684
4000+ $ 1.3963 ¥ 11.5719
库存: 1600
起订量: 400 增量: 1
交货地:
最小起订量为:400
合计: ¥ 5563.48
