首页  >  产品百科  >  UPW1C681MPD6

UPW1C681MPD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 680μF 16V ±20% 3000h@ 105°C 746.25mA@ 120Hz,995mA@ 100kHz 通孔安装 8mm*20mm*20mm
供应商型号: UPW1C681MPD6
供应商: nichicon
标准整包数: 2000

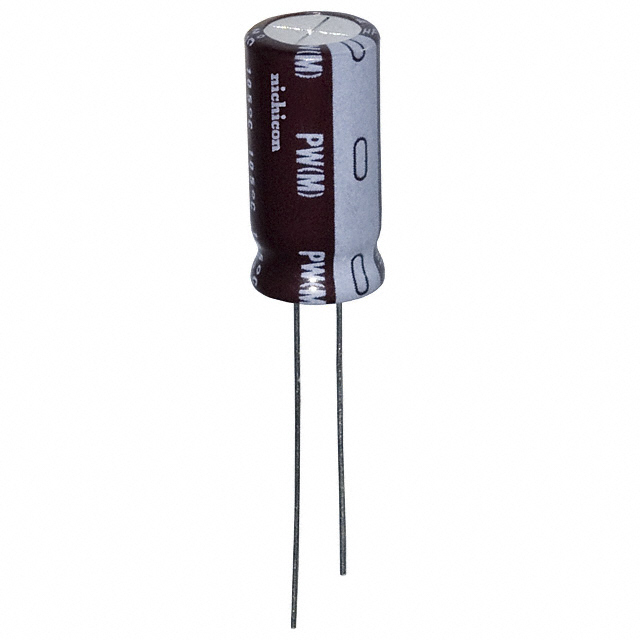

NICHICON 铝电解电容 UPW1C681MPD6

UPW1C681MPD6概述

    铝电解电容器:UPW系列

    产品简介


    铝电解电容器(UPW系列)是专为开关电源设计的小型化、低阻抗、高可靠性的电子元件。它们具备较小的尺寸和更低的阻抗,适用于需要高效率和高稳定性的电子设备。UPW系列电容器符合RoHS标准,并通过了AEC-Q200认证,确保产品在环保及可靠性方面均达到高标准要求。

    技术参数


    - 额定电压范围:6.3 V 至 450 V
    - 额定电容范围:0.47 µF 至 15000 µF
    - 温度范围:-55°C 至 +105°C(6.3 V 至 100 V),-40°C 至 +105°C(160 V 至 400 V),-25°C 至 +105°C(450 V)
    - 容差:±20%(120 Hz,20°C)
    - 泄漏电流:见下表
    | 额定电压(V) | 6.3 至 100 | 160 至 450 |
    |
    | 泄漏电流 | ≤ 0.03CV 或 4 µA(两者取大值) |

    产品特点和优势


    - 小型化设计:与UPM相比,UPW系列具备更小的体积,提供更多的安装空间。
    - 低阻抗:有助于提高系统的能效和稳定性。
    - 高可靠性:经过严格测试,在105°C环境下可连续工作2000至8000小时。
    - 符合环保标准:符合RoHS指令,并通过AEC-Q200认证,适用于广泛的行业标准。

    应用案例和使用建议


    UPW系列电容器广泛应用于开关电源中,如服务器、通信设备、工业自动化等领域。具体使用时建议注意以下几点:
    - 选择合适的型号:根据实际工作电压和电容需求,选择适合的产品型号。
    - 注意散热管理:由于工作温度较高,建议采取有效的散热措施以延长使用寿命。
    - 正确连接:确保正负极正确连接,避免反向充电损坏电容器。

    兼容性和支持


    - 兼容性:UPW系列与市面上多数开关电源系统兼容,具体兼容性请参考产品手册。
    - 支持和维护:产品享有厂商提供的技术支持和服务保障,用户可随时联系技术支持获取帮助。

    常见问题与解决方案


    1. 泄漏电流过高:
    - 解决办法:检查电容器是否受潮或存在内部短路,如有必要更换新品。
    2. 电容值不稳定:
    - 解决办法:测量实际电容值并对比额定值,确认是否符合标准,如不符则需重新选型。
    3. 外观破损:
    - 解决办法:检查是否有物理损伤或化学腐蚀,如有必要及时更换。

    总结和推荐


    UPW系列铝电解电容器凭借其优异的性能指标和可靠的制造工艺,在开关电源和其他高可靠性应用中表现出色。特别适合对空间和性能有高要求的应用场合。综上所述,我们强烈推荐此系列产品,相信它们能够满足您的需求。

UPW1C681MPD6参数

参数
电容值 680μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 746.25mA@ 120Hz,995mA@ 100kHz
工作寿命 3000h@ 105°C
长*宽*高 8mm*20mm*20mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPW1C681MPD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1C681MPD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1C681MPD6 UPW1C681MPD6数据手册

UPW1C681MPD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.8432
10000+ ¥ 0.8066
20000+ ¥ 0.7699
库存: 200000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1686.4
直接购买
加入购物车
