UBT1E331MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 330μF 25V ±20% 5000h@ 125°C 472.5mA@ 120Hz,945mA@ 100kHz 通孔安装 10mm*16mm*18mm
供应商型号: TS-UBT1E331MPD1TD
供应商: 海外现货
标准整包数: 1000

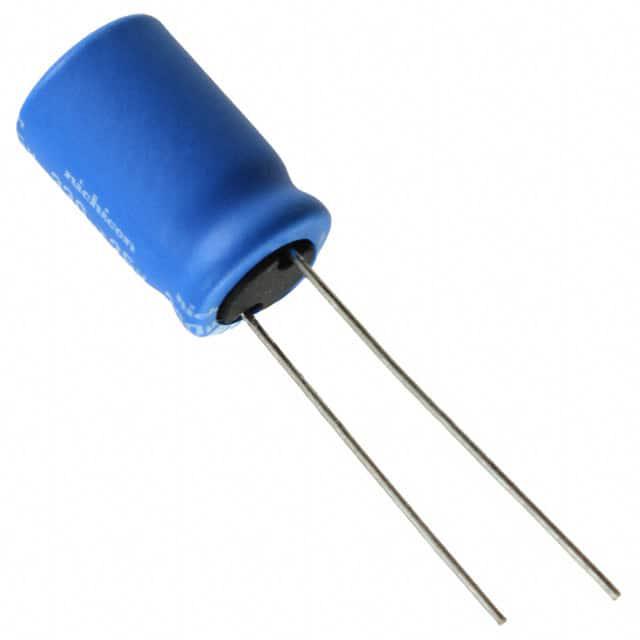

NICHICON 铝电解电容 UBT1E331MPD1TD

UBT1E331MPD1TD概述

    # 铝电解电容器 CAT.8100H 技术手册

    产品简介


    铝电解电容器是一种常见的电子元器件,广泛应用于各种电路中,如电源滤波、信号耦合及旁路等。CAT.8100H 系列铝电解电容器以其卓越的性能和高可靠性著称,特别适用于汽车电子、工业控制和消费电子等领域。该系列产品具有多种尺寸和容量选择,能够满足不同应用场景的需求。

    技术参数


    | 参数名称 | 值范围 | 备注 |
    |
    | 额定电压范围 | 10V 至 450V
    | 额定电容范围 | 4.7µF 至 4700µF
    | 容量公差 | ±20%(120Hz, 20°C)
    | 泄漏电流 | ≤0.03CV 或 4µA,取大值
    | 损耗角正切(tanδ) | 见图表 | 详见手册中图表 |
    | 低温稳定性 | -40°C 至 +125°C
    | 耐久性 | 视具体型号而定 | 见手册 |
    | 存储寿命 | 符合 JIS C5101-4 标准
    | 马克标识 | 白色文字印在蓝色套管上

    产品特点和优势


    1. 高可靠性:通过严格的老化测试,在高温环境下仍能保持优异性能,耐久性高达 2000 至 10000 小时(+125°C)。
    2. 环保设计:符合 RoHS 指令 (2011/65/EU),并提供无铅选项,适用于绿色电子制造。
    3. 行业标准认证:AEC-Q200 认证,适合汽车电子领域的严苛要求。
    4. 宽温度范围:支持 -40°C 至 +125°C 工作温度,确保在恶劣环境中稳定运行。

    应用案例和使用建议


    应用案例
    - 汽车电子:车载音响系统、动力控制系统等需要高性能且耐用的电容器。
    - 工业设备:用于工厂自动化设备的滤波和能量存储。
    - 消费电子产品:电视机、音频设备的电源部分。
    使用建议
    - 在高频电路中,尽量选用高频率系数的产品以减少对信号的干扰。
    - 高温工作环境建议选用高耐久性的型号(如 UBT 系列),以延长使用寿命。
    - 对于大功率设备,合理选择容量和额定电压,避免过压损坏。

    兼容性和支持


    - 该系列产品可通过定制提供不同材质的套管(聚酯薄膜或聚烯烃),以适应特定需求。
    - 厂商提供全面的技术支持和售后服务,包括产品选型指导和技术培训。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过大 | 检查工作电压是否超出额定值 |
    | 温度过高导致失效 | 更换为高耐久性型号或优化散热措施 |
    | 容量下降 | 检查是否超过存储期限,必要时更换新品 |

    总结和推荐


    CAT.8100H 系列铝电解电容器凭借其高可靠性和多样的规格选择,成为众多电子应用的理想选择。无论是严苛的汽车环境还是复杂的工业场景,该系列产品均能胜任。强烈推荐给需要高性能、长寿命电容器的设计工程师和采购经理。
    综上所述,这款产品在市场上具有很强的竞争力,值得信赖和推广使用。

UBT1E331MPD1TD参数

参数
电容值 330μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 125°C
纹波电流 472.5mA@ 120Hz,945mA@ 100kHz
长*宽*高 10mm*16mm*18mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

UBT1E331MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UBT1E331MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UBT1E331MPD1TD UBT1E331MPD1TD数据手册

UBT1E331MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.4331 ¥ 3.6814
库存: 1000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 3681.4
