UWT1V331MNL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 330μF 35V ±20% 10mΩ 1000h@ 105°C 300mA@ 120Hz,450mA@ 10kHz 5101-4 贴片安装 10.3mm*10.3mm*10mm
供应商型号: 31M-UWT1V331MNL1GS
供应商: 云汉优选
标准整包数: 1

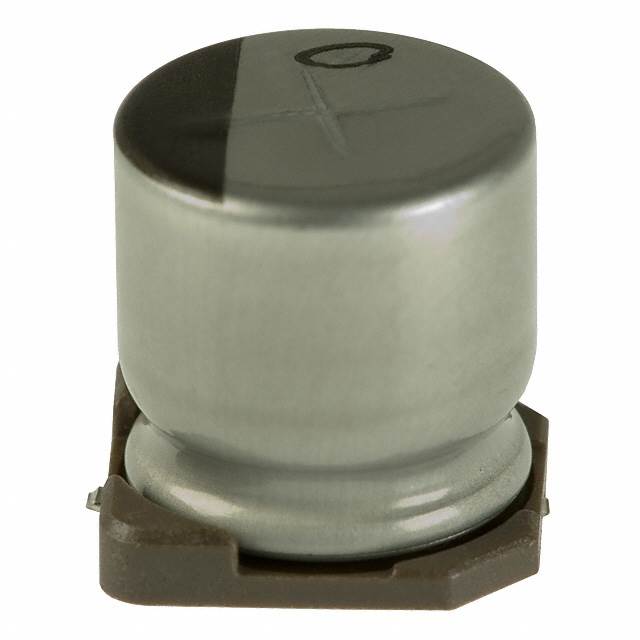

NICHICON 铝电解电容 UWT1V331MNL1GS

UWT1V331MNL1GS概述

    CAT.8100J 铝电解电容器技术手册

    产品简介


    CAT.8100J 是一款高性能铝电解电容器,广泛应用于各种高密度电路板的表面贴装。它具有宽温度范围(-55°C 至 +105°C)的特点,适合在极端环境下工作。该系列电容器还通过了RoHS指令(2011/65/EU, (EU)2015/863)认证,确保环保标准符合要求。此外,它们还满足AEC-Q200标准,适用于汽车及其他严苛环境的应用场合。

    技术参数


    - 额定电压范围:4 V 至 50 V
    - 额定电容范围:1 µF 至 1500 µF
    - 电容容差:±20%
    - 泄露电流:应用20°C下2分钟后的额定电压后,泄露电流不超过0.01CV或3 µA,取较大值
    - 损耗角正切(tan δ):在120 Hz时最大值见表
    - 低温稳定性:恢复到20°C后,达到初始值±20%
    - 耐久性:无负载储存1000小时后,在20°C进行电压处理,满足相关规范
    - 热冲击抗性:在250°C高温下保持30秒后,仍满足规格要求
    - 标记方式:顶盖黑打印

    产品特点和优势


    - 宽温度范围:-55°C 至 +105°C,适合各类严苛环境下的应用。
    - 表面贴装设计:适用于高密度PCB板和自动装配机器上的带式馈送。
    - 环保认证:完全符合RoHS标准。
    - 高可靠性:满足AEC-Q200标准,适用于汽车和其他需要严格质量控制的行业。
    - 低损耗:在典型频率下的tan δ表现优异。

    应用案例和使用建议


    这类电容器广泛用于音频设备、通信设备、汽车电子及电源管理等领域。例如,在汽车电子系统中,它们可用于电池管理系统中的滤波和储能;在通信基站设备中,作为高频电路的旁路电容器,以保证稳定的供电环境。对于用户来说,选择合适尺寸的电容器非常重要,具体应根据电路需求选择相应的φD×L尺寸。
    使用时建议:
    - 匹配合适的焊接温度:电容器耐受最高250°C的焊接温度。
    - 选择正确的型号:根据工作电压和环境温度,选择对应的额定电压和温度等级。

    兼容性和支持


    此系列电容器具有多种尺寸和电容值可供选择,适用于不同的设计需求。厂商提供了全面的技术支持,包括详细的尺寸规格、焊接指南等,以帮助客户正确安装和使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 额定电压和电容不匹配 | 确认所选型号的额定电压和电容是否符合电路需求。 |
    | 高温工作条件下的稳定性 | 确保工作温度不超过电容器的额定温度范围。 |

    总结和推荐


    总体来看,CAT.8100J 系列电容器凭借其卓越的电气特性和宽泛的工作温度范围,在许多高性能应用场景中展现出色表现。其高可靠性、符合环保标准以及良好的温度稳定性,使得它成为众多行业中不可或缺的关键组件。因此,强烈推荐该产品用于需要高性能和高可靠性的应用场景。

UWT1V331MNL1GS参数

参数
电容值 330μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 10mΩ
工作寿命 1000h@ 105°C
纹波电流 300mA@ 120Hz,450mA@ 10kHz
长*宽*高 10.3mm*10.3mm*10mm
通用封装 5101-4
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

UWT1V331MNL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWT1V331MNL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWT1V331MNL1GS UWT1V331MNL1GS数据手册

UWT1V331MNL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.1472
10+ ¥ 1.8194
50+ ¥ 1.573
150+ ¥ 1.4249
500+ ¥ 1.326
1500+ ¥ 1.26
库存: 693
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 2.14
直接购买
加入购物车
