首页  >  产品百科  >  UVZ1J102MHD

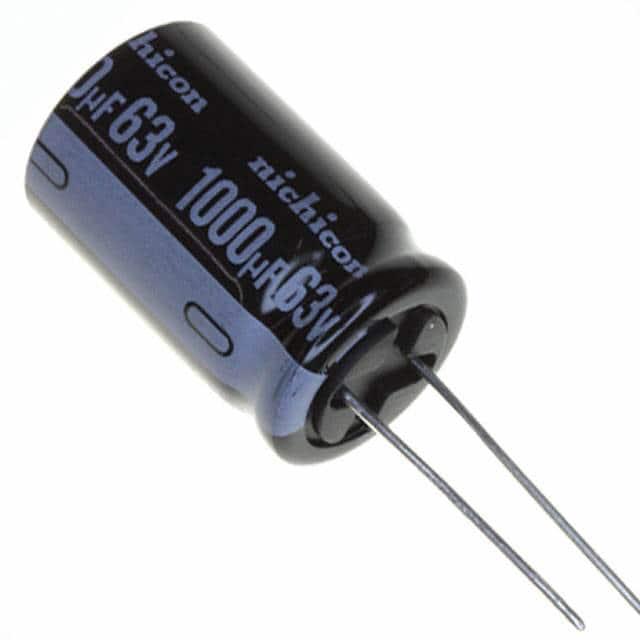

UVZ1J102MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1mF 63V ±20% 1000h@ 105°C 1.0695A@ 10kHz,930mA@ 120Hz 通孔安装 16mm*25mm*27mm
供应商型号: UVZ1J102MHD
供应商: nichicon
标准整包数: 400
NICHICON 铝电解电容 UVZ1J102MHD

UVZ1J102MHD概述

    铝电解电容器:型号8100D VZ系列

    产品简介


    铝电解电容器是一种常用的电子元件,主要用于储存和释放电能。型号8100D的VZ系列是该类型电容器的一个高端产品,适用于广泛的温度范围(-55°C至+105°C),并且具有小型化的特点。这些电容器符合RoHS指令(2011/65/EU),确保了环保标准的符合性。

    技术参数


    - 类型编号系统:如“10V 330μF”,表示额定电压为10伏特,额定容量为330微法拉。
    - 温度范围:额定电压6.3至100伏时为-55°C至+105°C;额定电压160至450伏时为-40°C至+105°C;额定电压450伏时为-25°C至+105°C。
    - 额定电压范围:6.3至450伏。
    - 额定电容范围:0.1至33000微法拉。
    - 电容容差:±20%。
    - 漏电流:在20°C时,施加额定电压后1分钟内不超过0.03CV或4μA(以较大者为准)。
    - 损耗角正切(tan δ):最大值在-25°C时为0.28,在+20°C时为0.08。
    - 耐久性:在105°C条件下存放1000小时,恢复到20°C后仍满足规定的耐久性指标。
    - 端子结构:径向引线型。

    产品特点和优势


    - 宽温范围:可以在极端环境下稳定工作,适应-55°C至+105°C的广泛温度范围。
    - 小型化设计:尺寸与VR系列相同,但性能更为优越。
    - 高可靠性:通过严格的质量控制,确保长期使用下的稳定表现。
    - 环保合规:符合RoHS标准,减少对环境的影响。

    应用案例和使用建议


    这些电容器广泛应用于汽车电子、工业控制、消费电子等领域。在设计电路时,需考虑工作环境的温度变化和电容的漏电流等因素,以确保电容器的稳定运行。建议在选择型号时,根据具体应用场景(如温度条件、工作频率等)来确定最合适的电容器参数。

    兼容性和支持


    VZ系列电容器可以与其他标准尺寸的电子元器件兼容。厂商提供了全面的技术支持和售后服务,确保客户在使用过程中遇到任何问题都能得到及时的帮助。

    常见问题与解决方案


    - 问:如何判断电容器是否过热?
    答:观察电容器表面温度是否异常升高,通常情况下不应超过85°C。
    - 问:电容器工作时出现啸叫声怎么办?
    答:可能是由于谐振引起的,可通过增加旁路电容或改变电路布局来减少啸叫声。
    - 问:如何测量电容器的漏电流?
    答:在20°C下,施加额定电压后等待1分钟后测量。使用精密万用表进行测量,注意测量频率为120Hz。

    总结和推荐


    VZ系列铝电解电容器凭借其宽温范围、高可靠性及小型化设计,在众多应用场合中表现出色。特别是其在极端温度环境下的稳定表现,使其成为理想的选择。总体来说,这款电容器值得在高性能应用中使用。对于需要稳定且可靠电容器的项目,推荐选用此款电容器。

UVZ1J102MHD参数

参数
电容值 1mF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.0695A@ 10kHz,930mA@ 120Hz
工作寿命 1000h@ 105°C
长*宽*高 16mm*25mm*27mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UVZ1J102MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVZ1J102MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVZ1J102MHD UVZ1J102MHD数据手册

UVZ1J102MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ ¥ 2.8761
2000+ ¥ 2.751
4000+ ¥ 2.626
库存: 40000
起订量: 400 增量: 400
交货地:
最小起订量为:400
合计: ¥ 1150.44
直接购买
加入购物车
