QYX1H224KTP

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 220nF ±10% 聚酯 50V 5101-1 通孔安装 11mm*6.5mm*13.5mm
供应商型号: CSJ-ST64672553
供应商: 海外现货
标准整包数: 1

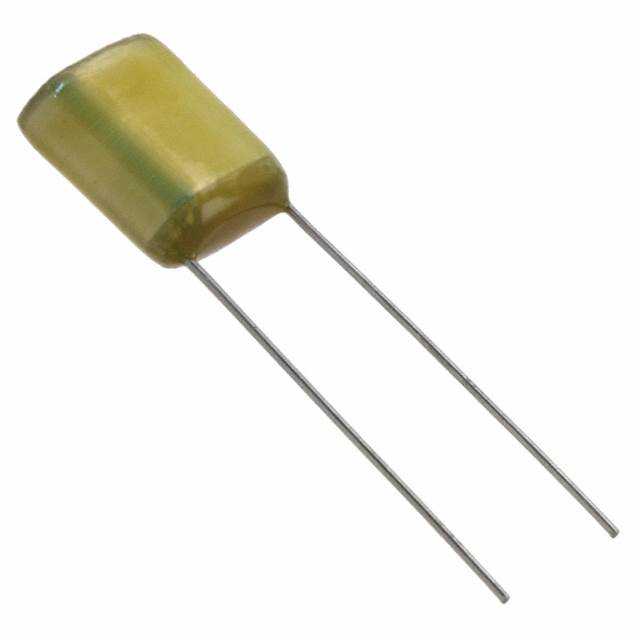

NICHICON 薄膜电容 QYX1H224KTP

QYX1H224KTP概述

    电子元器件产品技术手册:塑料薄膜电容器

    1. 产品简介


    塑料薄膜电容器是一种采用聚酯薄膜作为介质,并与铝箔一起形成的电容器。这种电容器因其优异的热稳定性、湿度稳定性和耐溶剂性能而被广泛应用于商业和工业领域。此外,它还适用于自动插入系统,具有出色的RoHS(2011/65/EU)合规性。

    2. 技术参数


    - 温度范围:-40°C至+85°C
    - 额定电压:50VDC,100VDC
    - 额定电容范围:0.001μF至0.47μF
    - 电容容差:±5%(J),±10%(K)
    - 介电损耗角正切:≤0.8%(在1kHz,20°C条件下)
    - 绝缘电阻:≥30000 MΩ
    - 耐压测试:
    - 引脚间:额定电压×250%,1至5秒
    - 引脚与外壳:额定电压×200%,1至5秒
    - 封装材料:环氧树脂

    3. 产品特点和优势


    该电容器采用聚酯薄膜与铝箔结构,内部无感设计,具有极高的稳定性。其环氧树脂涂层提供了卓越的热稳定性和耐湿度性能,使其能够在恶劣的环境中长期可靠工作。此外,产品符合RoHS标准,适合现代环保要求较高的应用场合。

    4. 应用案例和使用建议


    该电容器广泛应用于各种电子设备中,如消费电子产品、通信设备和工业控制系统。例如,在开关电源中,它可以有效滤波,保证稳定的输出电压;在音频设备中,可以提供低失真的信号传输。在使用时,建议根据具体的应用需求选择合适的额定电压和电容值,以确保最佳的性能表现。

    5. 兼容性和支持


    该电容器适用于多种自动插入系统,能够与其他常见的电路板组装设备兼容。厂商提供全面的技术支持和维护服务,确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - 问题一:电容器容量偏差大
    - 解决办法:检查是否严格按照产品型号选择,必要时可联系厂商获取更详细的选型指南。

    - 问题二:电容器过热
    - 解决办法:确认工作环境温度在额定范围内,同时检查是否有外部热源影响,必要时可增加散热措施。

    7. 总结和推荐


    该塑料薄膜电容器凭借其优越的性能和广泛的适用范围,成为市场上备受推崇的产品。其高可靠性、环保特性及良好的性价比使其在多个应用领域中脱颖而出。强烈推荐使用这款电容器,特别是对于需要高性能和长期稳定性的应用场景。

QYX1H224KTP参数

参数
电容值 220nF
容差 ±10%
介电材料 聚酯
ESR-等效串联电阻 -
额定电压-AC -
额定电压-DC 50V
长*宽*高 11mm*6.5mm*13.5mm
通用封装 5101-1
安装方式 通孔安装
零件状态 在售
包装方式 散装

QYX1H224KTP厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QYX1H224KTP数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QYX1H224KTP QYX1H224KTP数据手册

QYX1H224KTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.377 ¥ 3.1928
库存: 1157
起订量: 132 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.19
