UVR2A100MED1TA

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 100V ±20% 2000h@ 85°C 150mA@ 10kHz,75mA@ 120Hz 通孔安装 6.3mm*11mm*12.5mm
供应商型号: UA-UVR2A100MED1TA
供应商: 海外现货
标准整包数: 2000

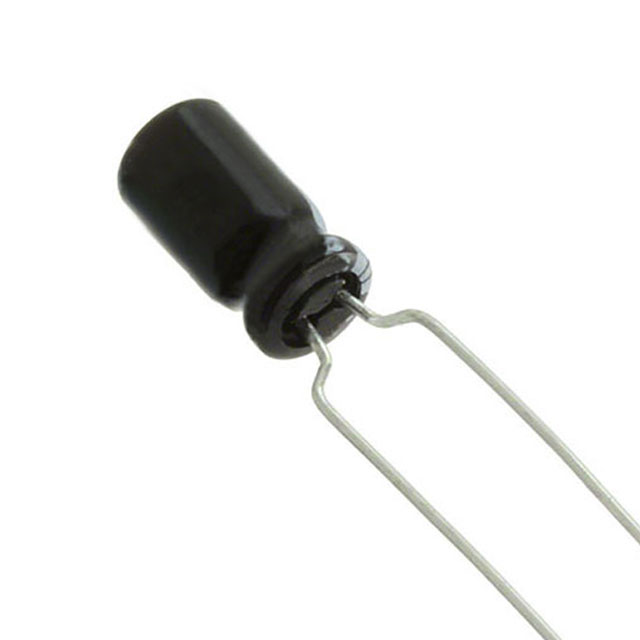

NICHICON 铝电解电容 UVR2A100MED1TA

UVR2A100MED1TA概述

    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100F 技术手册解析

    产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100F 是一款由径向引线型设计的铝电解电容器。其主要特点是尺寸紧凑、可靠性高,并符合RoHS标准。这些电容器适用于广泛的电子设备,如电源管理、通信系统和消费电子设备。它们的低阻抗特性使得其在高频电路中表现优异。

    技术参数


    - 额定电压范围:6.3V 至 450V
    - 额定电容范围:0.1μF 至 33000μF
    - 温度范围:–40至+85℃(6.3V至400V),–25至+85℃(450V)
    - 容差:±20%
    - 泄漏电流:1分钟内不大于0.03CV或4μA(较高者为准);2分钟内不大于0.01CV或3μA(较高者为准)
    - 损耗角正切(tan δ):不同额定电压下的最大值分别为:6.3V:0.28,10V:0.24,16V:0.20,25V:0.16,35V:0.14,50V:0.12,63V:0.10,100V:0.08,160V至315V:0.20,350V至450V:0.25。
    - 长期稳定性:在无负载条件下存储1000小时后,再进行电压处理后仍能保持规定的耐久特性。
    - 阻抗:在不同温度和频率条件下的最大值详见规格表格。
    - 标记方式:白色字母在黑色套筒上。

    产品特点和优势


    - 小尺寸:比UVX系列小一个等级,适合空间有限的设计。
    - 环境友好:符合RoHS指令,环保且易于回收。
    - 长寿命:在高温条件下表现出色的稳定性和耐久性。
    - 多功能性:广泛适用于各种电压和电容需求,具有出色的通用性。

    应用案例和使用建议


    - 电源管理:用于滤波和平滑电源输出。
    - 通信系统:保证信号传输的稳定性和减少噪声。
    - 消费电子设备:确保设备运行平稳,提高用户体验。
    使用建议:
    - 在使用前,建议查阅具体规格以确定适合的应用场景。
    - 确保电容器在规定的温度范围内工作,避免因过热导致损坏。
    - 考虑散热措施,尤其是在高功耗应用中。

    兼容性和支持


    这些电容器可与大多数现有的电子电路兼容。制造商提供了详细的安装指南和技术支持,帮助用户解决可能出现的技术问题。

    常见问题与解决方案


    - Q1: 长时间不使用会发生什么?
    - A1: 定期检查和重新激活电容器,确保其稳定性和耐久性。

    - Q2: 安装过程中需要注意什么?
    - A2: 确保正确焊接引线,并遵循正确的安装方向,避免倒置或反接。
    - Q3: 如何确保电容器性能稳定?
    - A3: 在使用前仔细阅读技术手册,了解电容器的使用环境要求,并定期检查电容器的状态。

    总结和推荐


    总体而言,ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100F 是一款高性能、高可靠性的铝电解电容器。其独特的特性使其成为电源管理、通信系统和消费电子产品中的理想选择。考虑到其广泛应用和多功能性,强烈推荐使用这款电容器。如果您需要更多详细信息或技术支持,请联系制造商获取帮助。

UVR2A100MED1TA参数

参数
电容值 10μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 150mA@ 10kHz,75mA@ 120Hz
工作寿命 2000h@ 85°C
长*宽*高 6.3mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 最后售卖
包装方式 盒装,弹夹装

UVR2A100MED1TA厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVR2A100MED1TA数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVR2A100MED1TA UVR2A100MED1TA数据手册

UVR2A100MED1TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
