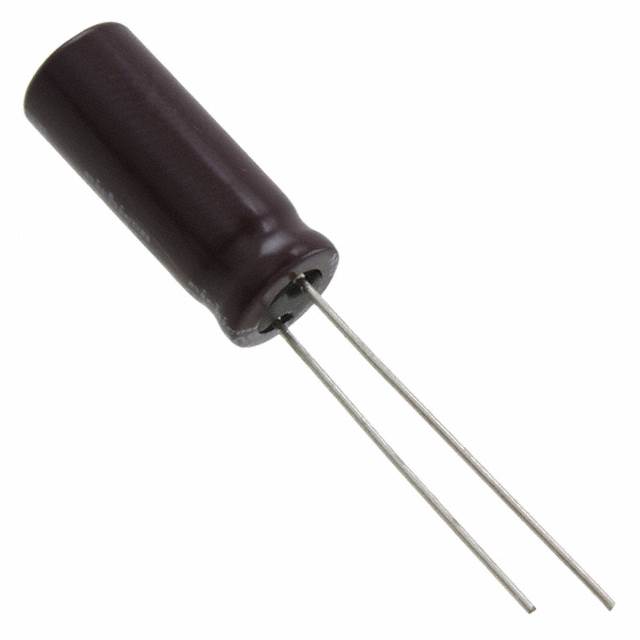

UPM1C471MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 16V ±20% 3000h@ 105°C 615mA@ 120Hz,770mA@ 10kHz 通孔安装 8mm*20mm*21.5mm
供应商型号: UPM1C471MPD
供应商: nichicon
标准整包数: 2000
NICHICON 铝电解电容 UPM1C471MPD

UPM1C471MPD概述

    高质量文章:铝电解电容器技术详解

    一、产品简介


    铝电解电容器是一种广泛应用于工业电子设备中的关键电子元件,具有高容量、低阻抗和高可靠性等特点。本文将详细介绍型号为 UPM 的铝电解电容器系列产品。这些电容器适用于开关电源、滤波电路及高频噪声抑制等领域,能够满足从低压到高压不同电压等级的需求。

    二、技术参数


    以下是 UPM 系列铝电解电容器的技术规格概要:
    | 参数 | 描述 |

    | 额定电压范围 | 6.3V 至 450V |
    | 额定容量范围 | 1 µF 至 15,000 µF |
    | 容差 | ±20% |
    | 工作温度范围 | –55°C 至 +105°C (6.3V~100V),–40°C 至 +105°C (160V~400V) |
    | 漏电流 | 额定电压(V)下测量时,CV ≤ 1000 µF: I ≤ 0.1CV+4 µA;CV > 1000 µF: I ≤ 0.04CV+100 µA |
    | 损耗角正切(tan δ) | 视电压等级而定 |
    | 耐久性 | 满足 5,000 小时负载寿命测试(105°C),小型尺寸为 3,000/2,000 小时 |

    三、产品特点和优势


    1. 高可靠性:具备优异的耐久性和稳定性,能够在恶劣环境下长期运行。
    2. 宽广的工作电压范围:覆盖从低压到高压的多种应用需求。
    3. 卓越的电气性能:支持高频应用,能有效减少纹波电流,提高整体电路效率。
    4. 环保设计:符合 RoHS 和 AEC-Q200 规范,采用无铅材料确保安全环保。

    四、应用案例和使用建议


    UPM 系列铝电解电容器广泛应用于以下场景:
    - 开关电源:用于储能、滤波和平滑输出电压。
    - 工业控制:确保系统的稳定性和可靠性。
    - 高频电路:可显著降低信号失真和杂音干扰。
    使用建议:
    - 在高温或高湿环境中,优先选择具有更高耐温等级的型号以延长使用寿命。
    - 考虑电容器的额定值是否匹配电路的实际工作条件,避免过载运行。
    - 结合电容器的纹波电流和容值,合理布局 PCB 布线,以提高散热效果并减少寄生效应。

    五、兼容性和支持


    UPM 系列铝电解电容器具备良好的通用性,能够与其他主流品牌的产品互换使用。同时,制造商提供详尽的技术文档和支持服务,包括详细的安装指南、故障排除手册及售后技术支持。

    六、常见问题与解决方案


    1. 问题:电容器出现异常发热或爆裂。
    解决方案:检查电容器的额定电压是否低于实际电路需求;确认电路中是否存在浪涌电压或纹波电流超标的情况。必要时更换更高额定值的型号。
    2. 问题:电路中电容器失效,无法正常工作。
    解决方案:检查电路连接是否正确,确认是否有静电干扰或其他外部因素影响电容器性能。若问题仍未解决,联系技术支持获取进一步指导。

    七、总结和推荐


    UPM 系列铝电解电容器以其出色的可靠性和优异的性能成为电子工程师的理想选择。其广泛的额定电压范围、优良的电气特性和环保特性使其在工业应用中表现出色。综上所述,推荐用户根据具体电路需求选用合适的型号,以确保系统高效、稳定运行。
    如需进一步了解或购买,请联系相关供应商获取更多支持和服务!

UPM1C471MPD参数

参数
电容值 470μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 615mA@ 120Hz,770mA@ 10kHz
工作寿命 3000h@ 105°C
长*宽*高 8mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

UPM1C471MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPM1C471MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPM1C471MPD UPM1C471MPD数据手册

UPM1C471MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.6827
10000+ ¥ 0.653
20000+ ¥ 0.6233
库存: 200000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1365.4
