首页  >  产品百科  >  UES1E101MPM1TD

UES1E101MPM1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 25V ±20% 1000h@ 85°C 插件 通孔安装 10mm*16mm*17.5mm
供应商型号: 647-UES1E101MPM1TD
供应商: Mouser
标准整包数: 1

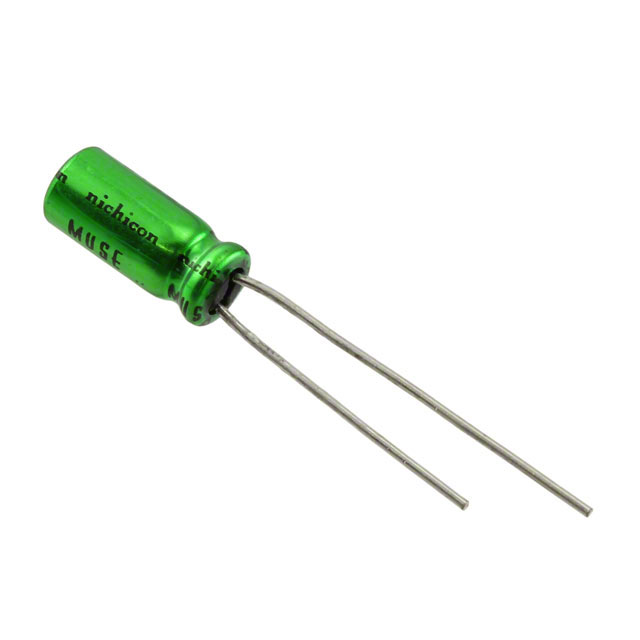

NICHICON 铝电解电容 UES1E101MPM1TD

UES1E101MPM1TD概述

    # 铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于音频设备的双极化电容器。它属于Nichicon Muse系列,特别适合于音频信号电路。这些电容器符合RoHS指令(2011/65/EU 和 EU 2015/863),确保其环保且安全可靠。

    技术参数


    基本规格
    - 温度范围:-40°C 到 +85°C
    - 额定电压范围:6.3V 到 50V
    - 额定电容范围:1µF 到 1000µF
    - 电容容差:±20%(120Hz,20°C)
    - 漏电流:在20°C下,施加额定电压1分钟后,漏电流不大于0.03CV 或 3µA,取较大值
    - 损耗角正切(tan δ):最大值为额定电压下的最大值
    - 低温稳定性:在-25°C/-40°C 下,损耗角正切(tan δ)不大于初始值的150%
    - 耐久性:在85°C环境下储存1000小时后,恢复到20°C,符合以上规格
    - 储存寿命:无负载条件下,储存寿命长达1000小时
    - 标记:黑色字母印刷在透明绿色套筒上
    - 测试频率:120Hz(20°C)
    电气特性
    | 额定电压(V) | 损耗角正切(tan δ 最大值) |

    | 6.3 | 0.24 |
    | 10 | 0.20 |
    | 16 | 0.16 |
    | 25 | 0.16 |
    | 35 | 0.14 |
    | 50 | 0.12 |
    尺寸规格
    | 额定电压(V) | 容量(µF) | 外形尺寸(φD × L mm) | 损耗角正切(tan δ) | 漏电流(µA) | 编号 |
    |
    | 6.3 | 33 | 5×11 | 0.24 | 6.237 | UES0J330MDM |
    | 6.3 | 47 | 6.3×11 | 0.24 | 8.883 | UES0J470MEM |
    | 10 | 22 | 5×11 | 0.20 | 6.6 | UES1A220MDM |

    产品特点和优势


    - 高可靠性:通过严格的质量控制和高温耐久性测试,确保长期稳定运行。
    - 低损耗:具有较低的损耗角正切(tan δ),减少能量损失,提高效率。
    - 宽温范围:能够在极端温度条件下保持稳定的性能,适用于广泛的环境条件。
    - 音频专用:专为音频信号电路设计,提供纯净的声音质量。
    - 环保材料:符合RoHS标准,减少对环境的影响。

    应用案例和使用建议


    应用案例
    - 音频设备:适用于家庭音响系统、专业音频设备和便携式音频播放器中的滤波和耦合电路。
    - 工业设备:可用于电源滤波、信号处理和其他需要高稳定性和低损耗的应用。
    使用建议
    - 电路布局:确保电容器安装在散热良好的位置,以避免过热。
    - 连接方式:采用低阻抗连接线以减少接触电阻。
    - 定期检查:定期进行电路检查,确保电容器正常工作。

    兼容性和支持


    - 兼容性:与市面上大多数音频设备兼容,可用于各种设备中的音频信号处理电路。
    - 厂商支持:提供详尽的技术文档和售后服务,包括产品手册、应用指南和技术支持。

    常见问题与解决方案


    问题1:电容器发热严重
    解决方案:检查电路布局,确保电容器安装在良好的散热环境中。
    问题2:音质不稳定
    解决方案:更换额定电压更高、容量更合适的电容器,或者优化电路设计以减少干扰。
    问题3:漏电流过大
    解决方案:检查电容器是否存在物理损坏,必要时更换新的电容器。

    总结和推荐


    铝电解电容器是高性能音频设备的理想选择。其卓越的稳定性和可靠性使其在音频信号电路中表现优异。考虑到其宽泛的工作温度范围和低损耗特性,推荐用于各类音频设备和工业应用中。对于寻求高音质和稳定性的用户来说,这是一款不可多得的优质产品。

UES1E101MPM1TD参数

参数
电容值 100μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 -
工作寿命 1000h@ 85°C
长*宽*高 10mm*16mm*17.5mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,卷带包装

UES1E101MPM1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UES1E101MPM1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UES1E101MPM1TD UES1E101MPM1TD数据手册

UES1E101MPM1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9545 ¥ 8.0655
10+ $ 0.6153 ¥ 5.1989
50+ $ 0.4761 ¥ 4.023
100+ $ 0.4125 ¥ 3.4856
500+ $ 0.3305 ¥ 2.7926
1000+ $ 0.2916 ¥ 2.464
2000+ $ 0.2689 ¥ 2.2724
10000+ $ 0.2352 ¥ 1.9874
库存: 4148
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.06
直接购买
加入购物车
