首页  >  产品百科  >  UWF0J220MCL1GB

UWF0J220MCL1GB

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 6.3V ±20% 1000h@ 105°C 25mA@ 120Hz,50mA@ 100kHz SMD 贴片安装 4.3mm*4.3mm*5.5mm
供应商型号: N-UWF0J220MCL1GB
供应商: 云汉优选
标准整包数: 1

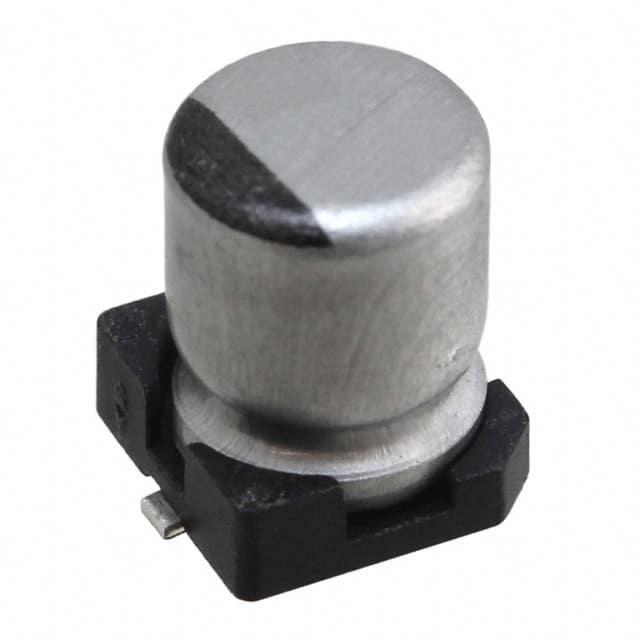

NICHICON 铝电解电容 UWF0J220MCL1GB

UWF0J220MCL1GB概述

    # 铝电解电容器:UWF芯片型低阻抗电容器

    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的基本元件。UWF芯片型低阻抗电容器是专门为高密度电路板设计的产品,适用于表面贴装,并能与自动贴装机器配合使用。这些电容器具有低阻抗特性,能够在高达+105°C的温度范围内正常工作,并且符合RoHS指令的要求。此外,它们还符合AEC-Q200标准,使其在汽车电子领域也得到广泛应用。

    技术参数


    规格
    - 工作温度范围:-55°C至+105°C
    - 额定电压范围:6.3V至35V
    - 额定电容范围:1µF至220µF
    - 电容容差:±20%(在120Hz,20°C条件下)
    - 漏电流:在20°C下,施加额定电压两分钟后不超过0.01CV或3µA,取两者较大值
    - 损耗角正切(tan δ):最大值见下表
    - 低温稳定性:见下表
    - 耐久性:见下表
    - 存储寿命:见下表
    - 耐焊接热性:在250°C下保持30秒后,电容器仍能符合其特性要求
    - 标记:顶部印有黑色标记
    详细规格表格
    | 额定电压(V) | tan δ(MAX.) | 漏电流(µA) | 阻抗(Ω) |
    ||
    | 6.3 | 0.22 | 3 | 5.0 |
    | 10 | 0.19 | 3 | 2.6 |
    | 16 | 0.16 | 4.284 | 1.3 |
    | 25 | 0.14 | 9.45 | 0.8 |
    | 35 | 0.12 | 13.86 | 0.8 |

    产品特点和优势


    1. 低阻抗:这种电容器的低阻抗特性使得其非常适合高频应用。
    2. 宽温范围:能够在极端温度环境下正常工作,适用于严苛环境。
    3. 可靠性高:经过严格的测试,确保在恶劣条件下的长期稳定运行。
    4. 符合标准:不仅符合RoHS指令,还通过了AEC-Q200认证,满足汽车电子标准。

    应用案例和使用建议


    应用案例
    UWF芯片型低阻抗电容器常用于汽车电子系统、电源管理、无线通信设备等领域。例如,在汽车电子中,这些电容器可以用来稳定电源电压,提高系统的可靠性和稳定性。
    使用建议
    - 高温应用:在高温环境下,需要选择更高额定电压的型号,以保证可靠性。
    - 电磁干扰抑制:为了提高电磁干扰抑制效果,可以在设计时增加更多的滤波电容。
    - 布局优化:为了减少寄生电感的影响,建议将电容器尽量靠近负载。

    兼容性和支持


    - 兼容性:这些电容器与各种自动贴装设备兼容,适用于高密度电路板的设计。
    - 支持:制造商提供详细的指导文档和技术支持服务,帮助客户在设计过程中解决问题。

    常见问题与解决方案


    1. 电容变化不稳定:
    - 问题:电容器的电容值出现不稳定的波动。
    - 解决方法:检查电容器的工作温度是否超出规定范围,或更换为更稳定类型的电容器。
    2. 漏电流过大:
    - 问题:电容器的漏电流超过规定值。
    - 解决方法:确认电容器的工作电压是否过高,或者是否存在外部因素影响。

    总结和推荐


    UWF芯片型低阻抗电容器凭借其低阻抗、宽温范围和高可靠性等特点,成为高性能电子设备的理想选择。虽然初始成本可能较高,但其出色的性能和长期稳定性使它成为值得推荐的产品。建议在选择时根据具体的应用需求来确定最适合的型号。

UWF0J220MCL1GB参数

参数
电容值 22μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 25mA@ 120Hz,50mA@ 100kHz
长*宽*高 4.3mm*4.3mm*5.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 卷带包装

UWF0J220MCL1GB厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWF0J220MCL1GB数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWF0J220MCL1GB UWF0J220MCL1GB数据手册

UWF0J220MCL1GB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1100+ $ 0.0986 ¥ 0.8379
2800+ $ 0.0927 ¥ 0.788
库存: 7180
起订量: 1100 增量: 1
交货地:
最小起订量为:1100
合计: ¥ 921.69
直接购买
加入购物车
