UBX1J101MPL

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 63V ±20% 1000h@ 150°C 355mA@ 120Hz 通孔安装 10mm*20mm*21.5mm
供应商型号: 493-14904-ND
供应商: Digi-Key
标准整包数: 1400

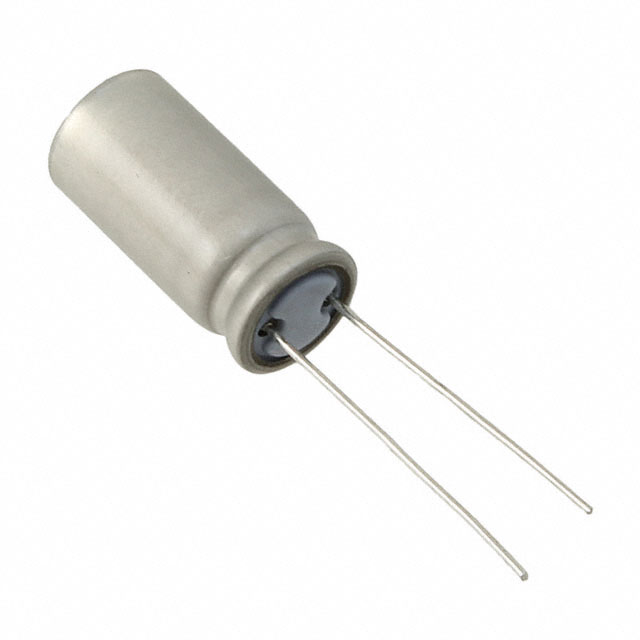

NICHICON 铝电解电容 UBX1J101MPL

UBX1J101MPL概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器(Aluminum Electrolytic Capacitors)是一种常见的电子元器件,广泛应用于各种电路设计中。这类电容器以铝为材料制成,具有高容量、低价格的特点。它们主要功能在于储存电荷、滤波和稳压。特别适用于汽车电子设备、工业控制、电源供应和消费电子等领域。

    技术参数


    - 容值范围:1μF至4700μF
    - 额定电压:10V至400V
    - 工作温度范围:–55°C至+150°C
    - 容值公差:±20%
    - 泄露电流:符合行业标准
    - 损耗角正切值:tanδ在不同额定电压下的最大值如下:
    - 10V: 0.20
    - 16V: 0.16
    - 25V: 0.14
    - 35V: 0.12
    - 50V: 0.10
    - 63V: 0.10
    - 80V: 0.08
    - 100V: 0.08
    - 160-200V: 0.20
    - 350-400V: 0.24

    产品特点和优势


    本系列铝电解电容器采用叠层外壳,可承受重负荷工作条件,适合于汽车电子等应用场合。此外,产品还符合RoHS指令(2011/65/EU),确保环保标准。具体特点如下:
    - 高温适用:耐受高达150°C的工作温度。
    - 耐用性高:通过了长时间高直流偏压加额定纹波电流下的考验。
    - 环保材料:无铅化制造,对环境友好。

    应用案例和使用建议


    铝电解电容器由于其大容量和较低成本,非常适合用于电源滤波、能量存储以及交流信号的去耦合。例如,在电源设计中,可以将它们用于储能及平滑输出电压。在具体应用时,建议根据电路的具体需求选择合适的额定电压和容值,以达到最佳效果。

    兼容性和支持


    产品设计时充分考虑了与不同电子设备的兼容性问题。制造商提供了详尽的技术文档和支持服务,包括安装指南、故障排查等。客户可以通过官方渠道获得产品认证、质保和服务信息。

    常见问题与解决方案


    - Q: 电容器长时间运行后出现漏电现象?
    - A: 检查是否超出了其额定电压或容值。确保正确选择匹配电路的电容器型号。

    - Q: 产品在低温环境中性能不稳定?
    - A: 确认工作温度在规定的范围内,如需更低温环境下使用,可选用特殊低温型产品。

    总结和推荐


    总体而言,这款铝电解电容器凭借其广泛的容值范围、高耐温特性和良好的环境适应能力,使其在市场上具备较强竞争力。尤其适用于需要在恶劣环境下稳定工作的场合。因此,对于需要大容量电容器的应用场合,推荐选用此款产品。

UBX1J101MPL参数

参数
电容值 100μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 150°C
纹波电流 355mA@ 120Hz
长*宽*高 10mm*20mm*21.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

UBX1J101MPL厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UBX1J101MPL数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UBX1J101MPL UBX1J101MPL数据手册

UBX1J101MPL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1400+ $ 0.7353 ¥ 6.1534
库存: 0
起订量: 1400 增量: 1
交货地:
最小起订量为:1400
合计: ¥ 0
直接购买
加入购物车
