UUA1E101MNL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 25V ±20% 5000h@ 105°C 116mA@ 120Hz,174mA@ 10kHz SMD 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: 493-6451-2-ND
供应商: Digi-Key
标准整包数: 500

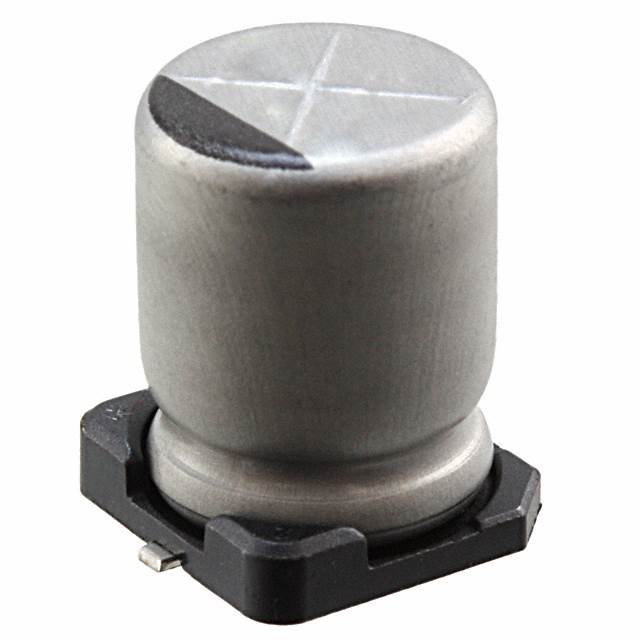

NICHICON 铝电解电容 UUA1E101MNL1GS

UUA1E101MNL1GS概述


    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的关键组件,尤其在需要高容量存储电荷的应用中表现出色。本系列铝电解电容器,如A233j UA 和A2100VUA,提供了从6.3V到50V的额定电压范围,覆盖了广泛的容量需求,从1µF到1000µF不等。这些电容器设计用于表面贴装工艺,适合于高密度印刷电路板。它们符合RoHS指令及AEC-Q200标准,保证了环境友好和可靠性。

    技术参数


    | 参数 | 规格范围 |

    | 额定电压(V) | 6.3 ~ 50V |
    | 额定电容(µF) | 1 ~ 1000µF |
    | 容量公差 | ±20% |
    | 泄漏电流 | ≤0.01CV 或 3µA |
    | 损耗角正切(tanδ) | 见具体型号表格 |
    | 低温度稳定性 | 保持在±30%初始值范围内 |
    | 耐久性 | 3000 ~ 5000小时 @ +105°C |
    | 端子配置 | 正极端和负极端子 |
    | 尺寸 | φD × L mm (例如:4×5.8) |
    | 认证 | 符合RoHS指令,AEC-Q200认证 |

    产品特点和优势


    铝电解电容器以其长寿命和高电容密度著称。特别地,这款A2100VUA电容器具备高达3000至5000小时的负载寿命,在+105°C下仍能保持稳定性能。其卓越的耐高温能力和出色的稳定性使其成为工业自动化、消费电子和汽车电子等领域的理想选择。此外,它还通过了RoHS指令及AEC-Q200认证,确保环保且可靠。

    应用案例和使用建议


    这类电容器常用于电源滤波、信号耦合和储能等场合。例如,在一个电源供应系统中,可以将此电容器并联在输出端以过滤交流纹波,提高系统的稳定性和效率。在实际应用时,建议根据负载条件选择合适的电容值和工作电压,以最大化电容器的性能。同时,确保遵循正确的焊接温度和时间要求,避免因过热导致的损坏。

    兼容性和支持


    A2100VUA电容器设计为易于表面安装,并支持多种封装尺寸。其通用性强,可与市面上大部分现代电子设备兼容。制造商提供了详细的技术支持文档和客户服务中心,以帮助解决使用过程中的任何问题。对于特定的集成需求,还可以提供定制化解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值不稳定 | 检查焊接温度和时间是否符合标准 |
    | 泄漏电流过大 | 确认电容器安装正确,无短路现象 |
    | 热稳定性差 | 使用合适的工作温度范围 |

    总结和推荐


    总的来说,这款A2100VUA铝电解电容器凭借其卓越的耐温性和高电容密度,在多种应用场合中表现出色。其长寿命和稳定性使其在严苛环境下依然可靠。无论是作为电源滤波还是信号耦合的元件,都能满足高标准的要求。因此,强烈推荐此产品给需要高性能电容解决方案的设计工程师和采购经理。

UUA1E101MNL1GS参数

参数
电容值 100μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 116mA@ 120Hz,174mA@ 10kHz
长*宽*高 8.3mm*8.3mm*10.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UUA1E101MNL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUA1E101MNL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUA1E101MNL1GS UUA1E101MNL1GS数据手册

UUA1E101MNL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.3576 ¥ 2.9639
1000+ $ 0.3012 ¥ 2.496
2500+ $ 0.2824 ¥ 2.34
5000+ $ 0.2635 ¥ 2.184
12500+ $ 0.2503 ¥ 2.0748
25000+ $ 0.2447 ¥ 2.028
库存: 6500
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 1481.95
直接购买
加入购物车
