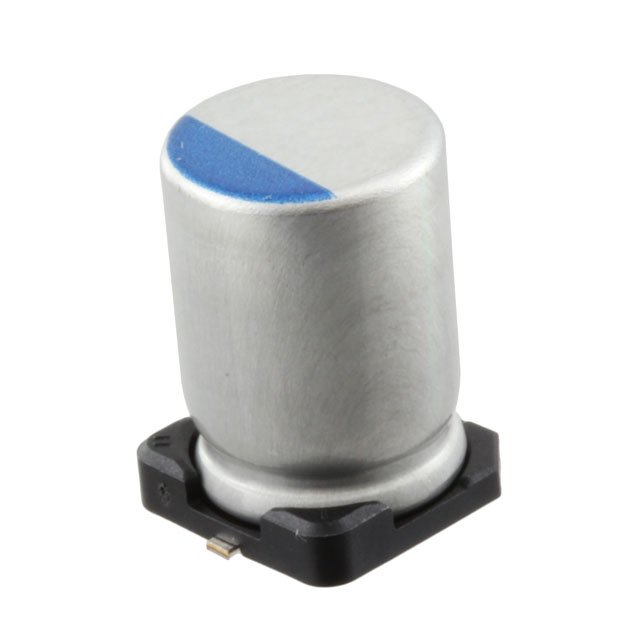

PCJ0G122MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1.2mF 4V ±20% 9mΩ 2000h@ 105°C 5.4A@ 100kHz 贴片安装 8.3mm*8.3mm*12mm
供应商型号: AV-A-NCHPCJ0G122MCL1GS
供应商: Avnet
标准整包数: 400
NICHICON 铝电解电容 PCJ0G122MCL1GS

PCJ0G122MCL1GS概述

    PCJ Chip Type, Low ESR, Higher Capacitance 产品技术手册

    1. 产品简介


    PCJ 系列是采用导电聚合物铝固体电解电容器,具有低等效串联电阻(ESR)和高容值的特点。此系列电容器广泛应用于消费电子、通信设备、工业自动化及汽车电子等领域。其设计目的旨在提供更高的稳定性和更低的能量损耗,从而提升整体系统的效率和可靠性。

    2. 技术参数


    - 温度范围:-55°C 到 +105°C
    - 额定电压范围:2.5V 至 16V
    - 额定电容范围:33μF 至 2700μF
    - 容差:±20%(在 120Hz、20°C 下)
    - 损耗角正切(tan δ):小于或等于规定值(在 120Hz、20°C 下)
    - 等效串联电阻(ESR):小于或等于规定值(在 100kHz、20°C 下)
    - 漏电流:小于或等于规定值(在 20°C 下施加额定电压 2 分钟后)

    3. 产品特点和优势


    - 低ESR:低ESR使得电容器可以承载更高频率和更大电流,同时降低能量损失。
    - 高容值:较高的电容量可以满足多种电路设计的需求,特别是在滤波和储能方面。
    - 高耐久性:通过2000小时的105°C负载寿命测试和1000小时的60°C湿度稳态测试,保证长时间的可靠运行。
    - 符合RoHS和AEC-Q200标准:符合环保要求和行业质量标准。

    4. 应用案例和使用建议


    - 应用案例:PCJ电容器被广泛用于电源管理、滤波电路和高频信号处理。例如,在开关电源中作为输出滤波器使用,可以显著提高电源的稳定性和减少纹波。
    - 使用建议:
    - 在高温环境下使用时,注意散热设计以防止温度过高导致性能下降。
    - 考虑到电容器的漏电流特性,建议定期检查并更换老化电容器以确保系统稳定。

    5. 兼容性和支持


    - 兼容性:PCJ电容器为表面贴装型(SMD),适合现代电子设备的设计需求。它符合无铅焊接条件,能够在260°C的峰值条件下进行回流焊。
    - 支持:厂商提供了详细的技术文档和指导,涵盖焊接条件、最小订购量以及推荐的安装尺寸和方法。用户可以通过访问《铝电解电容器指南》获取更多技术信息。

    6. 常见问题与解决方案


    - 问题1:如何测量漏电流?
    - 解决方案:根据手册中的建议,在施加直流额定电压连续120分钟后再测量漏电流。

    - 问题2:在高温环境下如何保持电容器性能?
    - 解决方案:确保良好的散热设计,避免电容器表面温度超过230°C,并遵循规定的回流焊接条件。

    7. 总结和推荐


    综上所述,PCJ系列电容器凭借其低ESR、高容值以及优异的电气特性,成为电源管理和信号处理的理想选择。其广泛的应用场景和良好的兼容性使其成为市场上极具竞争力的产品。基于以上分析,我们强烈推荐使用PCJ电容器,尤其是在需要高性能和可靠性的场合。

PCJ0G122MCL1GS参数

参数
电容值 1.2mF
额定电压 4V
容差 ±20%
ESR-等效串联电阻 9mΩ
工作寿命 2000h@ 105°C
纹波电流 5.4A@ 100kHz
长*宽*高 8.3mm*8.3mm*12mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

PCJ0G122MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

PCJ0G122MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON PCJ0G122MCL1GS PCJ0G122MCL1GS数据手册

PCJ0G122MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 0.7594 ¥ 6.7206
1200+ $ 0.7528 ¥ 6.6622
库存: 12800
起订量: 400 增量: 400
交货地:
最小起订量为:400
合计: ¥ 2688.24
直接购买
