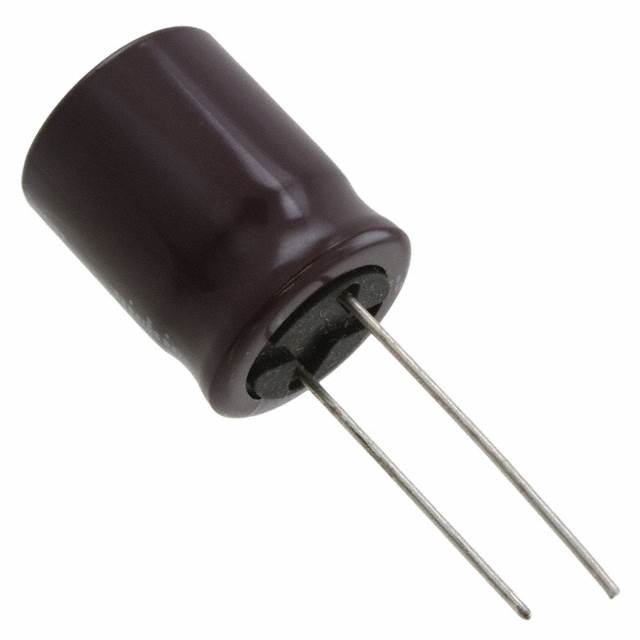

UPJ1H561MHD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 560μF 50V ±20% 5000h@ 105°C 1.26A@ 120Hz,1.55A@ 10 kHz 通孔安装 16mm*20mm*21.5mm
供应商型号: F-UPJ1H561MHD6
供应商: 海外现货
标准整包数: 50
NICHICON 铝电解电容 UPJ1H561MHD6

UPJ1H561MHD6概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器(Aluminum Electrolytic Capacitors)是一种常见的电子元件,因其低成本和高容量而被广泛应用于电源供应系统、变频器及各种电子设备中。本手册介绍的是型号为 UPJ 的铝电解电容器系列,具有低阻抗和高可靠性等特点,适用于开关电源。

    技术参数


    - 额定电压范围:6.3 V 至 450 V
    - 额定电容范围:1 µF 至 15000 µF
    - 电容容差:±20%
    - 最大漏电流:取决于额定电压,公式如下:
    - CV ≤ 1000 : I = 0.1CV + 40 µA
    - CV > 1000 : I = 0.04CV + 100 µA
    - 阻抗比:例如,-25°C / +20°C 时,6.3 V 为 0.22,16 V 为 0.16,以此类推。
    - 损耗角正切(tan δ):最大值随额定电压变化。
    - 温度范围:-55°C 至 +105°C(6.3 V 至 100 V),-40°C 至 +105°C(160 V 至 400 V),-25°C 至 +105°C(450 V)
    - 频率系数:10kHz 至 200kHz 为 1
    - 封装尺寸:φD 和 L 的尺寸见下表。

    产品特点和优势


    UPJ 系列铝电解电容器以其低阻抗和高可靠性著称,能够承受高达 5000 小时的负载寿命测试(在 +105°C 条件下)。此外,这些电容器还符合 RoHS 指令,有助于环境保护。它们特别适合用于开关电源,确保系统的稳定运行。

    应用案例和使用建议


    UPJ 系列铝电解电容器适用于多种应用场景,如开关电源、变频器和电池充电电路。为了确保最佳性能,在设计应用电路时应注意电容器的工作条件,特别是电压和温度。建议根据具体的应用需求选择合适的电容器型号,以达到最优效果。

    兼容性和支持


    UPJ 系列铝电解电容器与大多数标准 PCB 设计兼容。制造商提供了详尽的技术支持和维护信息,确保用户能够正确安装和使用这些电容器。此外,用户手册和应用指南可作为进一步参考。

    常见问题与解决方案


    1. 问题:电容器工作温度超出推荐范围。
    - 解决方案:请确保电容器在推荐的温度范围内使用,避免过热或过冷导致损坏。

    2. 问题:电容器出现漏电流超标。
    - 解决方案:检查电路中的任何潜在问题,如过压或温度过高,必要时更换合适的电容器。

    3. 问题:电容器的使用寿命短于预期。
    - 解决方案:确保电容器在正确的条件下工作,如避免频繁的温度波动,确保良好的散热。

    总结和推荐


    UPJ 系列铝电解电容器以其出色的性能和广泛的适用性成为众多电子设备的理想选择。如果您需要在开关电源等应用场景中寻找可靠且高效的电容器,UPJ 系列无疑是一个值得考虑的选择。综上所述,强烈推荐使用此系列产品。

UPJ1H561MHD6参数

参数
电容值 560μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.26A@ 120Hz,1.55A@ 10 kHz
工作寿命 5000h@ 105°C
长*宽*高 16mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装
