UCS2E101MHD1TN

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 250V ±20% 10000h@ 105°C 1.53A@ 100 kHz,765mA@ 120Hz 通孔安装 16mm*25mm*26.5mm
供应商型号: 647-UCS2E101MHD1TN
供应商: Mouser
标准整包数: 1

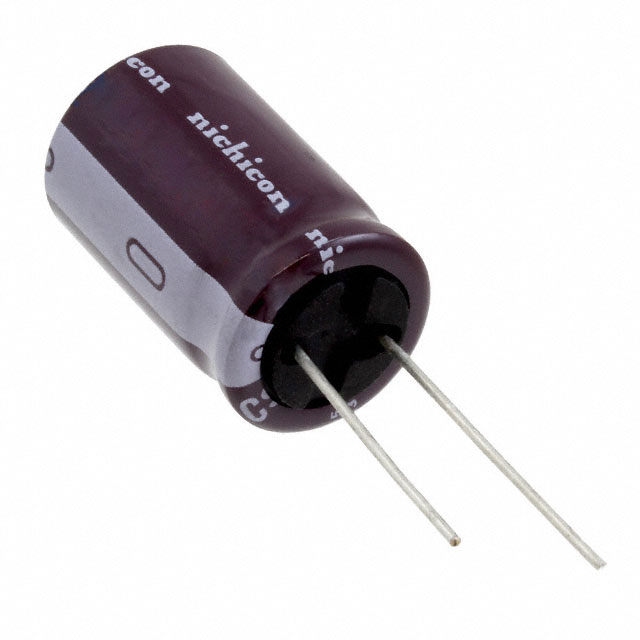

NICHICON 铝电解电容 UCS2E101MHD1TN

UCS2E101MHD1TN概述

    铝电解电容器(UCS)技术手册

    产品简介


    铝电解电容器(UCS)是专门为要求高纹波电流和长寿命的应用设计的。该产品具有小尺寸和高可靠性,特别适合用于荧光灯镇流器等应用。符合RoHS指令(2011/65/EU),确保环保和安全性。

    技术参数


    | 参数 | 规格范围 |

    | 温度范围 | –40°C 至 +105°C |
    | 额定电压范围 | 160V 至 450V |
    | 额定电容范围 | 6.8µF 至 330µF |
    | 电容容差 | ±20% |
    | 泄漏电流 | ≤0.04CV+100 µA (μA) |
    | 损耗角正切(tan δ) | ≤0.20(最高) |
    | 耐久性 | 8000至10000小时(+105°C)|
    | 引线 | 无铅引线 |
    | 管壳 | 无铅PET管壳 |

    产品特点和优势


    - 高纹波电流能力:能够承受高达8000到10000小时的工作时间,适合需要持续高负载的应用。
    - 长寿命:符合严格的工业标准,保证长期稳定运行。
    - 符合RoHS标准:环保材料和工艺,符合全球环保法规。
    - 小型化设计:紧凑型结构便于安装,节省空间。

    应用案例和使用建议


    - 荧光灯镇流器:适用于照明系统中,可提高灯具效率和稳定性。
    - 电源模块:可用于各种电源转换器中,增强系统的稳定性和可靠性。
    使用建议:
    - 在高频电路中使用时,建议选择更高的额定电压,以避免过载。
    - 高温环境下工作时,应注意散热,避免因温度过高影响电容寿命。

    兼容性和支持


    - 兼容性:适用于各种电路设计,尤其在需要高稳定性应用场合。
    - 支持:提供详尽的技术文档和客户支持,包括详细的安装和使用说明。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值变化过大 | 确保工作在额定电压范围内,并检查是否有不良焊接点 |
    | 泄漏电流大 | 检查安装是否正确,确认工作环境在额定温度范围内 |
    | 寿命短 | 确认工作条件是否满足额定要求,定期进行负载测试 |

    总结和推荐


    铝电解电容器(UCS)凭借其高纹波电流能力和长寿命,在照明和电源模块应用中表现出色。其小巧的设计和环保特性使其成为市场上竞争力极强的产品。推荐在需要高稳定性和长寿命的应用中使用该产品。
    本手册详细介绍了铝电解电容器(UCS)的技术参数和应用特性,提供了实用的使用建议和支持信息,相信能为您的电子设备设计带来极大帮助。

UCS2E101MHD1TN参数

参数
电容值 100μF
额定电压 250V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.53A@ 100 kHz,765mA@ 120Hz
工作寿命 10000h@ 105°C
长*宽*高 16mm*25mm*26.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,弹夹装

UCS2E101MHD1TN厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCS2E101MHD1TN数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCS2E101MHD1TN UCS2E101MHD1TN数据手册

UCS2E101MHD1TN封装设计

查看详情并下载
Symbol
Footprint
3D Model
