UPX1C222MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 2.2mF 16V ±20% 20000h@ 105°C 1.512A@ 120Hz,2.016A@ 100 kHz 5101-4 通孔安装 18mm(长度)*37mm(高度)
供应商型号: N-UPX1C222MHD
供应商: 云汉优选
标准整包数: 1

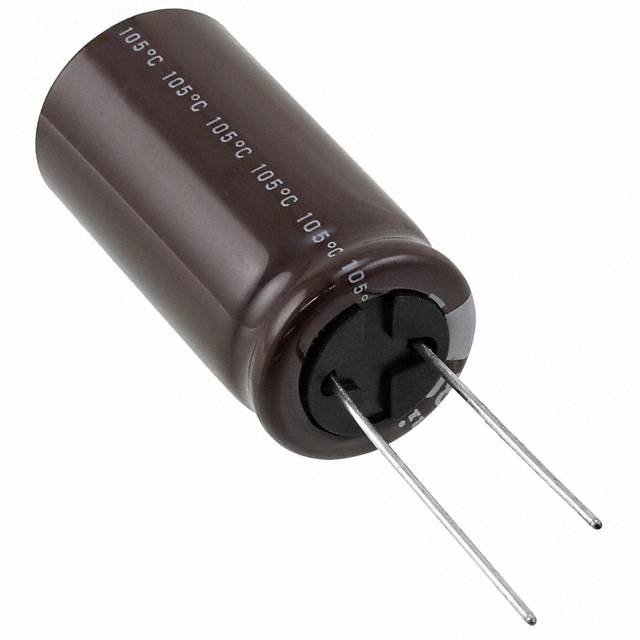

NICHICON 铝电解电容 UPX1C222MHD

UPX1C222MHD概述

    # 铝电解电容器产品技术手册

    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的被动电子元件,其主要功能是存储和释放电荷。本手册介绍的产品为CAT.8100F系列,适用于电源滤波、耦合、旁路及信号处理等多种应用场景。

    技术参数


    | 参数 | 规格 |

    | 温度范围 | -55至+105℃ |
    | 额定电压范围 | 10至35V |
    | 容量范围 | 1至4700μF(容量大于1000μF时,每增加1000μF加0.02) |
    | 容差 | ±20%(120Hz,20℃) |
    | 损耗角正切 (tan δ)| 见下表 |
    | 阻抗比 | 见下表 |
    | 漏电流 | 在20℃下施加额定电压1分钟后,漏电流不超过0.03CV或4μA(两者中较大者) |
    | 贮存寿命 | 无负载下在105℃下存放1000小时后,按JISC5101-4第4.1节的规定在20℃下进行电压处理,符合耐久特性值 |
    损耗角正切 (tan δ)
    | 额定电压 (V) | tan δ (最大) |

    | 10 | 0.20 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    阻抗比
    | 额定电压 (V) | 阻抗比 (最大) |

    | 10 | 0.75 |
    | 16 | 0.80 |
    | 25 | 0.90 |
    | 35 | 1.00 |

    产品特点和优势


    1. 长寿命保障:此系列电容器具有长达20000小时的使用寿命,且能在105℃条件下连续工作,确保高可靠性。
    2. RoHS合规:符合欧盟RoHS指令,环保且可满足严格的环保要求。
    3. 稳定性能:在极端温度范围内仍能保持稳定的性能表现。
    4. 良好的容差控制:±20%的容差使得产品更加可靠。

    应用案例和使用建议


    此系列电容器广泛应用于各种电路中,如电源滤波器、音频放大器、开关电源等。例如,在一个典型的应用场景中,它可以作为开关电源中的滤波电容来减少输出电压的波动,提高电源的稳定性。使用时,应注意以下几点:
    - 确保选择正确的额定电压和容量,以匹配具体应用场景的需求。
    - 安装时要确保电容器正负极正确连接,并且尽量远离发热源,以防止过热影响寿命。
    - 定期检测并维护,尤其是长时间工作的电路中。

    兼容性和支持


    CAT.8100F系列电容器具有广泛的适用性,可以与多种其他电子元件配合使用。厂商提供详尽的技术支持和售后服务,确保用户能够充分利用产品的所有功能。

    常见问题与解决方案


    问题1:如何判断电容器是否正常工作?
    解决方案:通过测量电容器的阻抗和漏电流,检查是否符合手册中的规定值。如果不符合,可能存在故障,需进一步排查。
    问题2:如何选择合适的电容器型号?
    解决方案:根据具体应用的电压、容量和环境温度要求,参考产品规格表选择最合适的型号。

    总结和推荐


    综上所述,CAT.8100F系列铝电解电容器以其出色的稳定性和可靠性成为市场上值得信赖的选择。对于需要高性能电容器的应用场合,推荐选用这款产品。通过遵循使用建议和注意事项,可以最大限度地发挥其功能,确保电路的长期稳定运行。

UPX1C222MHD参数

参数
电容值 2.2mF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 20000h@ 105°C
纹波电流 1.512A@ 120Hz,2.016A@ 100 kHz
长*宽*高 18mm(长度)*37mm(高度)
通用封装 5101-4
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

UPX1C222MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPX1C222MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPX1C222MHD UPX1C222MHD数据手册

UPX1C222MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
