UPS2A101MHD1TO

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 100V ±20% 3000h@ 105°C 290mA@ 120Hz,580mA@ 100kHz 通孔安装 12.5mm(长度)*22mm(高度)
供应商型号: 493-11961-3-ND
供应商: Digi-Key
标准整包数: 500

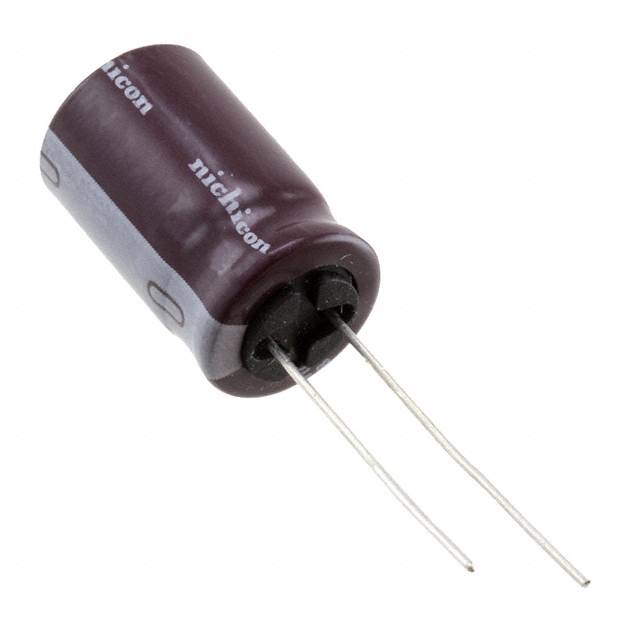

NICHICON 铝电解电容 UPS2A101MHD1TO

UPS2A101MHD1TO概述

    # 高品质铝电解电容器——UPS系列

    产品简介


    UPS系列铝电解电容器是为满足现代电子设备对高性能、小型化及高可靠性的需求而设计的产品。该系列产品采用径向引脚设计,尺寸小巧,具有低阻抗的特点,非常适合应用于开关电源系统。此外,UPS系列电容器支持宽温度范围(–55°C至+105°C),能够在极端环境下保持稳定性能。本产品符合RoHS指令(2011/65/EU)及欧盟修订版(EU)2015/863的要求,确保环保合规性。

    技术参数


    | 参数 | 描述 |

    | 额定电压范围 | 6.3V 至 450V |
    | 额定容量范围 | 0.47µF 至 15000µF |
    | 容量公差 | ±20% |
    | 漏电流 | CV ≤ 1000: I = 0.1CV + 40µA;CV > 1000: I = 0.04CV + 100µA |
    | 损耗角正切值(tan δ)| ≤ 0.52 |
    | 低温稳定性 | -55°C 至 +105°C |
    | 耐久性测试 | 在105°C下存储1000小时后符合额定值要求 |

    产品特点和优势


    1. 低阻抗:采用先进制造工艺,显著降低内部阻抗,提高效率。
    2. 宽温区适应性:适合于工业级、汽车级以及其他恶劣条件下的应用。
    3. 绿色环保:通过RoHS认证,无铅焊接设计,减少环境污染。
    4. 紧凑设计:相比传统型号更小体积,便于集成到狭小空间中。
    5. 长寿命:经过严格耐久性测试,使用寿命长。

    应用案例和使用建议


    应用案例
    - 开关电源:广泛用于计算机、服务器、通信设备等领域的开关电源模块。
    - 汽车电子:适用于车载娱乐系统、仪表盘控制单元等需要高性能的场合。
    - 工业自动化:机器人控制器、PLC系统中的储能与滤波作用。
    使用建议
    1. 在选择具体型号时,应根据实际工作电压和频率精确匹配所需电容值。
    2. 尽量避免长时间暴露于高温环境中以延长使用寿命。
    3. 注意安装方向,确保极性正确连接。

    兼容性和支持


    UPS系列电容器与其他主流品牌的同类产品具有良好的互换性,易于替换升级现有设计方案。同时,制造商提供详尽的技术文档和支持服务,包括样品申请、定制开发等业务咨询。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 工作时发热严重 | 确认安装位置通风良好,必要时增加散热措施 |
    | 容量衰减较快 | 检查是否存在过压或高频谐振现象,调整电路设计 |
    | 出现异常噪音 | 排查是否因机械振动引起,稳固安装或更换安装点位 |

    总结和推荐


    综上所述,UPS系列铝电解电容器凭借其卓越的技术指标、广泛的应用领域以及可靠的品质保障,在众多竞争者中脱颖而出。它不仅能够满足常规电子产品的基本需求,还具备较强的适应复杂工况的能力。因此,我们强烈推荐这款产品给各类寻求高效能、稳定性和环保型解决方案的工程师们使用。

UPS2A101MHD1TO参数

参数
电容值 100μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 290mA@ 120Hz,580mA@ 100kHz
工作寿命 3000h@ 105°C
长*宽*高 12.5mm(长度)*22mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,弹夹装

UPS2A101MHD1TO厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPS2A101MHD1TO数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPS2A101MHD1TO UPS2A101MHD1TO数据手册

UPS2A101MHD1TO封装设计

查看详情并下载
Symbol
Footprint
3D Model
