首页  >  产品百科  >  UWG1E101MNL1GS

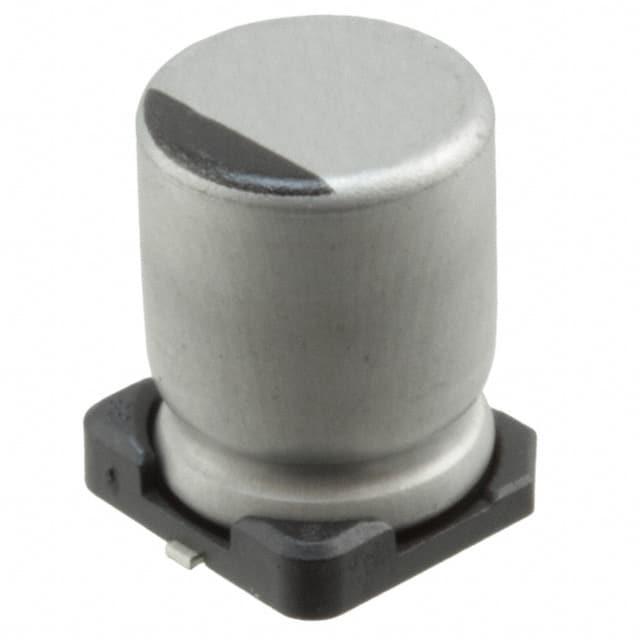

UWG1E101MNL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 25V ±20% 1000h@ 105°C 225mA@ 120Hz,450mA@ 100kHz SMD 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: TS-UWG1E101MNL1GS
供应商: 海外现货
标准整包数: 500
NICHICON 铝电解电容 UWG1E101MNL1GS

UWG1E101MNL1GS概述

    铝电解电容器:UWG芯片型,低阻抗

    产品简介


    铝电解电容器是一种广泛应用于电子设备中的被动元件。本产品系列为UWG芯片型铝电解电容器,具有低阻抗特性,能够承受广泛的温度范围,适用于各种表面安装工艺。这些电容器特别适用于高密度电路板上的自动装配线,并且符合RoHS标准(2011/65/EU和(EU)2015/863)。此外,UWG系列还符合AEC-Q200标准,确保了其在汽车和其他工业应用中的可靠性。

    技术参数


    - 类别温度范围:-55°C至+105°C
    - 额定电压范围:6.3V至50V
    - 额定电容范围:1μF至1500μF
    - 容差:±20%
    - 漏电流:在20°C下应用额定电压2分钟后,漏电流不超过0.01CV或3μA,取较大者
    - 损耗角正切(tan δ):在120Hz时测量
    - 低温稳定性:-55°C至+20°C
    - 耐久性:在105°C下存储1000小时后,在20°C进行电压处理,满足上述规定值
    - 热焊接性:在250°C下保持30秒后,满足要求的特征
    具体技术规格如下:
    | 额定电压 (V) | 额定电容 (μF) | 尺寸 (mm) | 损耗角正切 (tan δ) | 漏电流 (μA) | 阻抗 (Ω) | 交流纹波 (mArms) |
    ||
    | 6.3 | 22 | 4×5.4 | 0.26 | 3 | 3.00 | 60 |
    | 10 | 100 | 8×6.2 | 0.19 | 10 | 0.40 | 230 |
    | 16 | 680 | 10×10 | 0.16 | 25 | 0.15 | 670 |

    产品特点和优势


    - 低阻抗:有助于降低电源纹波和噪声,提高电路的稳定性和效率。
    - 宽温度范围:可在极端环境中可靠运行,适用于汽车电子和工业控制等领域。
    - 高密度装配:适合自动贴片机和高密度PCB组装。
    - RoHS合规性:符合环保要求,无有害物质。
    - AEC-Q200认证:保证了在汽车电子应用中的可靠性和一致性。

    应用案例和使用建议


    - 应用案例:用于汽车电子控制系统、电源管理模块、工业自动化设备等。
    - 使用建议:选择合适的尺寸和容量以适应具体的应用需求。确保正确安装,特别是在高温环境下需考虑散热问题。

    兼容性和支持


    - 兼容性:适用于大多数主流自动贴装设备和标准焊接工艺。
    - 支持:提供详细的使用手册和技术支持服务,帮助客户解决问题和优化设计。

    常见问题与解决方案


    1. 问题:如何判断电容器是否已损坏?
    - 解决办法:检查电容器的漏电流和阻抗是否超出正常范围。如有异常,可能需要更换新的电容器。

    2. 问题:在焊接过程中需要注意什么?
    - 解决办法:严格按照制造商的建议温度和时间进行焊接,避免过高的温度导致电容器损坏。

    总结和推荐


    UWG芯片型铝电解电容器凭借其低阻抗、宽温度范围和可靠的性能,成为多种高要求应用的理想选择。其宽泛的工作电压和容量范围使得它在各种电子设备中都有出色的表现。推荐给需要高性能和高可靠性的用户。
    总体而言,这款电容器在多种应用场景中表现出色,推荐给需要高性能和高可靠性的用户。

UWG1E101MNL1GS参数

参数
电容值 100μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 225mA@ 120Hz,450mA@ 100kHz
长*宽*高 8.3mm*8.3mm*10.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UWG1E101MNL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWG1E101MNL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWG1E101MNL1GS UWG1E101MNL1GS数据手册

UWG1E101MNL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2422 ¥ 2.0586
1500+ $ 0.2291 ¥ 1.9477
2500+ $ 0.2246 ¥ 1.9089
5000+ $ 0.22 ¥ 1.8702
库存: 12000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 2058.6
