首页  >  产品百科  >  UHW1H152MHD6

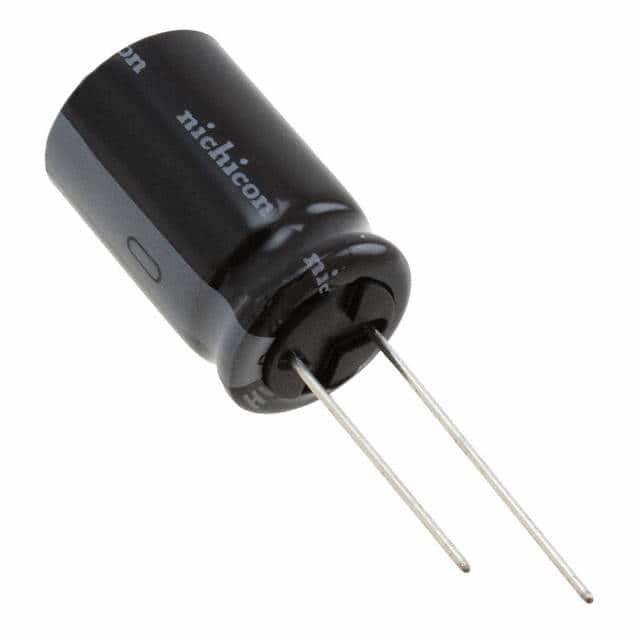

UHW1H152MHD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1.5mF 50V ±20% 10000h@ 105°C 1.962A@ 120Hz,3.27A@ 100kHz 通孔安装 16mm*25mm*27mm
供应商型号: TS-UHW1H152MHD6
供应商: 海外现货
标准整包数: 100
NICHICON 铝电解电容 UHW1H152MHD6

UHW1H152MHD6概述

    # 高频铝电解电容器技术手册

    产品简介


    基本介绍
    本文档介绍的是高频铝电解电容器(UHW系列),它是一种常见的电子元件,广泛应用于各种电子设备中。铝电解电容器以其大容量、低成本的特点而著称,在电源滤波、耦合、旁路及信号平滑等方面有着广泛应用。
    主要功能
    - 滤波:用于滤除交流成分,保持直流稳定。
    - 耦合:实现电路间信号的传递。
    - 旁路:消除供电系统的电压波动。
    - 信号平滑:使信号更稳定,提高信噪比。
    应用领域
    - 电源管理系统
    - 通信设备
    - 工业控制
    - 汽车电子
    - 消费电子产品

    技术参数


    尺寸规格
    - 直径φD:5mm到18mm
    - 长度L:范围视具体型号而定,最长可达40mm
    - 引脚直径φd:0.5mm到1.2mm
    额定电压范围
    - 6.3V到100V
    容量范围
    - 8.2μF到15000μF
    环境温度范围
    - 工作温度:-40°C到+105°C
    - 存储温度:-55°C到+125°C
    电气特性
    - 频率系数:额定纹波电流随频率的变化
    - 损耗角正切(tan δ):最大值在不同温度下略有差异
    - 阻抗:在20°C和100kHz条件下的最大值
    工作环境
    - 适用于无铅焊接工艺
    - 符合RoHS指令(2011/65/EU 和 (EU)2015/863)

    产品特点和优势


    特点
    - 小型化设计:UHW系列采用了微型封装,体积小,适用于空间受限的应用场合。
    - 高纹波电流承受能力:保证在高频率条件下能够稳定运行。
    - 高可靠性:通过严格的质量检测和稳定性测试。
    优势
    - 低阻抗:特别适合高频电路的设计需求。
    - 长寿命:即使在恶劣的工作环境下也能够保持长久的使用寿命。
    - 环境友好:符合欧盟环保标准,无铅焊料和PET套管材料。

    应用案例和使用建议


    使用场景
    - 在电源滤波电路中,铝电解电容器作为输出滤波器,可以有效滤除高频噪声。
    - 在音频放大器中,它们用于耦合和去耦,以保持音频信号的清晰度和纯净度。
    - 在汽车电子系统中,这类电容器用于保持车载电子设备的电源稳定,提升整体性能。
    使用建议
    - 选择合适容量和电压等级的电容器,确保满足设计要求。
    - 注意电容器的工作环境温度,避免过热导致电容器损坏。
    - 根据负载需求和应用场合,选择合适的型号进行配置。

    兼容性和支持


    兼容性
    - 与多种类型的PCB和其他组件兼容,易于集成到现有的电子系统中。
    - 支持无铅焊接工艺,满足现代制造标准。
    厂商支持
    - 提供详尽的技术文档和支持服务,确保用户在应用过程中得到充分的帮助。

    常见问题与解决方案


    常见问题
    - 问题1:电容器漏电流过大
    - 解决办法:检查电容器是否被正确安装,确认工作环境温度是否超出规定范围。
    - 问题2:电容器失效
    - 解决办法:检查电容器是否有物理损伤或连接不良,必要时更换新的电容器。

    总结和推荐


    综合评估
    UHW系列铝电解电容器以其紧凑的设计、高可靠性和良好的电气特性,在高频电子应用中表现出色。特别是在需要滤波、耦合和信号平滑的应用中具有明显的优势。
    推荐使用
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐在各种高频电子应用中选用UHW系列铝电解电容器。无论是消费电子产品、工业控制系统还是汽车电子系统,都能显著提升产品的性能和稳定性。

UHW1H152MHD6参数

参数
电容值 1.5mF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 1.962A@ 120Hz,3.27A@ 100kHz
长*宽*高 16mm*25mm*27mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UHW1H152MHD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UHW1H152MHD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UHW1H152MHD6 UHW1H152MHD6数据手册

UHW1H152MHD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.3664 ¥ 11.6144
400+ $ 1.1466 ¥ 9.7461
800+ $ 1.0944 ¥ 9.3024
1200+ $ 1.0146 ¥ 8.6241
2800+ $ 0.9348 ¥ 7.9458
库存: 400
起订量: 200 增量: 1
交货地:
最小起订量为:100
合计: ¥ 1161.44
