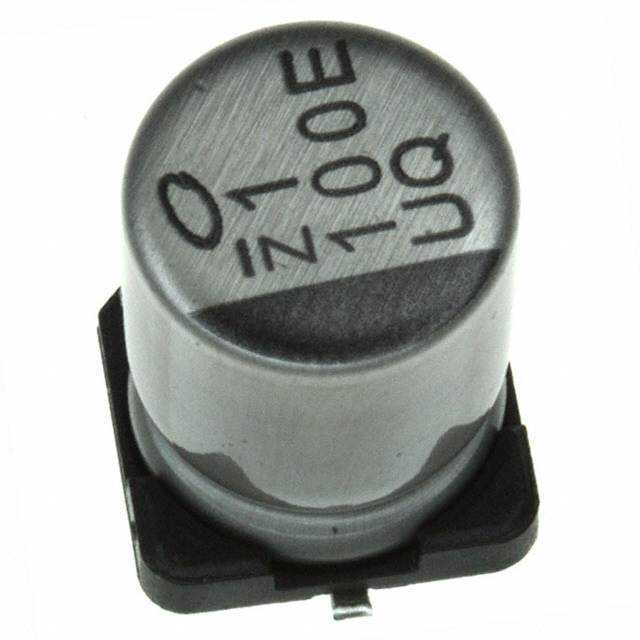

UUQ1E101MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 25V ±20% 1000h@ 105°C 155mA@ 120Hz,232.5mA@ 10kHz SMD 贴片安装 8.3mm*8.3mm*10mm
供应商型号: UUQ1E101MCL1GS
供应商: 云汉优选
标准整包数: 500
NICHICON 铝电解电容 UUQ1E101MCL1GS

UUQ1E101MCL1GS概述

    铝电解电容器技术手册

    1. 产品简介


    铝电解电容器是一种常见的电子元器件,广泛应用于各种电路设计中。它们具有较大的电容值和较低的成本,适用于直流和低频交流电路。这类电容器特别适合用于电源滤波、耦合、旁路和信号耦合等领域。

    2. 技术参数


    - 温度范围:-40°C 至 +105°C
    - 额定电压范围:6.3V 至 50V
    - 额定电容范围:1µF 至 1000µF
    - 电容容差:±20%
    - 漏电流:在20°C下,施加额定电压1分钟后,漏电流不超过0.03CV或4µA,取较大者。
    - 损耗角正切(tan δ):最大为0.30(6.3V),且在整个温度范围内稳定。
    - 低温度稳定性:符合标准,容值变化不大于初始值的±20%。
    - 耐久性:1000小时高温(105°C)电压处理后,仍能保持良好的耐久性。
    - 存储寿命:无负载存储1000小时后,仍能达到规定的耐久特性。
    - 焊接热阻抗:最高可承受250°C的焊锡温度,持续30秒。
    - 标记:黑字印在顶部,便于识别。
    - 频率系数:标称纹波电流的频率系数,随频率变化。

    3. 产品特点和优势


    - 高可靠性:能够在广泛的温度范围内正常工作,具有出色的耐久性和稳定性。
    - 自动贴装:适用于自动贴片机装配,提高了生产效率。
    - 环保合规:符合RoHS指令(2011/65/EU)和欧盟修订版(2015/863),保证产品绿色环保。
    - 工业认证:通过AEC-Q200认证,确保其在汽车和其他工业应用中的性能和质量。
    - 高容差:即使在极端环境下,仍能保持稳定的电容值。

    4. 应用案例和使用建议


    这些电容器非常适合应用于电源滤波、高频耦合、音频设备和工业控制等领域。例如,在音频设备中,它们能够提供稳定可靠的耦合效果,确保音质不受干扰。为了充分发挥其性能,建议在设计时充分考虑散热和布局因素,以防止过热导致的性能下降。

    5. 兼容性和支持


    这些电容器与其他标准电子元件具有良好的兼容性,适用于大多数现代电子产品。厂商提供了详尽的技术支持文档和指导,包括贴带规范、推荐的焊盘尺寸和最小订购量。对于更详细的应用指南和认证资料,建议参考厂商提供的完整技术手册。

    6. 常见问题与解决方案


    - 问题1:漏电流偏大。
    - 解决方案:检查是否有物理损坏或安装不当的情况。确认所有连接都牢固可靠,必要时更换新的电容器。

    - 问题2:在低温下电容值不稳。
    - 解决方案:确保电路中的其他组件也能在低温环境中正常工作,必要时增加加热装置以维持适当的工作温度。

    - 问题3:焊点脱落。
    - 解决方案:重新进行焊接,确保焊点均匀且牢固。如果需要多次焊接,建议使用助焊剂来增强焊接效果。

    7. 总结和推荐


    这款铝电解电容器以其高可靠性、广泛的适用性和优秀的性能在市场上表现出色。无论是作为电源滤波器还是信号耦合元件,它都能提供稳定可靠的表现。对于需要高质量电容器的应用场合,强烈推荐使用这种铝电解电容器。

UUQ1E101MCL1GS参数

参数
电容值 100μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 155mA@ 120Hz,232.5mA@ 10kHz
工作寿命 1000h@ 105°C
长*宽*高 8.3mm*8.3mm*10mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UUQ1E101MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUQ1E101MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUQ1E101MCL1GS UUQ1E101MCL1GS数据手册

UUQ1E101MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
