UVY1V471MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 35V ±20% 1000h@ 105°C 460mA@ 120Hz 5101-4 通孔安装 10mm*16mm*17.5mm
供应商型号: 7395314
供应商: 海外现货
标准整包数: 10

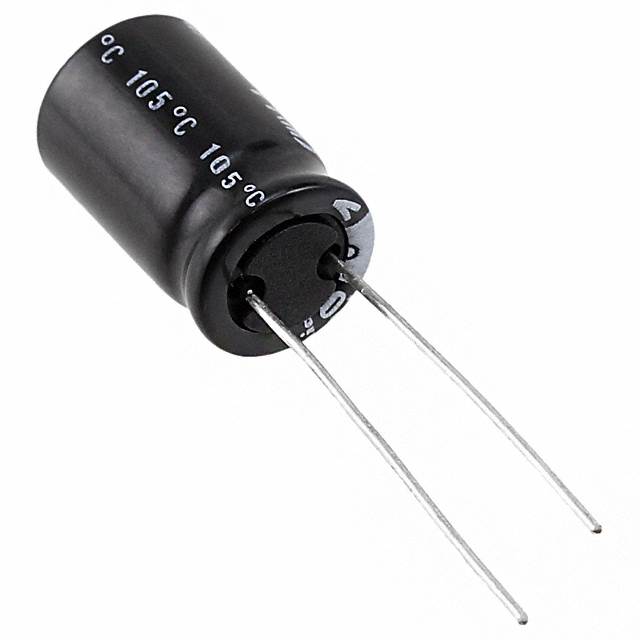

NICHICON 铝电解电容 UVY1V471MPD

UVY1V471MPD概述

    铝电解电容器:UVY、UVZ、UVK产品技术手册

    1. 产品简介


    铝电解电容器是一种常见的电子元器件,主要用于存储和释放电能。本文介绍的产品包括UVY、UVZ和UVK系列铝电解电容器,主要功能是提供稳定的电压支持和滤波作用。这些电容器广泛应用于电源电路、信号处理、电机驱动等多个领域,确保电子设备在各种条件下都能稳定运行。

    2. 技术参数


    以下为UVY、UVZ和UVK系列铝电解电容器的主要技术参数:
    | 参数 | 描述 |

    | 尺寸 | φD(直径)、P(高度)、φd(引脚直径) |
    | 容量范围 | 0.47μF至33000μF |
    | 额定电压范围 | 6.3V至450V |
    | 温度范围 | – 55℃至+105℃(6.3V至100V),– 40℃至+105℃(160V至400V),– 25℃至+105℃(450V) |
    | 容量公差 | ±20%(120Hz,20℃) |
    | 漏电流 | 最大值根据额定电压和容量变化 |
    | tan δ(损耗角正切) | 见表格 |
    | 额定纹波电流(105℃/120Hz) | 见表格 |

    3. 产品特点和优势


    - 小巧紧凑:UVY系列比UVZ系列尺寸更小,满足小型化设计需求。
    - 环保材料:符合RoHS标准(2011/65/EU,(EU)2015/863),采用无铅材料制造。
    - 温度适应性强:能在宽泛的温度范围内稳定工作。
    - 高可靠性:通过严格的耐久性测试,保证长期稳定运行。
    - 低阻抗:优秀的频率响应特性,适用于高频电路。

    4. 应用案例和使用建议


    - 开关电源:UVY系列适用于高频开关电源,由于其体积小且具有较低的阻抗,能够有效地减少纹波电流的影响。
    - 音频放大器:在音频放大器中,铝电解电容器可以用于滤波和平滑输出信号,保证音质清晰。
    - 电机驱动:在电机驱动系统中,这些电容器可以用于储能和滤波,提升系统的稳定性和效率。
    - 建议:在高温环境下使用时,注意散热设计,避免电容器过热损坏。在设计电路时,考虑电容器的工作频率和额定电压,选择合适的型号以提高整体系统的可靠性和稳定性。

    5. 兼容性和支持


    - 兼容性:与多种电路板和其他电子元器件兼容,方便集成到不同类型的电路中。
    - 支持和服务:厂商提供详细的用户手册和技术支持,确保用户在使用过程中能够及时获得帮助。

    6. 常见问题与解决方案


    - 问题1:电容器漏电流过大
    - 解决方案:检查电容器的接线是否正确,确认其工作条件(如电压、温度)符合要求。必要时更换新的电容器。
    - 问题2:电容器工作不稳定
    - 解决方案:检查电路是否有噪声干扰,调整电路设计,确保电容器的工作环境稳定。
    - 问题3:电容器损坏
    - 解决方案:检查电源输入是否正常,确认是否有过压或过流现象。根据具体情况更换损坏的电容器。

    7. 总结和推荐


    综上所述,UVY、UVZ和UVK系列铝电解电容器具有出色的性能和广泛的应用前景。它们的小巧设计、高可靠性和广泛的适用性使其成为众多电子设备的理想选择。强烈推荐在需要高稳定性和高效能的电路设计中使用这些电容器。

UVY1V471MPD参数

参数
电容值 470μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 460mA@ 120Hz
工作寿命 1000h@ 105°C
长*宽*高 10mm*16mm*17.5mm
通用封装 5101-4
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UVY1V471MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVY1V471MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVY1V471MPD UVY1V471MPD数据手册

UVY1V471MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
