UFW1E222MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 2.2mF 25V ±20% 2000h@ 85°C 1.55A@ 120Hz,1.7825A@ 10 kHz 通孔安装 12.5mm*25mm*25mm
供应商型号: 647-UFW1E222MHD
供应商: Mouser
标准整包数: 1

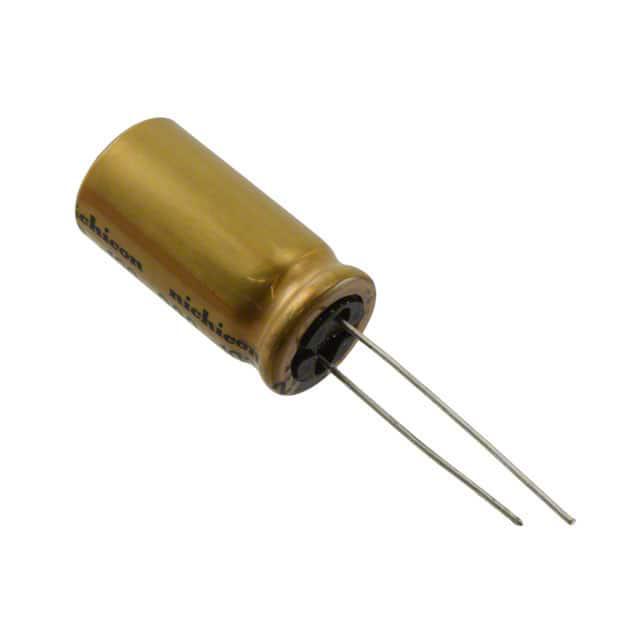

NICHICON 铝电解电容 UFW1E222MHD

UFW1E222MHD概述

    铝电解电容器UFW标准

    产品简介


    铝电解电容器是一种广泛应用于音频设备中的关键电子元器件。UFW系列电容器以其卓越的性能和高音质而著称,特别适合于音频处理、电源滤波及各种需要稳定电压的应用场合。本产品具备多种尺寸和容量选择,以满足不同的应用需求。

    技术参数


    | 参数 | 规格 |

    | 工作温度范围 | -40°C至+85°C |
    | 额定电压范围 | 6.3V至100V |
    | 额定电容范围 | 2.2μF至33000μF |
    | 容差 | ±20% |
    | 泄漏电流 | 应用额定电压1分钟后,泄漏电流不大于0.03CV或4μA,取大值;2分钟后,不大于0.01CV或3μA,取大值 |
    | 损耗角正切(tanδ) | 在120Hz,20°C时小于或等于初始值的±20% |
    | 耐久性 | 经过2000小时85°C下的电压耐久测试后,电容变化在±20%以内,阻抗比不超过初始值的200% |
    | 恒温放置后的稳定性 | 储存1000小时后,满足规定耐久特性 |
    | 额定电压与tanδ | 各种额定电压下的最大tanδ |
    | 尺寸配置 | 尺寸范围:2.2μF到33000μF,直径从5mm到25mm |

    产品特点和优势


    - 高音质表现:特别适用于音频设备,提供出色的音频性能。
    - 宽温度范围:在极端环境下也能保持稳定。
    - 长寿命设计:通过优化结构和材料,显著提高电容器的耐久性和可靠性。
    - 环保材料:符合RoHS标准,无铅设计更安全环保。

    应用案例和使用建议


    - 音频设备:UFW系列电容器在音频设备中表现出色,特别是在高频段的应用。
    - 电源滤波:由于其稳定的性能,非常适用于电源滤波电路,确保输出电压稳定。
    - 电路设计建议:根据具体应用需求,选择合适的工作电压和电容值。考虑到实际环境因素,合理安排散热措施,以延长使用寿命。

    兼容性和支持


    - 与其他元件兼容:UFW系列电容器与常见的PCB布局及大多数电子设备兼容。
    - 技术支持:制造商提供详尽的技术文档和客户支持,帮助解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题一:电容器在长时间工作后性能下降。
    - 解决办法:确保设备运行在规定的温度范围内,并定期进行维护检查。

    - 问题二:出现意外短路。
    - 解决办法:检查电路连接是否正确,确保电容器的极性正确安装。

    总结和推荐


    UFW系列铝电解电容器凭借其优良的音质表现、稳定的性能和环保设计,非常适合用于音频设备和电源滤波应用。鉴于其卓越的表现和市场竞争力,强烈推荐在相关项目中采用。希望本文对您了解和使用UFW系列产品有所帮助。

UFW1E222MHD参数

参数
电容值 2.2mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 1.55A@ 120Hz,1.7825A@ 10 kHz
长*宽*高 12.5mm*25mm*25mm
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 散装

UFW1E222MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UFW1E222MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UFW1E222MHD UFW1E222MHD数据手册

UFW1E222MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.162 ¥ 18.2689
10+ $ 1.4145 ¥ 11.9525
50+ $ 1.0494 ¥ 8.8674
100+ $ 0.9493 ¥ 8.0218
500+ $ 0.7733 ¥ 6.5342
800+ $ 0.6923 ¥ 5.8498
2400+ $ 0.63 ¥ 5.3235
5600+ $ 0.6048 ¥ 5.1106
10400+ $ 0.5828 ¥ 4.9242
库存: 113
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 18.26
