首页  >  产品百科  >  UCY2D220MPD1TD

UCY2D220MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 200V ±20% 12000h@ 105°C 225mA@ 120Hz,450mA@ 100kHz 通孔安装 10mm*16mm*17.5mm
供应商型号: UCY2D220MPD1TD
供应商: nichicon
标准整包数: 500

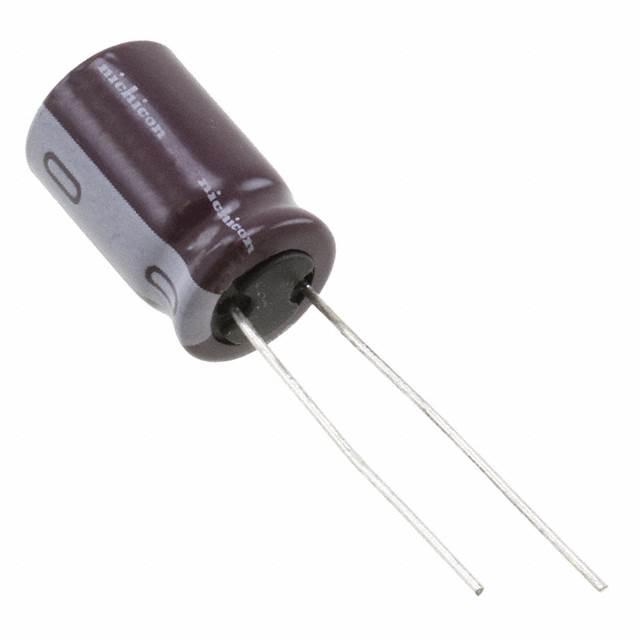

NICHICON 铝电解电容 UCY2D220MPD1TD

UCY2D220MPD1TD概述

    ALUMINUM ELECTROLYTIC CAPACITORS

    1. 产品简介


    铝电解电容器是电子电路中不可或缺的元件,广泛应用于电源、滤波、耦合等场合。它们的特点包括小体积、高容值和较高的纹波电流承载能力。本文将重点介绍型号为UCY的铝电解电容器,这是一种小型化设计的产品,具有高纹波电流能力和高可靠性,能够承受长达10000至12000小时的工作寿命。

    2. 技术参数


    | 参数 | 规格 |

    | 容量范围 | 6.8 µF 至 680 µF |
    | 额定电压范围 | 160 V 至 500 V |
    | 容量公差 | ±20% at 120 Hz, 20 °C |
    | 泄漏电流 | 在室温下施加额定电压1分钟后,泄漏电流不超过0.04CV + 100 µA |
    | 损耗角正切(tan δ) | 最大值为0.20 (160V) 到 0.24 (500V) |
    | 负载寿命 | 10000 至 12000 小时 (+105°C) |
    | 工作温度范围 | –40 °C 至 +105 °C |
    | 端子配置 | 铅焊端子 |

    3. 产品特点和优势


    - 高纹波电流承载能力:能够在高纹波电流环境下长期稳定运行。
    - 长寿命:经受得住长时间高温度环境下的高负荷使用。
    - 高可靠性:符合AEC-Q200标准,确保在恶劣条件下依然可靠。
    - RoHS合规:符合环保标准,适用于各种国际市场的应用需求。

    4. 应用案例和使用建议


    UCY型铝电解电容器适用于电源和镇流器等应用场合。例如,在开关电源中用于平滑滤波和能量存储,可以有效减少输出纹波电压,提高系统效率。在LED驱动器中用于储能和平滑,确保LED的亮度稳定。
    使用建议:
    - 负载环境选择:在选择使用电容器前,应根据具体应用的电压、温度和电流要求,合理选择不同额定电压的产品。
    - 散热设计:对于高功率应用,应确保良好的散热条件,避免电容器因过热导致的性能下降或损坏。

    5. 兼容性和支持


    - 兼容性:UCY型铝电解电容器可与市场上多种类型的电子设备配套使用。
    - 技术支持:如需更多技术支持或定制服务,请联系供应商获取详细资料。厂商提供详细的用户手册和在线技术支持。

    6. 常见问题与解决方案


    - 问题:电容器出现鼓包现象。
    - 解决方案:检查是否有超压情况,更换新电容器。
    - 问题:纹波电流过高导致电容器过热。
    - 解决方案:降低纹波电流或改善散热设计。

    7. 总结和推荐


    总体来说,UCY型铝电解电容器具备高可靠性、高纹波电流承载能力和长寿命等优势,非常适合在高功率和高稳定性要求的应用环境中使用。其出色的性能使其在市场上具有较强竞争力。因此,推荐在对纹波电流和温度有较高要求的应用中选用该型号的铝电解电容器。
    通过上述内容,希望您能更好地了解和使用UCY型铝电解电容器。

UCY2D220MPD1TD参数

参数
电容值 22μF
额定电压 200V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 12000h@ 105°C
纹波电流 225mA@ 120Hz,450mA@ 100kHz
长*宽*高 10mm*16mm*17.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

UCY2D220MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCY2D220MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCY2D220MPD1TD UCY2D220MPD1TD数据手册

UCY2D220MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 1.4931
5000+ ¥ 1.4282
10000+ ¥ 1.3632
库存: 100000
起订量: 1000 增量: 500
交货地:
最小起订量为:1000
合计: ¥ 1493.1
