UVZ2E470MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 250V ±20% 1000h@ 105°C 210mA@ 120Hz,336mA@ 10kHz 通孔安装 12.5mm*25mm*27mm
供应商型号: TS-UVZ2E470MHD
供应商: 海外现货
标准整包数: 25

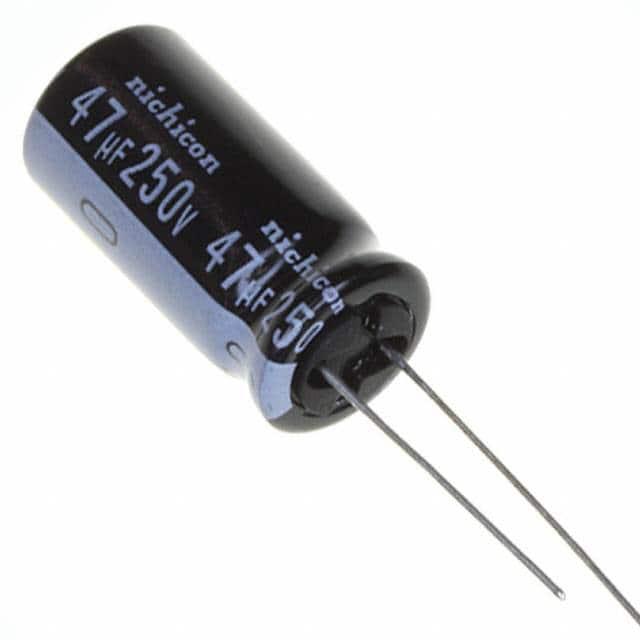

NICHICON 铝电解电容 UVZ2E470MHD

UVZ2E470MHD概述

    # 铝电解电容器UVZ产品技术手册

    产品简介


    铝电解电容器UVZ是一款专为严苛环境设计的小型径向引线型电容器,具有宽温度范围和高可靠性等特点。其标准工作温度范围为–55°C至+105°C,特别适合在极端温度条件下使用。UVZ系列产品不仅符合RoHS环保指令(2011/65/EU),而且在性能上表现出色,在汽车电子、工业控制和通信等领域有广泛的应用。

    技术参数


    基本规格
    - 类别温度范围:–55°C至+105°C(6.3至100V),–40°C至+105°C(160至400V),–25°C至+105°C(450V)
    - 额定电压范围:6.3V至450V
    - 额定电容范围:0.47µF至33000µF
    - 电容精度:±20%
    - 阻抗角(tan δ):最大值0.28(6.3V),0.24(10V),逐步降低至450V时的0.10
    - 低温稳定性:低至–55°C时的阻抗比在室温下不超过3倍
    - 耐久性:在105°C条件下施加额定电压1000小时后恢复到室温时,仍满足规定的耐久性要求
    - 存储寿命:无负载情况下在105°C下储存1000小时后进行电压处理测试结果符合要求
    泄漏电流
    - 在20°C条件下,施加额定电压后的泄漏电流规定如下:
    - ≤ 0.03CV 或 4µA(较高者)
    - ≤ 0.01CV 或 3µA(较高者)
    - 对于电容≤1000µF时,I ≤ 0.1CV+40µA
    - 对于电容>1000µF时,I ≤ 0.04CV+100µA
    额定电压下阻抗比
    - 阻抗比(ZT/Z20)随额定电压升高而变化,具体详见表格。
    特殊要求
    - 标记颜色:白色字体打印在黑色套管上
    - RoHS合规性:完全符合RoHS标准

    产品特点和优势


    1. 宽温度适应性:能够在–55°C至+105°C的极端环境中保持稳定性能。
    2. 高可靠性:通过严格的耐久性和老化测试,确保长期可靠运行。
    3. 高纹波电流能力:额定温度下的纹波电流能力高,适合高频开关电路。
    4. 环保设计:采用无铅材料,符合RoHS指令,减少对环境的影响。

    应用案例和使用建议


    UVZ电容器广泛应用于汽车电子(如发动机控制系统)、工业控制(如变频器)及通信设备中。在这些应用场景中,UVZ能够承受恶劣的工作条件并提供稳定的性能。
    使用建议:
    - 在选择具体型号时,需根据实际需求考虑额定电压和电容量。
    - 安装时确保连接正确,避免反向接线造成损坏。
    - 使用过程中定期检查电容器状态,特别是在高湿环境下可能需要更频繁的检测。

    兼容性和支持


    UVZ电容器与市场上主流的电路板和其他电子元件具有良好的兼容性。制造商提供全面的技术支持服务,包括安装指南、故障排查手册以及定期的产品更新和技术文档发布。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电容器出现过热现象 | 检查是否超过额定工作条件,必要时降低负载或更换更高功率型号。 |
    | 泄漏电流超出规定范围 | 确认焊接质量良好,重新测量电压以排除误测可能性;如持续异常,联系技术支持。 |
    | 长期使用后性能下降明显 | 检查是否已达到预期使用寿命,并按照规范进行维护或更换新件。 |

    总结和推荐


    综上所述,铝电解电容器UVZ凭借其宽广的工作温度范围、高可靠性和优良的纹波电流能力,成为恶劣环境下的理想选择。无论是在汽车电子还是工业自动化领域,UVZ都能展现卓越的表现。因此,我们强烈推荐此产品给需要高性能电容器的应用场景。

UVZ2E470MHD参数

参数
电容值 47μF
额定电压 250V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 210mA@ 120Hz,336mA@ 10kHz
长*宽*高 12.5mm*25mm*27mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UVZ2E470MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVZ2E470MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVZ2E470MHD UVZ2E470MHD数据手册

UVZ2E470MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
