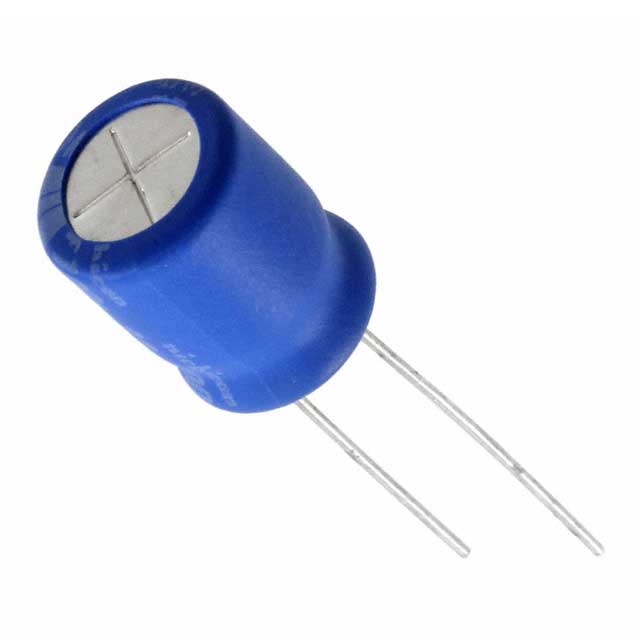

UBW2A220MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 100V ±20% 2000h@ 135°C 240mA@ 120Hz,480mA@ 100kHz 插件,D10xL12.5mm 通孔安装 10mm(长度)*14.5mm(高度)
供应商型号: 493-13185-3-ND
供应商: Digi-Key
标准整包数: 500
NICHICON 铝电解电容 UBW2A220MPD1TD

UBW2A220MPD1TD概述

    铝电解电容器CAT.8100J

    产品简介


    铝电解电容器CAT.8100J是一款高可靠性的电子元器件,特别适用于需要承受高温度的工作环境。它广泛应用于汽车电子系统中,因为该产品能够满足高强度服务的要求。CAT.8100J符合RoHS指令(2011/65/EU, EU 2015/863)和AEC-Q200标准,确保产品在使用过程中的安全性和环保性。

    技术参数


    - 类别温度范围:-55°C至+135°C
    - 额定电压范围:10V至100V
    - 额定电容范围:4.7µF至4700µF
    - 电容公差:在120Hz,20°C时为±20%
    - 泄漏电流:根据电容大小而异
    - 损耗角正切(tan δ):具体值详见表格
    - 低温稳定性:详见说明书
    - 使用寿命:承受负载寿命可达1000至3000小时
    - 端子配置:参见第18页
    - 频率系数:参见表格

    产品特点和优势


    1. 高温耐受性:能够在高达+135°C的环境中稳定工作,满足严苛环境下的要求。
    2. 高可靠性:经过长时间测试验证,具有出色的负载寿命和稳定性。
    3. 环境保护:符合RoHS标准,无铅焊接,环保无害。
    4. 高纹波电流:适用于需要高纹波电流的应用场景。
    5. 合规性:符合AEC-Q200标准,确保其在汽车电子领域的广泛应用。

    应用案例和使用建议


    CAT.8100J主要应用于汽车电子系统中,如发动机管理系统、车身控制系统等。这些系统需要电子元件能够在恶劣环境下长时间稳定运行。使用时,建议根据具体应用需求选择合适的额定电压和电容值,并注意其最大纹波电流限制。

    兼容性和支持


    该产品与现有的大多数汽车电子系统兼容。制造商提供详细的使用说明和技术支持,以帮助用户更好地理解和应用该产品。如果您需要更多关于AEC-Q200认证的信息,请联系我们获取详细资料。

    常见问题与解决方案


    1. 问题:电容器在使用过程中出现漏电现象。
    - 解决方法:检查电容器的接线是否正确,确保接地良好。如果仍然存在问题,建议更换新的电容器。
    2. 问题:电容器无法正常充电。
    - 解决方法:检查电路连接是否正确,确认电源电压是否符合要求。如果问题依旧存在,可能需要更换电容器。
    3. 问题:电容器温度过高。
    - 解决方法:确保电容器周围有足够的散热空间,避免过热导致损坏。必要时可采用散热片或其他冷却措施。

    总结和推荐


    综上所述,铝电解电容器CAT.8100J凭借其高可靠性、高温度耐受性和环保特性,成为汽车电子系统中的理想选择。其广泛的适用性和良好的市场口碑使其在市场上具备较强的竞争力。建议在需要高可靠性和高温度耐受性的应用场景中优先考虑此产品。

UBW2A220MPD1TD参数

参数
电容值 22μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 240mA@ 120Hz,480mA@ 100kHz
工作寿命 2000h@ 135°C
长*宽*高 10mm(长度)*14.5mm(高度)
通用封装 插件,D10xL12.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

UBW2A220MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UBW2A220MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UBW2A220MPD1TD UBW2A220MPD1TD数据手册

UBW2A220MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.3865 ¥ 3.2347
1000+ $ 0.3593 ¥ 3.0071
1500+ $ 0.3451 ¥ 2.888
2500+ $ 0.3287 ¥ 2.7512
3500+ $ 0.3189 ¥ 2.6685
5000+ $ 0.3091 ¥ 2.5866
12500+ $ 0.2869 ¥ 2.401
25000+ $ 0.2726 ¥ 2.2813
库存: 500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 1617.35
