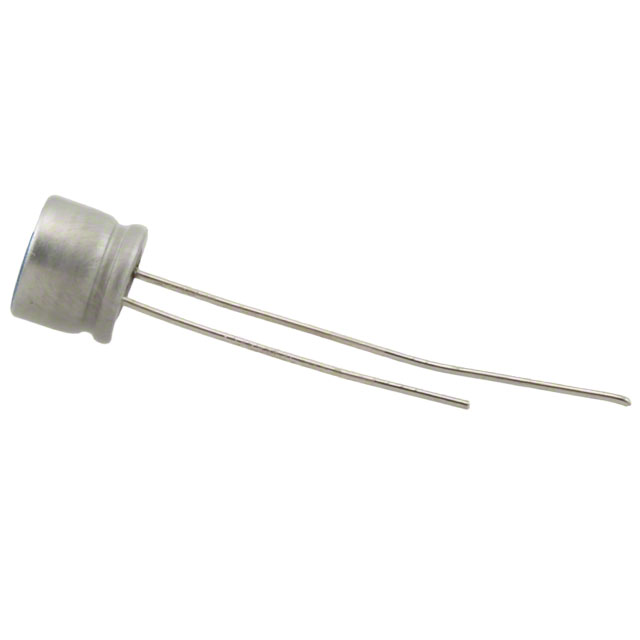

PLF1E100MCL7TP

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 25V ±20% 65mΩ 2000h@ 105°C 1.5A@ 100 kHz 插件 通孔安装 6.3mm*6mm*6mm
供应商型号: 493-14126-3-ND
供应商: Digi-Key
标准整包数: 2000
NICHICON 铝电解电容 PLF1E100MCL7TP

PLF1E100MCL7TP概述

    文章标题:导电聚合物铝固体电解电容器(PLF系列)技术综述

    1. 产品简介


    PLF系列导电聚合物铝固体电解电容器是一款高性能电子元器件,适用于广泛的工业应用。它结合了低等效串联电阻(ESR)和高纹波电流承载能力的特点,广泛应用于电源管理、滤波、信号耦合等场景。此系列产品具备耐高温和长寿命的优势,特别适合于对稳定性和可靠性要求较高的应用环境。
    主要功能:
    - 高性能纹波电流承载能力。
    - 极低的等效串联电阻(ESR)。
    - 耐高温设计,可在极端环境下保持稳定运行。
    应用领域:
    - 消费电子设备:如智能手机和平板电脑。
    - 工业控制设备:如逆变器和伺服电机控制系统。
    - 医疗设备:如诊断成像设备。
    - 汽车电子:如车载音响系统和导航设备。

    2. 技术参数


    以下是PLF系列电容器的关键技术规格和性能参数:
    | 参数名称 | 规格范围 |

    | 温度范围 | -55°C 至 +105°C |
    | 额定电压 | 2.5V ~ 25V |
    | 额定电容 | 6.8µF ~ 1500µF |
    | 容量公差 | ±20%(120Hz, 20°C) |
    | 损耗角正切(tanδ) | ≤指定值(120Hz, 20°C) |
    | 等效串联电阻(ESR) | ≤指定值(100kHz, 20°C) |
    | 泄漏电流 | ≤初始值(连续施加额定电压2分钟) |
    | 寿命测试(端电压恢复至20°C后) | 105°C,2000小时 / 60°C,90%RH,1000小时 |
    此外,其频率系数如下:
    - 额定纹波电流(mArms)@105°C, 100kHz:
    - 2.5V:2.8mA
    - 4V:4.6mA
    - 6.3V:7.2mA
    - 10V:11.5mA
    - 16V:18.4mA
    - 20V:23mA
    - 25V:28.7mA

    3. 产品特点和优势


    PLF系列电容器具有以下显著特点和优势:
    1. 低ESR和高纹波电流承载能力:低ESR使其适用于高频率和大电流的应用场景,而高纹波电流承载能力进一步增强了其在复杂电路中的表现。
    2. 长寿命和可靠性:在极端温度条件下依然能够保持稳定的性能,2000小时寿命测试确保其在恶劣环境下的可靠运作。
    3. 环保合规:符合RoHS指令(2011/65/EU),满足绿色环保要求。
    4. 多种封装选择:提供φD × L尺寸代码以适应不同空间需求。

    4. 应用案例和使用建议


    典型应用:
    - 便携式充电设备:由于其高容量和低ESR特性,可以有效抑制充电过程中的纹波。
    - 电源管理系统:可高效过滤高频干扰,提升系统的整体效率。
    使用建议:
    - 在使用过程中注意匹配合适的电压和电容值,避免过载。
    - 在高温环境下建议监控ESR变化,以防止过热损坏。
    - 在设计中考虑电容器布局,确保散热良好。

    5. 兼容性和支持


    PLF系列电容器在标准回流焊条件下表现出良好的兼容性,具体参数可参考技术手册中的“Marking”部分。此外,制造商提供详尽的支持服务,包括技术咨询和售后维护,确保客户能快速解决问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 泄漏电流过高 | 检查电路是否满足额定条件,必要时更换电容器 |
    | ESR值超出预期 | 检查焊点质量并确保温度曲线正确 |
    | 容量衰减超过允许范围 | 检查是否超过额定温度和湿度限制 |

    7. 总结和推荐


    综合评估:
    PLF系列导电聚合物铝固体电解电容器以其卓越的性能、可靠的品质和广泛的适用性,在电子元器件市场上具有很强的竞争优势。特别是在需要高效率和稳定性的情况下,该产品是理想的选择。
    推荐结论:
    强烈推荐使用PLF系列电容器,尤其是对于追求高性能和长寿命的项目。其优异的技术参数和广泛的应用场景使其成为现代电子设计的理想选择。

PLF1E100MCL7TP参数

参数
电容值 10μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 65mΩ
纹波电流 1.5A@ 100 kHz
工作寿命 2000h@ 105°C
长*宽*高 6.3mm*6mm*6mm
通用封装 插件
安装方式 通孔安装
零件状态 在售
包装方式 盒装
