UPW2C100MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 160V ±20% 5000h@ 105°C 112mA@ 10kHz,70mA@ 120Hz 通孔安装 10mm*12.5mm*12.5mm
供应商型号: N-UPW2C100MPD
供应商: 云汉优选
标准整包数: 1

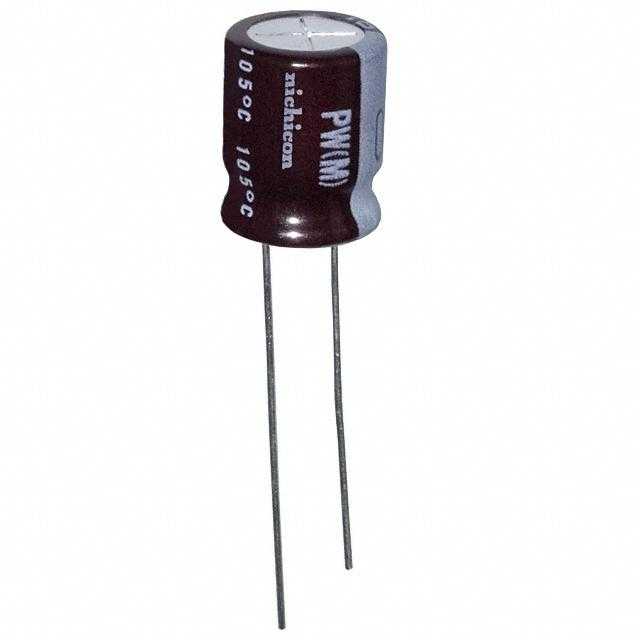

NICHICON 铝电解电容 UPW2C100MPD

UPW2C100MPD概述

    铝电解电容器(UPW)技术手册

    产品简介


    铝电解电容器是一种广泛应用于电子电路中的关键组件,尤其在电源管理和信号耦合等领域表现优异。本手册介绍的产品——UPW系列铝电解电容器,采用迷你尺寸设计,具有低阻抗、高可靠性的特点。该产品特别适合于开关电源等高频应用场合,能够有效提高设备的能效和稳定性。

    技术参数


    | 参数 | 规格范围 |

    | 额定电压 | 6.3V至450V |
    | 额定电容 | 0.47μF至15000μF |
    | 容差 | ±20%(120Hz,20℃) |
    | 漏电流 | ≤0.03CV或≤4μA(较大者) |
    | 温度范围 | –55℃至+105℃(6.3至100V) |
    –40℃至+105℃(160至400V) |
    –25℃至+105℃(450V) |
    | 产品寿命 | 最长8000小时 |
    | 认证 | AEC-Q200认证,RoHS合规 |

    产品特点和优势


    - 小型化设计:与同类产品相比,UPW系列具有更小的外壳尺寸,更适合紧凑型设计的应用场合。
    - 低阻抗:低阻抗特性使UPW系列能够在高频环境中表现出色,减少能量损耗,提高能效。
    - 高可靠性:经过严格测试,能够在恶劣的工作环境下保持长时间稳定运行,使用寿命长达8000小时。
    - 宽泛的温度适应性:能够在极端温度条件下工作,确保设备在各种环境下的正常运行。
    - 环保材料:使用无铅焊接材料,符合RoHS标准,满足环境保护要求。

    应用案例和使用建议


    应用案例
    - 开关电源:UPW系列电容器被广泛用于直流-直流转换器和交流-直流转换器中,作为滤波器和储能元件。
    - 消费电子:笔记本电脑、手机充电器和其他便携式设备中,UPW系列电容器能够提供稳定的电力供应。
    - 工业设备:如通信设备、医疗设备和控制系统中,保证电路在高频率下运行的稳定性和可靠性。
    使用建议
    - 在使用时,要根据具体应用场景选择合适的额定电压和电容量,以避免过压损坏。
    - 确保安装位置通风良好,以利于散热,延长电容器的使用寿命。
    - 尽量避免与发热源直接接触,防止因高温导致性能下降。

    兼容性和支持


    UPW系列电容器与市场上大多数电子设备兼容,适用于各种主流电路板设计。制造商提供全面的技术支持和售后保障,包括产品使用指导、故障排查和技术咨询等服务。如有任何问题,请及时联系厂家。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器容量衰减 | 检查是否处于过压状态或过高温度;适当调整使用条件。 |
    | 工作中发热量大 | 确认安装位置通风良好;检查是否有短路现象。 |
    | 泄漏电流超标 | 重新检查连接方式和安装条件;更换新的电容器。 |
    | 工作电压不稳 | 确认输入电压在额定范围内;检查电源供应器输出情况。|

    总结和推荐


    UPW系列铝电解电容器以其小型化设计、低阻抗和高可靠性,在各种应用场景中展现出色的性能。无论是开关电源、消费电子还是工业设备,这款电容器都能提供稳定可靠的电力支持。我们强烈推荐这款产品给需要高性能电容器的应用场合。

UPW2C100MPD参数

参数
电容值 10μF
额定电压 160V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 112mA@ 10kHz,70mA@ 120Hz
长*宽*高 10mm*12.5mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPW2C100MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW2C100MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW2C100MPD UPW2C100MPD数据手册

UPW2C100MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
750+ $ 0.1484 ¥ 1.2614
库存: 1000
起订量: 750 增量: 1
交货地:
最小起订量为:750
合计: ¥ 946.05
