QXK2G104KTPTZH

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 100nF ±10% 聚酯,金属化 400V 200V 通孔安装 15.5mm*7.3mm*12.9mm
供应商型号: TS-QXK2G104KTPTZH
供应商: 海外现货
标准整包数: 25

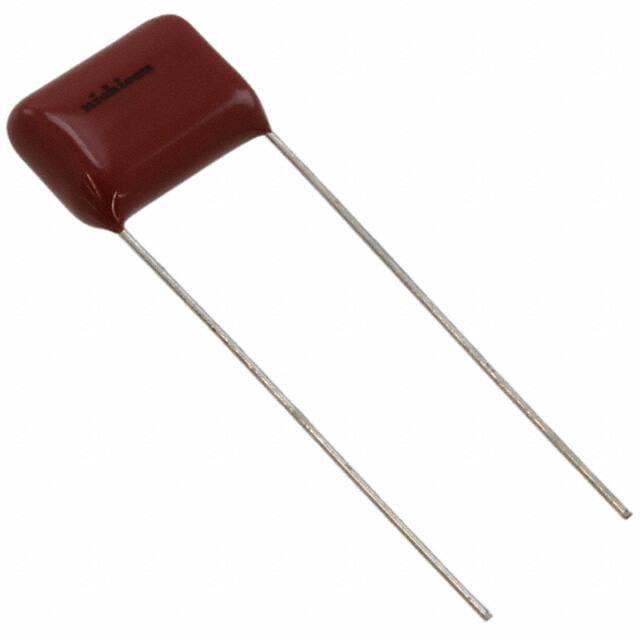

NICHICON 薄膜电容 QXK2G104KTPTZH

QXK2G104KTPTZH概述

    塑料薄膜电容器:高度可靠且卓越的高频应用性能

    产品简介


    塑料薄膜电容器是一种适用于多种电子设备的关键元件,它具有高可靠性及优异的高频性能。这种电容器采用聚酯薄膜作为介质,并通过真空蒸发金属涂层处理,确保了自愈能力和无感应设计。塑料薄膜电容器广泛应用于通用通信设备中的滤波、直流隔离、耦合等功能,同时在交流电路中用于电机启动、充电/放电、照明、噪声抑制等场合。值得注意的是,尽管可以在交流电路中使用,但不建议将此产品用于跨线路应用。

    技术参数


    以下是塑料薄膜电容器的技术规格:
    - 额定电压:250VDC、400VDC、630VDC
    - 额定电容范围:0.01至3.3μF
    - 电容容差:±5%(J)、±10%(K)
    - 介电损耗角正切:≤0.8%(1kHz、20°C时)
    - 绝缘电阻:≤0.33μF:≥9000MΩ,>0.33μF:≥3000MΩ
    - 耐压:端子间:额定电压的175%,持续时间1到5秒;端子与覆盖层之间:额定电压的200%,持续时间1到5秒
    - 封装:阻燃环氧树脂
    - 工作温度范围:-40至+105℃(额定温度为85℃)

    产品特点和优势


    塑料薄膜电容器的独特功能包括:
    - 自愈能力和无感应设计
    - 高频性能优越
    - 使用的阻燃环氧树脂双涂层提供优异的湿度抵抗能力
    - 可以承受较大的交流电压和电流
    - 适用于多种电子设备,如通信设备、电机启动、照明、噪声抑制等

    应用案例和使用建议


    在具体的应用案例中,塑料薄膜电容器可以用于:
    - 滤波、直流隔离、耦合等
    - 交流电路中的电机启动、充电/放电、照明、噪声抑制
    为了实现最佳性能,建议在焊接过程中保留1mm的最大环氧树脂层,并确保正确的安装和使用环境。

    兼容性和支持


    塑料薄膜电容器与其他标准电子元件兼容,并符合RoHS指令(2011/65/EU)。厂商提供了相应的技术支持和服务,确保客户能够正确使用和维护产品。

    常见问题与解决方案


    根据技术手册中的常见问题和解决方案,以下是几个可能遇到的问题及其解决办法:
    - 问题:电容值不稳定。解决方法:检查电容值容差是否符合要求,重新测量。
    - 问题:电容过热。解决方法:确认使用环境在规定的工作温度范围内,避免过度负载。
    - 问题:电容失效。解决方法:检查电路连接是否正确,是否有外部冲击或不良环境因素导致损坏。

    总结和推荐


    塑料薄膜电容器凭借其高可靠性、卓越的高频性能和广泛的适用性,在众多电子设备中发挥着重要作用。总体而言,这款产品不仅在技术规格上表现出色,而且在实际应用中也能满足多种需求。因此,我们强烈推荐此款产品,特别是在需要高性能电容器的应用场景中。

QXK2G104KTPTZH参数

参数
电容值 100nF
容差 ±10%
介电材料 聚酯,金属化
额定电压-DC 400V
ESR-等效串联电阻 -
额定电压-AC 200V
长*宽*高 15.5mm*7.3mm*12.9mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

QXK2G104KTPTZH厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QXK2G104KTPTZH数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QXK2G104KTPTZH QXK2G104KTPTZH数据手册

QXK2G104KTPTZH封装设计

查看详情并下载
Symbol
Footprint
3D Model
