首页  >  产品百科  >  UKL1E470KEDANA

UKL1E470KEDANA

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 25V ±10% 1000h@ 105°C 170mA@ 120Hz,340mA@ 10kHz 通孔安装 6.3mm*11mm*12mm
供应商型号: 493-15368-ND
供应商: Digi-Key
标准整包数: 1

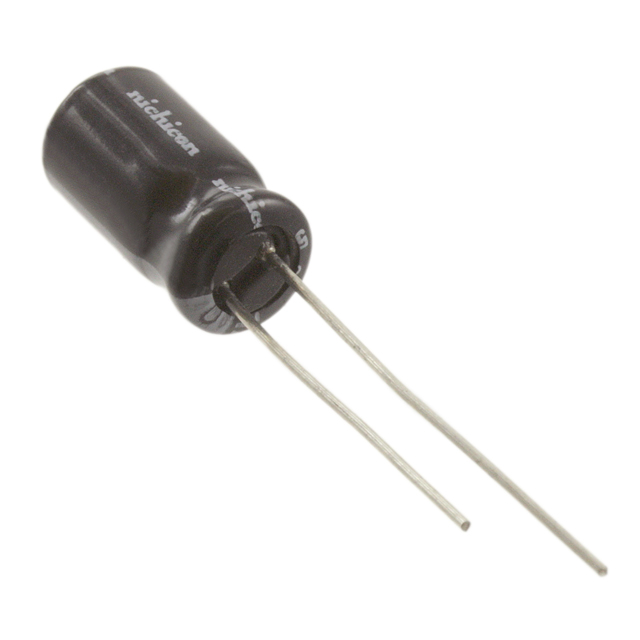

NICHICON 铝电解电容 UKL1E470KEDANA

UKL1E470KEDANA概述

    # UKL低漏电流铝电解电容器技术手册

    产品简介


    UKL低漏电流铝电解电容器是标准低漏电流系列的产品,符合RoHS指令(2011/65/EU和(EU)2015/863)。它采用径向引线设计,适用于需要高可靠性和低漏电流的应用场景。这种电容器广泛应用于消费电子、工业控制、通信设备等领域。

    技术参数


    | 参数 | 规格 |

    | 工作温度范围 | -40°C 至 +85°C |
    | 额定电压范围 | 6.3V 至 100V |
    | 额定电容范围 | 1.5µF 至 10,000µF |
    | 容量公差 | ±20% (M),±10% (K) |
    | 漏电流 | 不超过0.002CV或0.2µA,取较大值 |
    | 损耗角正切 (tan δ) | ≤0.21 @ 120Hz, 20°C |
    | 低温稳定性 | 容量变化 ≤ ±15% |
    | 寿命 | 在85°C下工作2000小时,或在105°C下工作1000小时 |

    产品特点和优势


    - 低漏电流:确保更长的使用寿命和更高的可靠性。
    - 宽温范围:适应各种恶劣环境条件。
    - 环保设计:符合RoHS和REACH标准,无铅化处理。
    - 高容量和高电压组合:提供多种规格选择以满足不同需求。

    应用案例和使用建议


    UKL低漏电流铝电解电容器适用于需要高稳定性和低功耗的电路中,例如开关电源、变频器等。建议在高温环境下使用时,适当降低工作电压以延长寿命。此外,在设计电路时应考虑电容器的工作频率,合理选择型号以优化性能。

    兼容性和支持


    该产品可与大多数主流电子设备兼容,并且制造商提供了详尽的技术支持和服务保障,包括在线文档下载、技术咨询及售后服务热线等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量偏差过大 | 检查安装环境是否符合要求 |
    | 漏电流过高 | 确保连接正确且符合额定条件 |
    | 寿命不足 | 调整工作电压并监控实际运行状况 |

    总结和推荐


    综上所述,UKL低漏电流铝电解电容器以其卓越的性能、广泛的适用性和良好的性价比在市场上具有很强的竞争优势。强烈推荐用于需要高性能和长寿命的关键电子系统中。对于追求高品质和可靠性的工程师而言,这是一款不可多得的选择。

UKL1E470KEDANA参数

参数
电容值 47μF
额定电压 25V
容差 ±10%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 170mA@ 120Hz,340mA@ 10kHz
长*宽*高 6.3mm*11mm*12mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UKL1E470KEDANA厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UKL1E470KEDANA数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UKL1E470KEDANA UKL1E470KEDANA数据手册

UKL1E470KEDANA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5865 ¥ 4.9559
10+ $ 0.3577 ¥ 3.0221
库存: 89
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.95
直接购买
加入购物车
