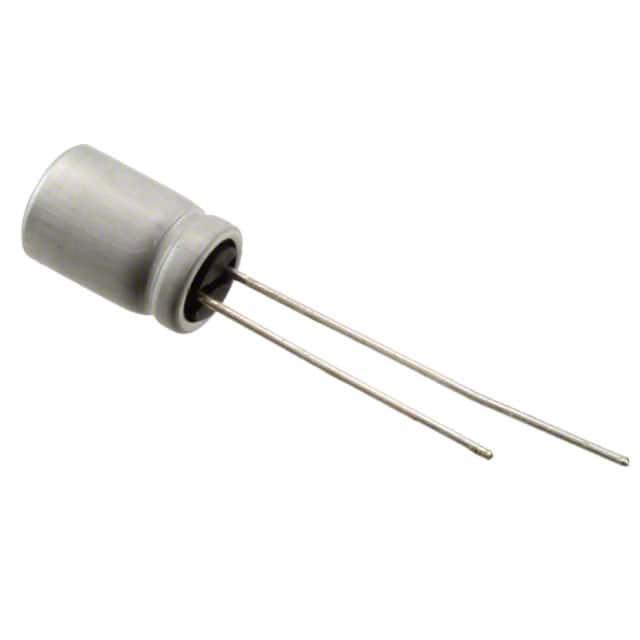

PLF1C101MDL4

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 16V ±20% 24mΩ 2000h@ 105°C 2.9A@ 100kHz 通孔安装 6.3mm*10.5mm*10.5mm
供应商型号: 647-PLF1C101MDL4
供应商: Mouser
标准整包数: 1
NICHICON 铝电解电容 PLF1C101MDL4

PLF1C101MDL4概述

    # 电子元器件产品技术手册

    产品简介


    本文将详细介绍一款高性能导电聚合物铝固体电解电容器——PLF系列。这类电容器主要应用于消费电子产品、工业控制设备、汽车电子等领域,具备低ESR(等效串联电阻)和高纹波电流承载能力的特点。由于其卓越的稳定性和可靠性,使得它们成为许多电子设备中的核心部件之一。

    技术参数


    基本规格
    - 温度范围:-55°C 到 +105°C
    - 额定电压范围:2.5V 至 25V
    - 额定电容范围:6.8µF 至 1500µF
    - 电容容差:± 20%
    - 损耗角正切(tan δ):120Hz, 20°C 条件下小于等于规定的值
    - ESR(等效串联电阻):100kHz, 20°C 条件下小于等于规定的值
    - 泄漏电流:应用20°C 额定电压2分钟内,小于等于规定的值
    特殊性能
    - 耐久性:在105°C 下持续施加额定电压2000小时后恢复至20°C 时,各项指标仍符合标准
    - 湿热耐受性:在60°C,90%RH 条件下施加额定电压1000小时后,恢复至20°C 时,各项指标仍符合标准
    - 焊接耐热性:按照规定的预热条件(150-200°C,60-180秒),峰值温度不超过265°C,10秒内完成焊接,焊接后满足标准
    - 颜色标记:顶部印有海军蓝色标记
    - 容量变化率:在-55°C 和+105°C 之间的变化不超过± 20%
    - 初始值:焊锡耐热试验前的数据
    电学特性
    - 阻抗比:在100kHz 时,最大阻抗比为1.25,温度变化率为± 20%
    外形尺寸
    | 尺寸代码 | 容量(µF) | 额定电压(V) | φD(mm) | L(mm) | P(mm) | φd(mm) |
    ||
    | φ8×9L | 560 | 4 | 8.0 | 9.0 | 3.5 | 0.6 |
    | φ8×12L | 560 | 4 | 8.0 | 12.5 | 3.5 | 0.6 |

    产品特点和优势


    1. 低ESR,高纹波电流:相较于传统电解电容器,这款PLF系列具有显著的低ESR特性,能有效降低电路中的功率损耗。
    2. 长寿命:在105°C 条件下经过2000小时负载寿命测试,符合RoHS 指令,更加环保。
    3. 高可靠度:卓越的耐热耐湿性能保证了长期稳定的工作状态。
    4. 广泛适用性:适用于多种电压范围,且可轻松应对不同应用场景的需求。

    应用案例和使用建议


    实际应用场景
    - 消费电子:适用于智能手表、耳机、便携式充电宝等小型设备。
    - 工业控制:用于工厂自动化系统、仪器仪表、伺服驱动器等设备。
    - 汽车电子:如发动机控制单元、车身控制模块、安全气囊系统等。
    使用建议
    - 在选择电容器时,请根据具体应用需求确定合适的电容值和额定电压。
    - 确保电容器安装位置散热良好,避免长时间高温运行导致容量降低。
    - 请参考具体型号的详细规格表以确定最佳工作条件。

    兼容性和支持


    - 兼容性:该产品与市面上大多数主流设备兼容。
    - 厂商支持:提供详尽的产品资料、样品和技术咨询,帮助客户解决使用过程中的问题。

    常见问题与解决方案


    1. 问:如何判断电容器是否正常工作?
    - 答:通过测量电容器两端的电压降和流经的电流来评估其健康状态。
    2. 问:如何处理焊接后的容量变化?
    - 答:确保焊接过程符合标准规定的时间和温度要求。
    3. 问:长时间高温环境下工作会导致哪些问题?
    - 答:应定期检查电容器容量变化情况,必要时更换新件。

    总结和推荐


    综上所述,PLF系列电容器凭借其优越的技术性能和广泛的适用范围,在众多应用场景中表现优异。考虑到其出色的稳定性和使用寿命,我们强烈推荐这款产品给需要高性能电容器的各类客户。

PLF1C101MDL4参数

参数
电容值 100μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 24mΩ
工作寿命 2000h@ 105°C
纹波电流 2.9A@ 100kHz
长*宽*高 6.3mm*10.5mm*10.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

PLF1C101MDL4厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

PLF1C101MDL4数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON PLF1C101MDL4 PLF1C101MDL4数据手册

PLF1C101MDL4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1155 ¥ 9.426
10+ $ 0.7268 ¥ 6.1415
50+ $ 0.5658 ¥ 4.5731
100+ $ 0.4488 ¥ 3.7924
600+ $ 0.3964 ¥ 3.3492
1000+ $ 0.3661 ¥ 3.0937
2000+ $ 0.3326 ¥ 2.8108
5000+ $ 0.3056 ¥ 2.5819
库存: 621
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.42
