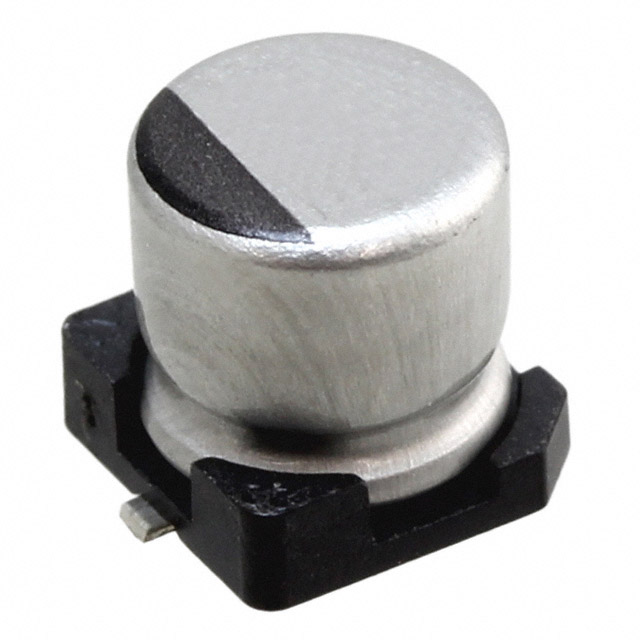

UWG0J470MCL1GB

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 6.3V ±20% 1000h@ 105°C 47.5mA@ 120Hz,95mA@ 100kHz SMD 贴片安装 5.3mm*5.3mm*5.4mm
供应商型号: 493-9737-2-ND
供应商: Digi-Key
标准整包数: 1000
NICHICON 铝电解电容 UWG0J470MCL1GB

UWG0J470MCL1GB概述

    CAT.8100U 铝电解电容器 WG 系列技术手册

    1. 产品简介


    CAT.8100U 是一款铝电解电容器,采用表面贴装技术(SMT),适用于高密度印刷电路板。其低阻抗设计使得它特别适合用于高频电路中。该系列电容器能在广泛的温度范围内(-55°C 至 +105°C)工作,具有优异的热稳定性和耐久性。此外,产品符合 RoHS 指令,确保环保和安全使用。

    2. 技术参数


    | 参数 | 描述 |

    | 工作温度范围 | -55°C 至 +105°C |
    | 额定电压范围 | 6.3V 至 50V |
    | 额定电容范围 | 1 µF 至 1500 µF |
    | 容差 | ±20%(120 Hz, 20°C) |
    | 泄漏电流 | 应用额定电压 2 分钟后不超过 0.01CV 或 3 µA,取较大值 |
    | tan δ | 最大值为 0.26(6.3V),0.19(10V),0.16(16V),0.14(25V),0.12(35V 和 50V) |
    | 耐久性 | 在 105°C 下保持无负载 1000 小时后,满足上述特征要求 |
    | 耐焊接热 | 在 250°C 热板上保持 30 秒后,移除并恢复到室温,满足上述特征要求 |

    3. 产品特点和优势


    - 宽工作温度范围:能够在极端温度条件下稳定工作。
    - 低阻抗设计:提高电路的频率响应,适合高频应用。
    - 长寿命:通过严格的老化测试,确保长期可靠性。
    - 环保材料:符合 RoHS 指令,环保且安全。
    - 自动装配兼容性:适配自动装配机的载带包装。

    4. 应用案例和使用建议


    应用案例:适用于电源转换器、汽车电子、通信设备及消费电子产品中的滤波、耦合、去耦和储能功能。
    使用建议:
    - 在高频应用中,建议选择额定电压较高且容值较小的型号,以减少阻抗。
    - 使用过程中注意保持电容器的散热性能,避免长时间高温运行导致损坏。

    5. 兼容性和支持


    兼容性:适用于各种自动化装配设备,特别是自动贴片机。
    支持:供应商提供详细的安装指南和技术支持,确保客户能够正确使用和维护产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度超过极限值 | 确保工作环境温度控制在允许范围内 |
    | 泄漏电流过大 | 检查电容器是否过热,必要时更换新的电容器 |
    | 电容器使用寿命不足 | 检查电容器工作环境是否恶劣,改善散热条件 |
    | 自动装配过程中出现错误 | 检查电容器载带包装是否正确,重新装配 |

    7. 总结和推荐


    CAT.8100U 铝电解电容器具备优良的性能和广泛的适用性,非常适合于多种高频电子设备和系统中。其宽工作温度范围、低阻抗设计以及长期稳定性使其成为高性能电子设备的理想选择。结合供应商提供的技术支持和严格的质量控制,强烈推荐使用此系列产品。
    希望这篇文章对您有所帮助,如有进一步需求或疑问,请随时告知。

UWG0J470MCL1GB参数

参数
电容值 47μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 47.5mA@ 120Hz,95mA@ 100kHz
工作寿命 1000h@ 105°C
长*宽*高 5.3mm*5.3mm*5.4mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UWG0J470MCL1GB厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWG0J470MCL1GB数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWG0J470MCL1GB UWG0J470MCL1GB数据手册

UWG0J470MCL1GB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1632 ¥ 1.3655
2000+ $ 0.1512 ¥ 1.2657
3000+ $ 0.145 ¥ 1.2134
5000+ $ 0.1378 ¥ 1.1536
7000+ $ 0.1335 ¥ 1.1174
10000+ $ 0.1292 ¥ 1.0816
25000+ $ 0.1195 ¥ 1.0004
50000+ $ 0.1133 ¥ 0.9481
库存: 2000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 1365.5
直接购买
加入购物车
