UPS2C221MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 160V ±20% 3000h@ 105°C 500mA@ 120Hz,800mA@ 10kHz 通孔安装 18mm*35.5mm*37.5mm
供应商型号: UA-UPS2C221MHD
供应商: 海外现货
标准整包数: 50

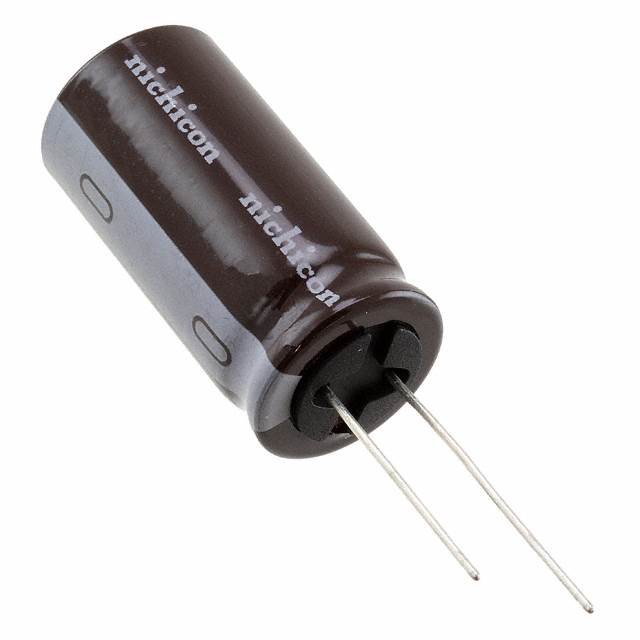

NICHICON 铝电解电容 UPS2C221MHD

UPS2C221MHD概述


    产品简介


    UPS系列铝电解电容器是一款专为开关电源设计的小型化低阻抗铝电解电容器。该系列产品具有宽温度范围,适用于各种严苛的工作环境。符合RoHS指令(2011/65/EU, (EU)2015/863),确保无铅环保要求。它们主要用于直流电源系统中,能够有效地稳定电路电压,广泛应用于通信设备、工业自动化、医疗设备及家用电器等领域。

    技术参数


    - 额定电压范围: 6.3 V ~ 450 V
    - 标称电容范围: 0.47 µF ~ 15000 µF
    - 电容容差: ±20%
    - 泄露电流:
    - 额定电压≤1000 µF:I ≤ 0.1 CV + 40 µA
    - 额定电压>1000 µF:I ≤ 0.04 CV + 100 µA
    - 损耗角正切(tan δ):
    - 额定电压≤100 V: 最大值0.24 (120 Hz, 20°C)
    - 额定电压160~450 V: 最大值0.25 (120 Hz, 20°C)
    - 温度稳定性: -55°C ~ +105°C (6.3~100 V),-40°C ~ +105°C (160~400 V),-25°C ~ +105°C (450 V)
    - 耐久性: 存储在105°C下1000小时后,在室温条件下施加额定电压和额定纹波电流3000小时,峰值电压不得超过额定电压
    - 频率系数: 在不同频率下测得的额定纹波电流值见表格
    - 外形尺寸: 外形尺寸见规格表
    - 引脚: 铅焊和无铅焊引线均可选
    - 标记: 白色字符标记于深棕色套筒上

    产品特点和优势


    1. 小型化: UPS系列电容器采用微型封装设计,适合空间受限的应用场合。
    2. 低阻抗: 减少了内部电阻,提高了能量存储效率。
    3. 宽温度范围: 能够在极端温度环境下正常工作,适应性强。
    4. 高可靠性: 经过严格的质量控制测试,具备出色的长期稳定性。
    5. 环保合规: 符合RoHS标准,符合全球环保法规要求。
    6. 优异的耐久性: 能承受高温和长时间负载,延长使用寿命。

    应用案例和使用建议


    - 通信设备: UPS电容器广泛应用于通信设备中,例如路由器和交换机等,以稳定电源供应。
    - 工业自动化: 工业控制系统的电源模块通常需要小体积、大容量和高可靠性的电容器,UPS系列正好满足这些需求。
    - 医疗设备: 医疗设备对电容器的可靠性要求极高,UPS系列的宽温度范围和高耐久性使其成为理想选择。
    - 家用电器: 如洗衣机、空调等家用电器也需要稳定的电源供应,UPS电容器可以提供可靠的电源滤波和电压调节。
    使用建议:
    - 请根据具体应用场合选择合适的额定电压和电容值。
    - 注意电容器的工作环境温度,确保在规定范围内使用。
    - 避免长时间高电流冲击,以免损坏电容器。
    - 保持良好的散热条件,特别是在高电流情况下使用。

    兼容性和支持


    - 兼容性: 该产品可与其他主流品牌的电容器和电源模块兼容。
    - 支持: 厂商提供详细的技术资料、样品申请、质量保证和售后服务。如有任何疑问或技术支持需求,可以通过官方网站或客服热线联系厂商获取帮助。

    常见问题与解决方案


    - Q: UPS电容器在高温环境中如何表现?
    - A: 该电容器经过专门设计,可在-55°C至+105°C的宽温度范围内稳定工作,具有出色的温度适应性。
    - Q: 为什么泄露电流值会有所不同?
    - A: 泄露电流受电容器电容值和温度的影响,电容器电容值越大,泄露电流也越大。此外,温度升高也会导致泄露电流增加。
    - Q: 如何正确处理和储存电容器?
    - A: 储存时应避免暴露在极端温度、湿度和机械压力下。建议存放在阴凉干燥处,避免直接阳光照射。

    总结和推荐


    综上所述,UPS系列铝电解电容器以其小型化、低阻抗、宽温度范围和高可靠性等特点,成为众多行业领域的优选产品。其卓越的性能和广泛应用范围使其在市场上具备很强的竞争力。对于需要稳定电源供应和高性能电容器的应用场景,我们强烈推荐选用UPS系列电容器。
    此电容器不仅能够有效提高设备的性能和可靠性,还能降低整体维护成本。因此,无论是在通信设备、工业自动化还是医疗设备中,UPS电容器都将是您的理想选择。

UPS2C221MHD参数

参数
电容值 220μF
额定电压 160V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 500mA@ 120Hz,800mA@ 10kHz
长*宽*高 18mm*35.5mm*37.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPS2C221MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPS2C221MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPS2C221MHD UPS2C221MHD数据手册

UPS2C221MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
