UPW1A471MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 10V ±20% 3000h@ 105°C 416.25mA@ 120Hz 通孔安装 8mm(长度)*13mm(高度)
供应商型号: 647-UPW1A471MPD1TD
供应商: Mouser
标准整包数: 1

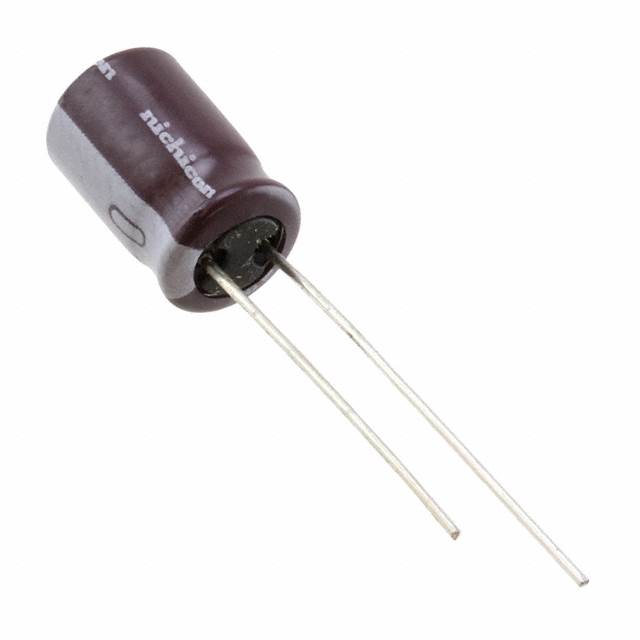

NICHICON 铝电解电容 UPW1A471MPD1TD

UPW1A471MPD1TD概述

    # 铝电解电容器技术手册

    产品简介


    铝电解电容器(Aluminum Electrolytic Capacitors)是一种广泛应用于电源转换及滤波电路中的电子元件。这类电容器具有大容量、低成本的特点,主要用作直流滤波、交流耦合、旁路及信号耦合。其典型的应用场景包括但不限于开关电源、音频设备、计算机系统及汽车电子等领域。

    技术参数


    尺寸和配置
    | 系列名称 | 类型 | 压力释放孔 |
    |
    | UPW | 轴向引脚型 | 直径大于等于6.3mm(直径为7mm的产品没有压力释放孔)|
    主要技术规格
    | 参数 | 值 |

    | 额定电压范围 | 6.3至450V |
    | 额定电容范围 | 0.47μF至15000μF |
    | 容量公差 | ±20% |
    | 漏电流 | CV ≤ 1000:I ≤ 0.1CV+40μA 或 CV > 1000:I ≤ 0.04CV+100μA |
    | 串联等效电阻(ESR) | 见下表 |
    | 介质损耗因子 | tanδ见下表 |
    | 温度稳定性 | -55°C至+105°C(6.3至100V),-40°C至+105°C(160至450V),-25°C至+105°C(450V)|
    | 工作寿命 | 按照JIS C 5101-4标准进行20°C条件下电压处理,存储于105°C下1000小时 |
    | 存储寿命 | 不适用 |
    额定电压(V)与电容(µF)关系
    | 额定电压(V) | 容量(µF)范围 |

    | 6.3至100 | 0.47至22000 |
    | 160至450 | 330至4700 |

    产品特点和优势


    1. 低阻抗和高可靠性:UPW系列电容器能够在高达2000至8000小时的负载条件下保持良好的工作状态,展现出卓越的稳定性和长寿命。
    2. 小型化和低阻抗:相较于传统的U系列,UPW系列产品不仅体积更小,而且阻抗更低,更适合用于现代紧凑型电子设备的设计。
    3. 环保合规:符合RoHS指令(2011/65/EU)及欧盟后续修订的EU 2015/863规定,满足无铅化标准。
    4. AEC-Q200认证:通过严格的汽车电子组件质量测试,适用于汽车电子系统。

    应用案例和使用建议


    应用案例
    - 电源模块:UPW系列电容器常用于开关电源的设计中,以提升电路整体效率和稳定性。
    - 音频系统:在音频放大器和其他音频设备中作为滤波和耦合电容器使用。
    - 汽车电子:满足AEC-Q200标准,广泛应用于汽车引擎控制单元、音响系统及其他车载电子设备。
    使用建议
    - 在选择电容器时,确保其额定电压和容量与应用需求相匹配,特别是在高压大电流的电路中,选用额定电压更高的型号。
    - 对于需要长时间工作的电路,建议采用大容量和高稳定性的电容器,以延长使用寿命。
    - 对于低温环境下的应用,需特别关注电容器的低温特性和耐久性,以保证设备的可靠运行。

    兼容性和支持


    UPW系列电容器与其他标准尺寸和接口的电子元器件具有良好的兼容性,可用于大多数工业和消费电子设备。厂商提供详细的技术文档和客户服务支持,涵盖安装、调试和故障排除等多个方面。

    常见问题与解决方案


    问题1:如何正确选择电容器的额定电压?
    解决方案:依据电路的实际工作电压来选择,通常需要考虑一定的安全裕度,即额定电压应该比实际工作电压高至少50%。
    问题2:如何测量漏电流?
    解决方案:使用专业仪器按照制造商的规范进行测量,在1分钟内施加额定电压后,记录此时的泄漏电流值。
    问题3:如何判断电容器的温度稳定性?
    解决方案:参照厂家提供的温度稳定性数据表,根据电容器的工作环境选择合适的型号。

    总结和推荐


    综上所述,UPW系列铝电解电容器凭借其小型化、低阻抗、高可靠性及环保特点,成为众多电子设备中不可或缺的关键组件。特别是其在开关电源和汽车电子领域的应用表现优异,能够显著提升设备的性能和稳定性。因此,我们强烈推荐在相关设计中选用UPW系列电容器,以获得最佳的使用体验和经济效益。

UPW1A471MPD1TD参数

参数
电容值 470μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 416.25mA@ 120Hz
长*宽*高 8mm(长度)*13mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,弹夹装

UPW1A471MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1A471MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1A471MPD1TD UPW1A471MPD1TD数据手册

UPW1A471MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4945 ¥ 4.1785
10+ $ 0.2323 ¥ 1.9629
100+ $ 0.2082 ¥ 1.7589
500+ $ 0.1595 ¥ 1.3478
1000+ $ 0.148 ¥ 1.2503
2000+ $ 0.1145 ¥ 0.9674
10000+ $ 0.1069 ¥ 0.9035
25000+ $ 0.1008 ¥ 0.8518
50000+ $ 0.0966 ¥ 0.8163
库存: 1847
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.17
