UUE1H101MNS1MS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 50V ±20% 5000h@ 125°C 335mA@ 120Hz,500mA@ 100kHz SMD 贴片安装 13.6mm*13.6mm*14.5mm
供应商型号: UUE1H101MNS1MS
供应商: nichicon
标准整包数: 200

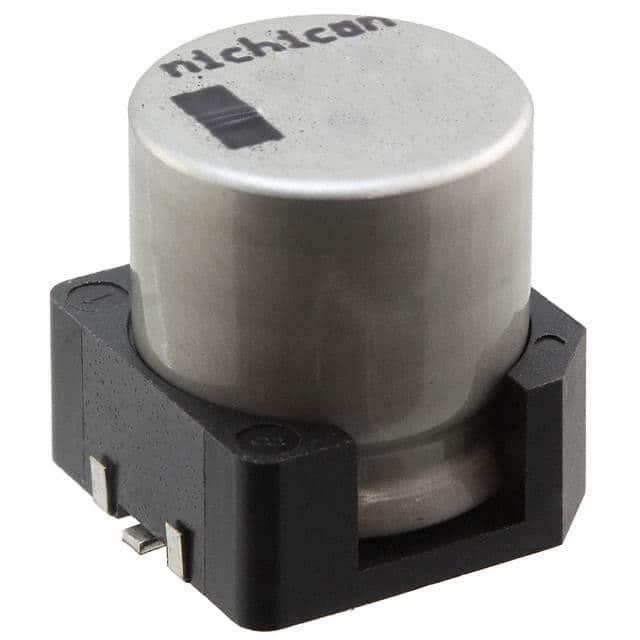

NICHICON 铝电解电容 UUE1H101MNS1MS

UUE1H101MNS1MS概述

    铝电解电容器(UUE芯片型,抗震型)

    产品简介


    铝电解电容器是广泛应用于汽车电子领域的高可靠性的电子元器件。本产品采用芯片型设计,具备耐振动和长寿命的特点,适用于需要长期稳定运行的场合。此外,它符合RoHS指令和AEC-Q200标准,确保其环保和可靠性。特别适合于汽车电子系统中,因为这些系统通常需要承受频繁振动和高温环境。

    技术参数


    - 类型:芯片型,抗震型
    - 负载寿命:2000至5000小时@125°C
    - 温度范围:
    - φ8、φ10: –40°C 至 +125°C
    - φ12.5至φ18: –55°C 至 +125°C
    - 额定电压范围:10V 至 50V
    - 额定电容范围:33μF 至 4700μF
    - 电容容差:±20% @ 120Hz, 20°C
    - 阻抗比:Z-40°C / Z+20°C (MAX)
    - 损耗角正切 (tan δ):
    - φ8、φ10: 0.26 @ 120Hz, 20°C
    - φ12.5至φ18: 0.22 @ 120Hz, 20°C

    产品特点和优势


    - 长寿命:负载寿命可达2000至5000小时,适应苛刻的应用条件。
    - 抗震性能:芯片型设计提供更好的机械稳定性,适用于高频振动环境。
    - 环境适应性:宽泛的工作温度范围,适合各种极端气候条件。
    - 环保合规:符合RoHS指令和AEC-Q200标准,无毒害物质,可放心使用。

    应用案例和使用建议


    本电容器常用于汽车电子系统中的稳压滤波电路,以提供稳定的电源输出。在实际应用中,应根据具体电路需求选择合适的电容器型号,并考虑电容容差对整体电路性能的影响。例如,在需要高压低容的应用场景中,建议选择额定电压较高的电容器,以确保系统稳定运行。

    兼容性和支持


    本产品已通过严格的测试认证,与市场上主流的汽车电子控制单元和传感器兼容。制造商提供详尽的技术文档和支持服务,帮助客户快速了解和正确使用该产品。如有任何问题,用户可以通过厂商的官方渠道获取技术支持和售后服务。

    常见问题与解决方案


    - 问题:电容器在长时间运行后出现电容值降低。
    - 解决方案:检查电路中的其他元件是否正常工作,确保电路设计合理,避免过载。如问题仍然存在,请联系厂商技术支持。
    - 问题:电容器在高温环境下工作不稳定。
    - 解决方案:确保电容器安装在散热良好的位置,避免直接暴露在热源附近。使用时遵循厂家推荐的最大工作温度范围。

    总结和推荐


    本款铝电解电容器凭借其出色的抗震性和高可靠性,成为汽车电子领域中的理想选择。产品在严苛环境下依然保持优异性能,且具备良好的环境适应能力。鉴于其卓越的产品特性和广泛的适用范围,我们强烈推荐在汽车电子系统中使用此产品。同时,制造商提供的全面技术支持和服务也为用户带来了极大的便利。

UUE1H101MNS1MS参数

参数
电容值 100μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 125°C
纹波电流 335mA@ 120Hz,500mA@ 100kHz
长*宽*高 13.6mm*13.6mm*14.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UUE1H101MNS1MS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUE1H101MNS1MS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUE1H101MNS1MS UUE1H101MNS1MS数据手册

UUE1H101MNS1MS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ ¥ 3.7045
2000+ ¥ 3.5434
4000+ ¥ 3.3823
库存: 40000
起订量: 400 增量: 200
交货地:
最小起订量为:400
合计: ¥ 1481.8
