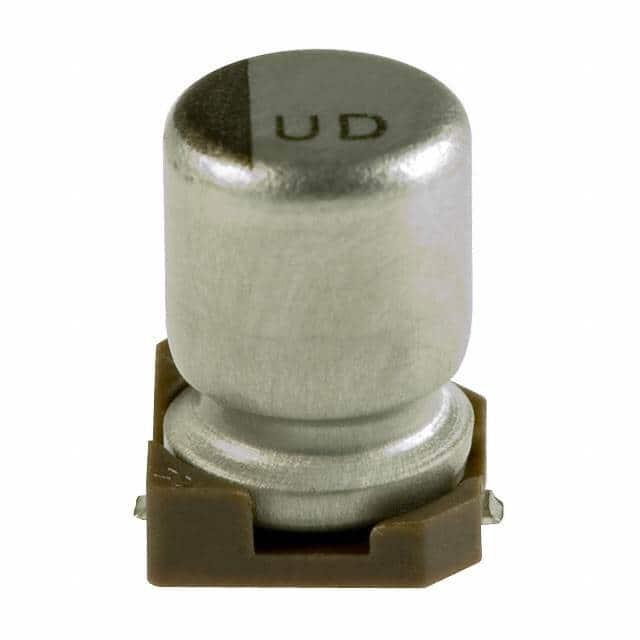

UUD1H010MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1μF 50V ±20% 2000h@ 105°C 15mA@ 120Hz,30mA@ 100kHz SMD 贴片安装 4.3mm*4.3mm*6.1mm
供应商型号: UA-UUD1H010MCL1GS
供应商: 海外现货
标准整包数: 2000
NICHICON 铝电解电容 UUD1H010MCL1GS

UUD1H010MCL1GS概述

    铝电解电容器技术手册

    1. 产品简介


    铝电解电容器是一种常见的电容器件,广泛应用于电源滤波、信号耦合等领域。本手册介绍的是一款标称型号为A222CUD和A2100VUD的低阻抗铝电解电容器。这类电容器以其小巧轻便、高可靠性、良好的温度稳定性等特点,特别适合用于表面贴装技术(SMT)以及自动装配生产线。

    2. 技术参数


    - 额定电压范围:6.3V至50V
    - 额定电容范围:1μF至1500μF
    - 容差:±20%
    - 漏电流:在20℃条件下施加额定电压2分钟后,漏电流不超过0.01CV或3μA,以较高者为准
    - 损耗角正切(tan δ):最大值见下表
    - 工作温度范围:-55℃至+105℃
    - 端子配置:负极、正极、防爆阀
    - 包装代码:见下表
    - 尺寸规格:具体尺寸见下表
    | 额定电压 (V) | 损耗角正切 (最大值) |

    | 50 | 0.12 (0.14) |
    | 35 | 0.12 (0.14) |
    | 25 | 0.14 (0.16) |
    | 16 | 0.16 (0.20) |
    | 10 | 0.20 (0.24) |
    | 6.3 | 0.26 (0.28) |

    3. 产品特点和优势


    这款铝电解电容器具备以下显著特点和优势:
    - 低阻抗:能够提供出色的高频响应性能。
    - 宽工作温度范围:能在极端环境下稳定工作。
    - 高可靠性:适用于高密度PC板及自动装配机,符合RoHS指令。
    - 防爆设计:设有压力释放阀,保证安全使用。

    4. 应用案例和使用建议


    - 应用场景:主要用于电源滤波、信号耦合等领域。
    - 使用建议:对于需要高频率响应的应用场合,建议选用更高额定电压的产品;对于极端温度环境下的应用,则需要特别注意选择适合的工作电压和温度范围。

    5. 兼容性和支持


    本产品设计上兼容各种表面贴装技术,适用于自动装配机带载送料。制造商提供详细的技术支持,包括焊接规范、封装规格等,详情请参见手册第18页、19页。

    6. 常见问题与解决方案


    - 问题一:电容器在高温条件下漏电流偏大
    - 解决方案:检查电路布局,确保合理散热。
    - 问题二:电容器在低温条件下出现电容偏差
    - 解决方案:更换电容器,选择适用低温特性的型号。
    - 问题三:电容器出现端子松动
    - 解决方案:重新焊接或更换新的电容器。

    7. 总结和推荐


    总体而言,这款低阻抗铝电解电容器以其出色的性能、可靠的设计及广泛的适用范围,在众多应用中表现出色。我们强烈推荐此产品,尤其是在高密度PC板设计和自动化生产线上。

UUD1H010MCL1GS参数

参数
电容值 1μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 15mA@ 120Hz,30mA@ 100kHz
长*宽*高 4.3mm*4.3mm*6.1mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UUD1H010MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUD1H010MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUD1H010MCL1GS UUD1H010MCL1GS数据手册

UUD1H010MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.1029 ¥ 0.8621
120000+ $ 0.0816 ¥ 0.684
库存: 28000
起订量: 10000 增量: 2000
交货地:
最小起订量为:10000
合计: ¥ 8621
