UVK1C471MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 16V ±20% 2000h@ 85°C 440mA@ 120Hz,660mA@ 10kHz 插件 通孔安装 8mm*11.5mm*13mm
供应商型号: 493-12558-3-ND
供应商: Digi-Key
标准整包数: 1

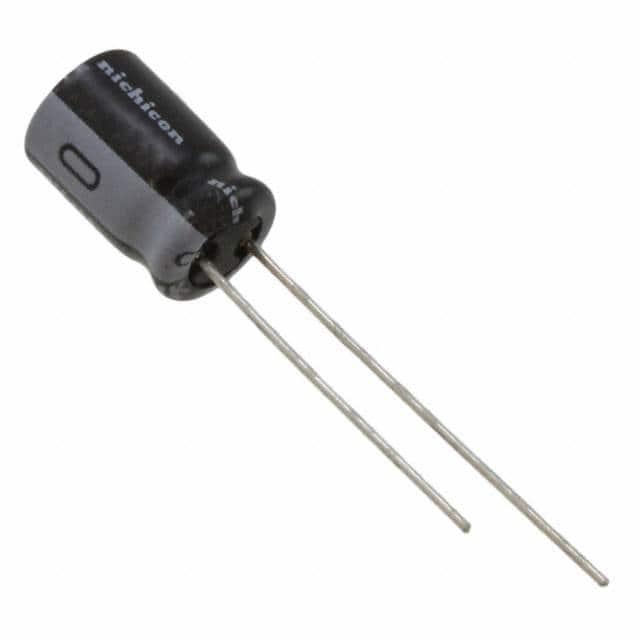

NICHICON 铝电解电容 UVK1C471MPD1TD

UVK1C471MPD1TD概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是广泛应用于各种电子设备中的关键组件之一。本文所述的型号为UVK系列,是一款微型尺寸的一体化电容器,适用于多种电路设计。UVK具备高耐热性能,并符合RoHS标准(2011/65/EU 和(EU)2015/863)。它的额定电压范围从6.3V到450V,额定电容范围则为0.47μF至33000μF,可满足不同应用需求。

    技术参数


    1. 温度范围:–40°C 到 +85°C(对于6.3V到400V),-25°C 到 +85°C(对于450V)
    2. 额定电压范围:6.3V至450V
    3. 额定电容范围:0.47μF至33000μF
    4. 电容容差:±20% @ 120Hz, 20°C
    5. 漏电流:≤0.03CV 或 ≤4μA(最大值)
    6. 损耗角正切(tan δ):依据不同电压等级有所变化,范围从0.08到0.38
    7. 稳定性:-25°C到+20°C范围内,电容变化≤±20%
    8. 耐久性:无负载条件下存储于85°C达1000小时后,施加额定电压2000小时,电容变化满足要求
    9. 阻抗比:随电压变化而变化,具体数值参见相关表格

    产品特点和优势


    1. 高性能:能够在广泛的电压和温度范围内保持稳定的电容值。
    2. 高可靠性:通过高温存储和耐久性测试,确保长期使用性能稳定。
    3. 环保材料:采用无铅材料,符合环保要求。

    应用案例和使用建议


    UVK电容器可以广泛应用于电源、照明、通信设备及工业自动化等领域。在设计电路时,需要考虑其在高温条件下的表现,以确保系统稳定运行。建议进行电路验证,尤其是在极端温度条件下。

    兼容性和支持


    UVK电容器与大多数电子设备兼容,但在特定应用中可能需要额外的设计考虑。厂家提供技术支持,包括电路设计咨询和技术培训,帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 漏电流偏大:检查电容器是否存在物理损坏或不当安装。建议使用合适的电压等级并正确连接。
    2. 电容变化超过容许范围:确认使用环境未超出规定温度范围。如果必要,考虑使用温度补偿电路。

    总结和推荐


    总体来说,UVK电容器是一款性能优良的产品,特别适合于需要较高温度稳定性的应用。它不仅具有良好的电性能,而且符合环保要求,因此在许多行业中都表现出色。建议选择UVK系列电容器作为关键部件,以确保设备的可靠性和长期稳定性。

UVK1C471MPD1TD参数

参数
电容值 470μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 440mA@ 120Hz,660mA@ 10kHz
工作寿命 2000h@ 85°C
长*宽*高 8mm*11.5mm*13mm
通用封装 插件
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 盒装,卷带包装

UVK1C471MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVK1C471MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVK1C471MPD1TD UVK1C471MPD1TD数据手册

UVK1C471MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1204 ¥ 1.0177
2000+ $ 0.1113 ¥ 0.9403
5000+ $ 0.101 ¥ 0.8536
7000+ $ 0.0977 ¥ 0.8255
10000+ $ 0.0944 ¥ 0.798
25000+ $ 0.087 ¥ 0.7352
50000+ $ 0.0822 ¥ 0.6949
100000+ $ 0.0781 ¥ 0.6596
库存: 5000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 1017.7
直接购买
加入购物车
