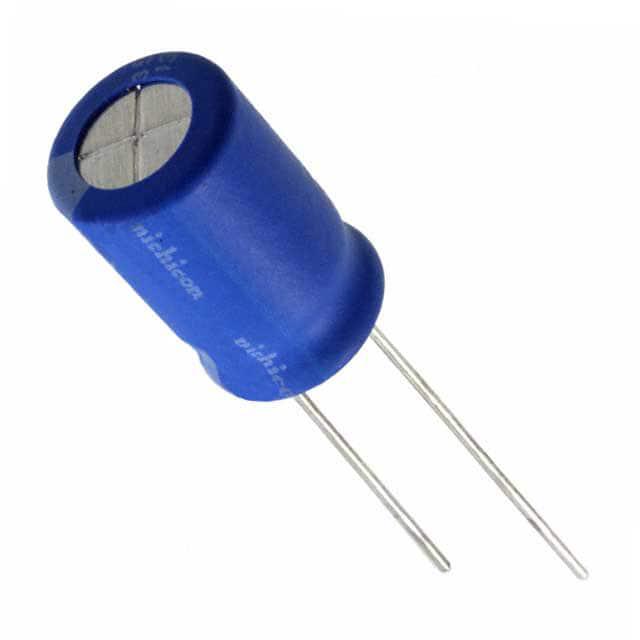

UBW2A470MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 100V ±20% 2000h@ 135°C 315mA@ 120Hz,630mA@ 100kHz 通孔安装 10mm(长度)*18mm(高度)
供应商型号: UA-UBW2A470MPD1TD
供应商: 海外现货
标准整包数: 500
NICHICON 铝电解电容 UBW2A470MPD1TD

UBW2A470MPD1TD概述

    铝电解电容器 — CAT.8100H 技术手册解析

    产品简介


    铝电解电容器(Aluminum Electrolytic Capacitor)是一种广泛应用于各种电路中的电子元件,以其高容量、低成本及良好的频率响应著称。CAT.8100H 系列属于径向引脚型铝电解电容器,设计用于承受高负载下的长期运行,尤其适用于汽车电子、工业控制及通信设备等领域。此系列电容器具有较高的可靠性和耐用性,能够满足极端工作条件的需求。

    技术参数


    | 参数 | 值 |

    | 类别温度范围 | –55°C 至 +135°C |
    | 额定电压范围 | 10V 至 100V |
    | 额定电容范围 | 4.7µF 至 4700µF |
    | 容量误差 | ±20%(120Hz,20°C) |
    | 泄漏电流 | 初始值的300% 或更低 |
    | 损耗角正切(tan δ) | 最大值 0.20(10V),逐步减小至 0.08(100V) |
    | 低温稳定性 | -40°C 下电容变化:初始值的 ±30% |
    | 负载寿命(Endurance) | 1000 至 3000 小时 @ +135°C |
    | 封装形式 | 径向引脚 |

    产品特点和优势


    CAT.8100H 系列电容器具备以下显著特点:
    - 高可靠性:能够在高温环境下持续运行超过 1000 小时,符合 AEC-Q200 标准,特别适合严苛环境下的应用。
    - 环保设计:无铅材料,符合 RoHS 指令要求。
    - 宽温域适应性:支持在 -55°C 至 +135°C 温度范围内稳定工作。
    - 优越的阻抗特性:低阻抗,适用于高频开关电源等需要快速充放电的场合。
    - 卓越的耐久性:经过老化测试和高负载试验验证,确保长期使用寿命。

    应用案例和使用建议


    CAT.8100H 电容器适用于多种场景,例如汽车电子控制单元、工业自动化系统、电源滤波电路等。对于需要在恶劣环境下工作的电路,建议采用 CAT.8100H 的高功率型号以应对更大的电流波动和电压变化。同时,在使用过程中应注意保持适当的散热措施,以防止因过热导致的容量衰减。

    兼容性和支持


    CAT.8100H 系列电容器与其他主流电子元件具有良好的兼容性,可用于多类型的电路设计。供应商提供详尽的技术支持文档,涵盖安装指南、维护说明及故障排查方法。此外,客户还可通过官方渠道获取定制化解决方案和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过大 | 确保正确连接极性,避免反接 |
    | 容量随时间下降 | 在设计阶段选择更高规格的型号 |
    | 温度过高 | 改善散热设计或降低工作电压 |

    总结和推荐


    CAT.8100H 系列铝电解电容器凭借其卓越的性能和可靠性,成为众多行业用户的理想选择。其宽泛的工作温度范围、出色的耐久性和环保特性使其在市场上极具竞争力。我们强烈推荐此产品给那些对稳定性要求高的工业和消费类电子产品制造商。无论是汽车电子还是通信设备领域,CAT.8100H 都能提供可靠的性能保障。

UBW2A470MPD1TD参数

参数
电容值 47μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 315mA@ 120Hz,630mA@ 100kHz
工作寿命 2000h@ 135°C
长*宽*高 10mm(长度)*18mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装

UBW2A470MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UBW2A470MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UBW2A470MPD1TD UBW2A470MPD1TD数据手册

UBW2A470MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.36 ¥ 3.0168
2000+ $ 0.3288 ¥ 2.7549
32000+ $ 0.2825 ¥ 2.3674
库存: 2500
起订量: 1500 增量: 500
交货地:
最小起订量为:1500
合计: ¥ 4525.2
直接购买
加入购物车
