首页  >  产品百科  >  QXK2E475KTP

QXK2E475KTP

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 4.7μF ±10% 聚酯,金属化 250V 125V 通孔安装 25.5mm*12mm*21.8mm
供应商型号: 647-QXK2E475KTP
供应商: Mouser
标准整包数: 1

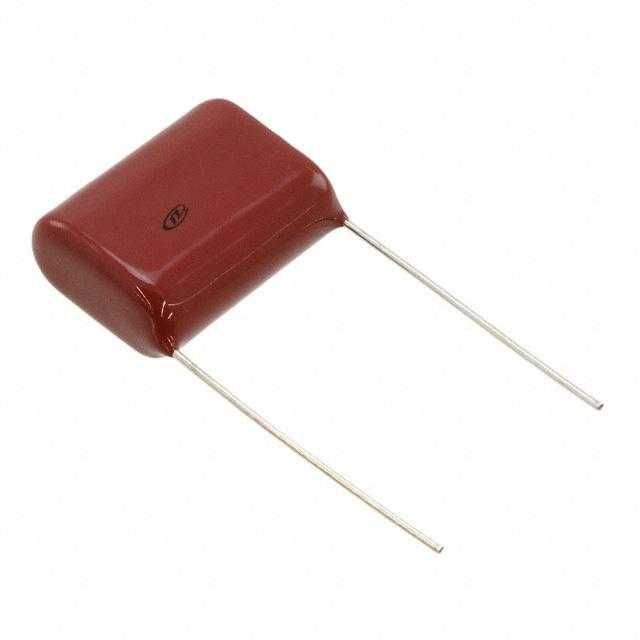

NICHICON 薄膜电容 QXK2E475KTP

QXK2E475KTP概述

    塑料薄膜电容器:QXK系列——精密金属化聚酯薄膜电容器

    产品简介


    塑料薄膜电容器是一种广泛应用于电子和通信设备中的关键组件。本产品为QXK系列,属于精密金属化聚酯薄膜电容器,适用于直流和交流电路,能够提供高可靠性和优异性能,特别是在高频应用中表现突出。其独特的自愈特性及无感设计,使其在各种复杂环境中都能稳定运行。

    技术参数


    - 温度范围:-40°C 至 +105°C(额定温度:85°C)
    - 额定电压:250VDC、400VDC、630VDC
    - 额定电容范围:0.01 µF 至 10 µF
    - 电容容差:±5% (J),±10% (K)
    - 介电损耗:≤ 0.8%(1kHz 20°C)
    - 绝缘电阻:C ≤ 0.33 µF : ≥ 9000 MΩ,C > 0.33 µF : ≥ 3000 ΩF
    - 耐压:端子间:额定电压×175%,1至5秒;端子与屏蔽层间:额定电压×200%,1至5秒
    - 封装材料:阻燃环氧树脂

    产品特点和优势


    1. 高频应用性能卓越:具有良好的高频特性,特别适用于需要高速切换和稳定性能的高频电路。
    2. 自愈特性:当电容器因过电压而击穿时,可自动恢复绝缘能力,从而提高可靠性。
    3. 无感设计:采用无感设计,降低了电感效应,确保信号传输的稳定性。
    4. 环保合规:符合RoHS指令(2011/65/EU),绿色环保,适合现代电子产品的要求。
    5. 高集成度:在小尺寸内实现大容量,节省空间,便于安装和布线。

    应用案例和使用建议


    - 应用案例:在一般电子和通信设备中广泛应用,如电源滤波器、谐振电路、耦合电路等。
    - 使用建议:
    - 在高频电路中使用时,注意避免并联在线路中,以防损坏。
    - 确保电容器在合适的温度范围内使用,以避免过热导致的性能下降。
    - 使用适当的焊接工艺和设备,以确保电容器与PCB的良好连接。

    兼容性和支持


    - 兼容性:该电容器可与其他标准的电子元件良好兼容,但不建议用于跨线应用。
    - 支持和服务:厂商提供详细的安装指导和技术支持,确保客户能够正确使用并获得最佳效果。

    常见问题与解决方案


    1. 问题:在高频应用中,电容器出现过热现象。
    - 解决办法:检查电路布局,确保电容器周围有足够的散热空间,或者考虑增加散热片来降低温度。
    2. 问题:电容器在使用过程中突然失效。
    - 解决办法:检查是否存在外部短路或过电压情况,及时调整电路以避免此类问题的发生。
    3. 问题:电容器安装后,引脚出现松动。
    - 解决办法:确认焊接质量,必要时重新焊接,确保电容器与PCB的牢固连接。

    总结和推荐


    综上所述,QXK系列精密金属化聚酯薄膜电容器在高频应用中表现出色,具有高可靠性和卓越性能。它在电子和通信设备中的广泛应用证明了其优越的品质。尽管存在一些特定的应用限制,如不建议用于跨线应用,但在正确使用的情况下,这款电容器仍然是一个非常值得推荐的选择。

QXK2E475KTP参数

参数
电容值 4.7μF
容差 ±10%
介电材料 聚酯,金属化
额定电压-AC 125V
额定电压-DC 250V
ESR-等效串联电阻 -
长*宽*高 25.5mm*12mm*21.8mm
安装方式 通孔安装
零件状态 在售

QXK2E475KTP厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QXK2E475KTP数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QXK2E475KTP QXK2E475KTP数据手册

QXK2E475KTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8295 ¥ 32.3593
10+ $ 2.645 ¥ 22.3503
50+ $ 2.0088 ¥ 16.9744
100+ $ 1.836 ¥ 15.5142
500+ $ 1.5552 ¥ 13.1414
1000+ $ 1.428 ¥ 12.0666
2500+ $ 1.323 ¥ 11.1794
5000+ $ 1.26 ¥ 10.647
库存: 422
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.35
