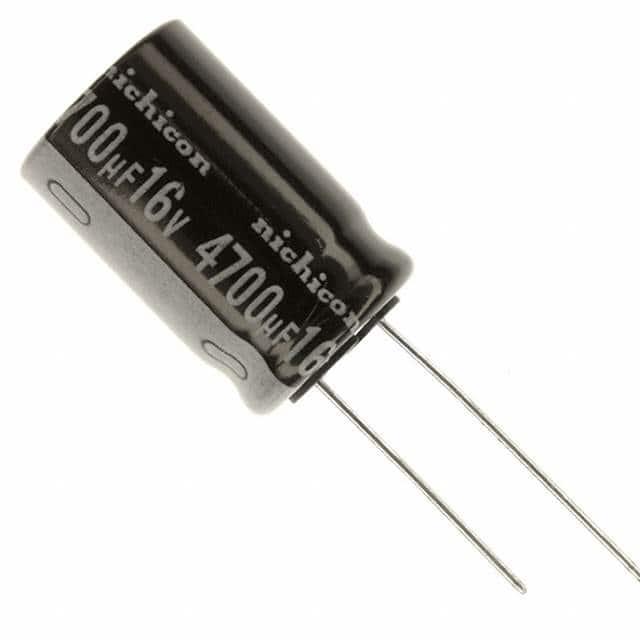

UVZ1C472MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 4.7mF 16V ±20% 1000h@ 105°C 1.48A@ 120Hz,1.702A@ 10kHz 通孔安装 16mm*25mm*27mm
供应商型号: TS-UVZ1C472MHD
供应商: 海外现货
标准整包数: 50
NICHICON 铝电解电容 UVZ1C472MHD

UVZ1C472MHD概述

    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100D VZ系列

    产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100D VZ系列是专为广泛温度范围而设计的铝电解电容器。该系列采用了与VR系列相同的小尺寸封装,但能够在极端环境下保持高性能,例如在温度范围为-55至+105°C的情况下工作。这些电容器符合RoHS指令(2011/65/EU),并提供径向引脚型式。它们适用于多种电子产品,如电源供应器、通讯设备及工业控制系统等。

    技术参数


    | 参数 | 规格 |

    | 类型编号系统 | 10V 330µF 示例 |
    | 工作温度范围 | -55至+105°C (6.3至100V), -40至+105°C (160至400V), -25至+105°C (450V) |
    | 额定电压范围 | 6.3至450V |
    | 额定电容范围 | 0.1至33000µF |
    | 电容容差 | ±20%(120Hz, 20°C) |
    | 漏电流 | CV≤1000:I=0.1CV+40 (µA) 或更小
    CV>1000:I=0.04CV+100 (µA) 或更小 |
    | 损耗角正切值 (tan δ) | 见下表 |
    | 低温度稳定性 | 不低于初始值 |
    | 耐久性 | 满足JIS C 5101-4标准规定 |
    | 存储寿命 | 在105°C无负载条件下存储1000小时后重新检测 |
    | 标记 | 白色字母标记在黑色套筒上 |
    | 额定电压(V) | 损耗角正切值(tan δ) (最大值) |

    | 6.3 | 0.28 |
    | 10 | 0.24 |
    | 16 | 0.20 |
    | 25 | 0.16 |
    | 35 | 0.14 |
    | 50 | 0.12 |
    | 63 | 0.10 |
    | 100 | 0.08 |
    | 160至315 | 0.20 |
    | 350至450 | 0.25 |

    产品特点和优势


    VZ系列铝电解电容器具备以下几个显著优势:
    1. 宽温度范围:可在极端环境下正常运行,适合于工业应用。
    2. 高可靠性:满足高标准的耐久性和稳定性要求。
    3. 小尺寸封装:与VR系列相同的小尺寸封装,易于安装和布局。
    4. 环保材料:符合RoHS标准,无铅焊料使用。
    5. 高纹波电流:能够承受较高的纹波电流,增强系统稳定性和可靠性。

    应用案例和使用建议


    这些电容器在许多电子设备中都有广泛应用,例如:
    - 电源供应器:用于滤波和稳压。
    - 通讯设备:确保信号稳定传输。
    - 工业控制系统:提供稳定的电压支撑。
    使用建议:
    - 散热管理:在高温环境下需注意散热措施,以避免过热导致的损坏。
    - 匹配应用需求:根据实际应用需求选择合适的额定电压和电容值。
    - 规范存储:严格按照存储条件进行存放,以保证使用寿命。

    兼容性和支持


    这些电容器与大多数标准电路板组件兼容,能够集成到各种类型的电子产品中。厂商提供了详细的技术支持和售后保障,确保用户能够获得必要的技术支持和帮助。

    常见问题与解决方案


    - 问题:电容器表面出现裂纹或破损。
    解决方案:检查安装过程是否有不当操作,或者是否存在外力作用。必要时请更换新的电容器。
    - 问题:漏电流超出正常范围。
    解决方案:确认安装过程是否正确,以及是否使用正确的额定电压和电容值。如仍存在问题,联系制造商寻求技术支持。

    总结和推荐


    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100D VZ系列是一款高性能的铝电解电容器,适用于严苛的工作环境。其宽广的温度范围、高可靠性以及小尺寸封装使其在市场上具有很强的竞争力。推荐给需要高性能电容器的应用领域,尤其是工业控制和通信设备中。

UVZ1C472MHD参数

参数
电容值 4.7mF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 1.48A@ 120Hz,1.702A@ 10kHz
长*宽*高 16mm*25mm*27mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UVZ1C472MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVZ1C472MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVZ1C472MHD UVZ1C472MHD数据手册

UVZ1C472MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
