首页  >  产品百科  >  UCA2V680MHD6

UCA2V680MHD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 68μF 350V ±20% 12000h@ 105°C 437.5mA@ 120Hz,875mA@ 100kHz 通孔安装 18mm(长度)*26.5mm(高度)
供应商型号: UCA2V680MHD6
供应商: 国内现货
标准整包数: 200

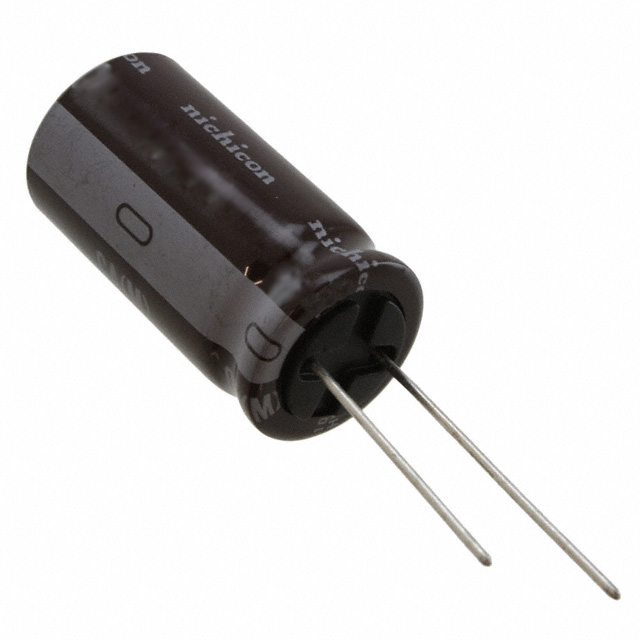

NICHICON 铝电解电容 UCA2V680MHD6

UCA2V680MHD6概述

    # 铝电解电容器:UCA系列产品技术手册

    产品简介


    UCA系列铝电解电容器是一种小型化设计、高纹波电流承载能力且长寿命的产品,广泛应用于电子电路设计中的多种场景。本系列产品具有出色的负载寿命(12000小时,φD=10为10000小时)以及在105°C条件下的稳定表现,特别适合用作镇流器应用的首选组件。同时,UCA系列符合RoHS指令(2011/65/EU),确保其环保特性。其典型用途涵盖电源管理、工业控制设备、照明系统等领域。

    技术参数


    以下是UCA系列铝电解电容器的主要技术规格:
    | 参数名称 | 值 |

    | 温度范围 | -25°C 至 +105°C |
    | 额定电压范围 | 160V至450V |
    | 额定电容范围 | 6.8µF 至 220µF |
    | 容量公差 | ±20% @ 120Hz, 20°C |
    | 泄漏电流 | ≤ 0.04CV + 100 µA |
    | 损耗角正切(tan δ) | ≤ 0.15 |
    | 负载寿命(105°C) | ≥ 12000 小时 |
    | 搁置寿命(105°C) | ≥ 1000 小时 |
    此外,该系列产品还具备良好的低温稳定性,即使在极端条件下也能保持优异性能。

    产品特点和优势


    UCA系列铝电解电容器以其高可靠性、长寿命和优异的纹波电流承载能力脱颖而出。相较于传统型号,其更小的尺寸和更高的耐久性使其更适合紧凑型电路设计的需求。具体特点如下:
    - 高纹波电流承载能力:适合需要频繁充放电的应用场合。
    - 长使用寿命:12000小时的设计寿命减少了维护成本。
    - 环保合规性:完全符合RoHS标准。
    - 高性价比:结合高性能与经济性的平衡点,适合大规模生产应用。
    这些特性使UCA系列成为现代电子设计的理想选择。

    应用案例和使用建议


    UCA系列铝电解电容器因其卓越的性能,在多个领域得到了广泛应用。例如:
    1. 照明行业:适用于电子镇流器,能有效降低能耗并延长灯具寿命。
    2. 工业自动化:用于伺服驱动器或变频器的滤波模块中。
    3. 消费电子:便携式设备如笔记本电脑适配器等。
    使用建议:为了最大化UCA系列电容器的优势,在安装时需注意避免过热环境;对于高纹波电流应用,可考虑并联使用以分散热量。

    兼容性和支持


    UCA系列电容器与其他主流电路板元件具有良好的兼容性,能够无缝集成到现有设计方案中。制造商提供了详尽的技术支持文档及售后服务保障,客户可通过官方渠道获取必要的指导和支持。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其对应的解决方法:
    | 问题描述 | 解决方案 |

    | 温度过高导致性能下降 | 确保良好的散热措施 |
    | 电容值漂移超出预期 | 检查是否存在超载情况或高温环境 |
    | 寿命不足 | 更换更高额定温度的产品 |

    总结和推荐


    综上所述,UCA系列铝电解电容器凭借其优良的性能参数、广泛的应用领域以及可靠的品质保证,无疑是电子工程师的优选之一。无论是追求高效能还是低成本,UCA系列都表现出色。强烈推荐此产品给寻求高性能电容器的用户。
    如果您正在寻找一款既可靠又经济的电容器解决方案,那么UCA系列将是您明智的选择。

UCA2V680MHD6参数

参数
电容值 68μF
额定电压 350V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 12000h@ 105°C
纹波电流 437.5mA@ 120Hz,875mA@ 100kHz
长*宽*高 18mm(长度)*26.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UCA2V680MHD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCA2V680MHD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCA2V680MHD6 UCA2V680MHD6数据手册

UCA2V680MHD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 3.924
1000+ ¥ 3.8586
2000+ ¥ 3.7605
库存: 1200
起订量: 200 增量: 200
交货地:
最小起订量为:200
合计: ¥ 784.8
