首页  >  产品百科  >  UVR1A221MED

UVR1A221MED

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 10V ±20% 2000h@ 85°C 240mA@ 120Hz,360mA@ 10kHz 通孔安装 6.3mm*11mm*12.5mm
供应商型号: 493-1022-ND
供应商: Digi-Key
标准整包数: 1

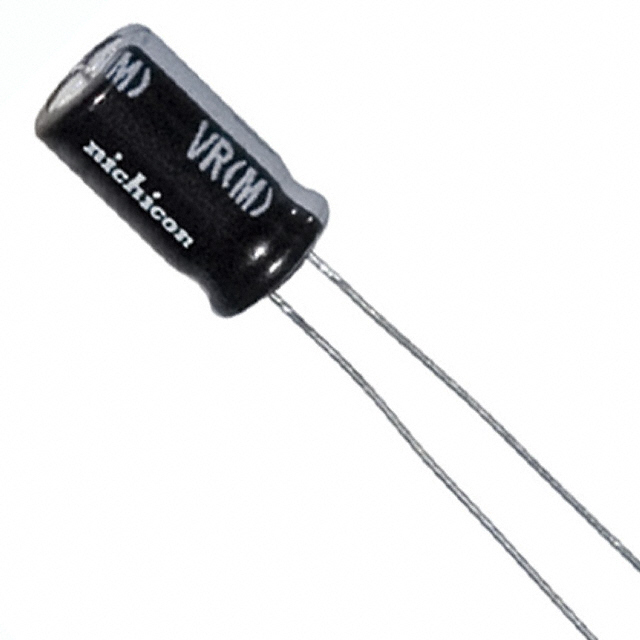

NICHICON 铝电解电容 UVR1A221MED

UVR1A221MED概述

    # CAT.8100U VR系列铝电解电容器

    产品简介


    CAT.8100U 是一款用于多种应用场合的铝电解电容器。作为VR系列的一员,它具有小型化设计,比VX系列更小一个等级的封装尺寸,这使其成为紧凑型电路的理想选择。该电容器符合RoHS指令(2002/95/EC),并采用径向引线型设计,适用于广泛的工业和消费电子产品。
    主要功能和应用领域
    - 主要功能:提供广泛的电压和电容范围,适合交流和直流应用。
    - 应用领域:电源、变频器、电机驱动、音频设备、电信设备及更多场合。

    技术参数


    规格参数
    - 额定电压范围:6.3V ~ 450V
    - 额定电容范围:0.1µF ~ 33000µF
    - 容差:±20%
    - 工作温度范围:–40℃ ~ +85℃(对于6.3V ~ 400V),–25℃ ~ +85℃(对于450V)
    - 泄漏电流:无负载情况下,在85℃下放置1000小时后,符合规定的耐久性特征。
    - 损耗角正切(tan δ):最大值根据电压范围不同而变化,例如6.3V时为0.28,100V时为0.08。
    - 温度稳定性:在低温条件下表现出良好的稳定性。
    - 端子形式:径向引线式
    - 标记方式:白色字体印刷在黑色套筒上。
    额定电压与阻抗比关系
    | 额定电压(V) | 阻抗比(ZT/Z20) |

    | 6.3 | 5 |
    | 10 | 4 |
    | 16 | 3 |
    | 25 | 2 |
    | 35 | 2 |
    | 50 | 2 |
    | 63 | 2 |
    | 100 | 2 |
    | 160 ~ 200 | 3 |
    | 250 ~ 350 | 4 |
    | 400 | 6 |
    | 450 | 15 |

    产品特点和优势


    - 小型化设计:比VX系列小一个等级,适用于空间受限的应用。
    - 高可靠性:耐高温、长寿命,即使在恶劣环境下也能保持良好性能。
    - 环境友好:符合RoHS标准,无铅无害。
    - 多样化选择:提供多种电容和电压组合,以适应不同应用需求。

    应用案例和使用建议


    实际使用案例
    CAT.8100U广泛应用于各种电源电路,如开关电源、逆变器及电机驱动电路。在音频设备中,其出色的滤波能力确保了低噪声运行。此外,它也常用于通信设备,提高信号传输的稳定性和可靠性。
    使用建议
    - 散热考虑:由于工作温度范围较宽,需要考虑适当的散热措施以延长使用寿命。
    - 匹配电感:建议与适当电感配合使用,可以减少纹波电流对电容器的影响。
    - 安装位置:尽可能避免将电容器安装在热源附近,以减少热老化效应。

    兼容性和支持


    - 兼容性:适合多种电路板布局和电气设备,具体要求请参考手册。
    - 支持和服务:提供详细的技术文档和支持服务,包括产品选型指导和售后技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后出现漏电流大 | 确认安装方向正确,检查焊接质量。 |
    | 长期存放导致性能下降 | 检查存放条件是否符合要求,定期通电以维持性能。 |
    | 运行过程中发热严重 | 检查电路设计是否合理,必要时增加散热装置。 |

    总结和推荐


    综合评估
    CAT.8100U是一款具有高可靠性的铝电解电容器,以其小巧的体积、广泛的工作温度范围以及优异的电气特性在市场上具备明显的优势。其广泛的适用性使其成为众多电子应用的理想选择。
    推荐
    鉴于其多功能性和高可靠性,我们强烈推荐在各类电源管理和信号处理应用中使用CAT.8100U。

UVR1A221MED参数

参数
电容值 220μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 240mA@ 120Hz,360mA@ 10kHz
长*宽*高 6.3mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UVR1A221MED厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVR1A221MED数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVR1A221MED UVR1A221MED数据手册

UVR1A221MED封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.322 ¥ 2.7209
10+ $ 0.1863 ¥ 1.5742
库存: 53
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.72
