UCZ1V101MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 35V ±20% 200mΩ 3000h@ 125°C 135mA@ 120Hz,270mA@ 100kHz 贴片安装 8.3mm*8.3mm*10mm
供应商型号: UCZ1V101MCL1GS
供应商: 国内现货
标准整包数: 500

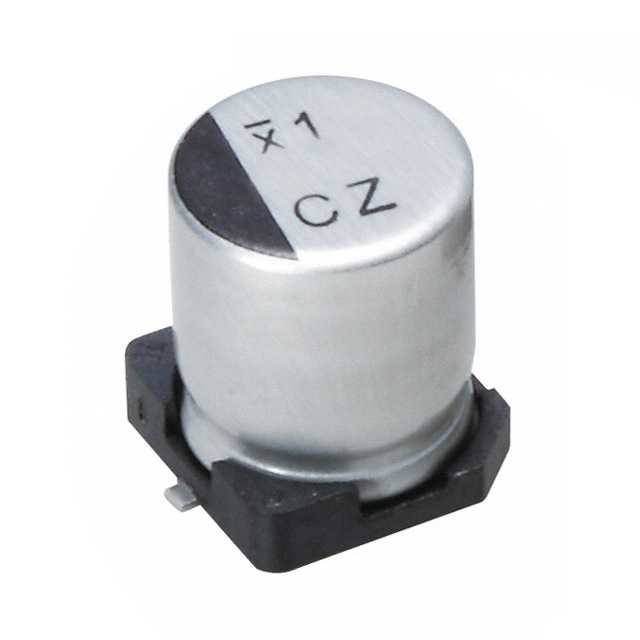

NICHICON 铝电解电容 UCZ1V101MCL1GS

UCZ1V101MCL1GS概述


    产品简介


    CAT.8100H铝电解电容器是一种高性能的芯片型电容器,专为高可靠性设计,广泛应用于汽车、工业控制和消费电子产品等领域。这款电容器采用了低温度系数设计,并能在高温环境下稳定工作,非常适合在严苛的环境中使用。

    技术参数


    - 工作温度范围:-40°C至+125°C
    - 额定电压范围:10V至100V
    - 额定电容范围:10μF至3300μF
    - 电容容差:±20%(在120Hz,20°C条件下)
    - 漏电流:在20°C下,施加额定电压2分钟后,漏电流不超过0.01CV或3μA,以较大者为准。
    - 损耗角正切(tan δ):在不同电压下的最大值范围为0.10至0.30。
    - 稳定性:在低温条件下的稳定性良好。
    - 耐久性:经过连续施加额定电压在125°C条件下,冷却到20°C后仍能保持初始值的90%以上。
    - 端子结构:采用塑料平台,抗振动设计。
    - 电容变化率:在低温条件下的变化率≤±10%。
    - 热冲击试验:在250°C热板上加热30秒后,恢复到20°C时,各项指标符合要求。
    - 阻抗比(Z-40°C/Z+20°C):在不同电压下的最大值范围为3至8。

    产品特点和优势


    1. 高可靠性:低温度ESR规格,能够在极端温度条件下保持稳定的性能。
    2. 长寿命:通过严格的耐久性测试,确保长期稳定运行。
    3. 自动贴装兼容性:适用于自动贴片机,并且可以通过载体带运输。
    4. 环保合规性:符合RoHS指令(2011/65/EU),无有害物质。
    5. 高性价比:相比其他同类产品具有更高的性能价格比。
    6. 多规格选择:提供多种尺寸和电容值的选择,以适应不同的应用需求。

    应用案例和使用建议


    应用案例:
    - 在汽车电子控制系统中作为滤波电容器。
    - 工业自动化设备中的电源模块中作为储能和滤波电容器。
    - 消费电子产品如电视机、音响系统中的电源滤波器。
    使用建议:
    - 确保电路设计时留有足够的散热空间,避免过热影响使用寿命。
    - 定期检查电容器的电压和温度情况,确保其在规定的范围内工作。
    - 避免在强震动环境下使用,以免损坏端子结构。

    兼容性和支持


    - 兼容性:该电容器适用于自动贴片机,并且通过载体带运输,便于自动化生产。
    - 支持:制造商提供了详细的使用指南和技术支持,包括安装和维护指南。

    常见问题与解决方案


    1. 问题:电容器在低温下出现异常漏电流。
    - 解决方案:检查电路设计是否合理,确保电容器在规定的温度范围内使用。
    2. 问题:电容器长时间使用后出现容量下降。
    - 解决方案:进行定期检查和更换,确保电路正常运行。
    3. 问题:电容器在焊接过程中出现故障。
    - 解决方案:严格按照焊接规范操作,确保焊接温度和时间适中。

    总结和推荐


    CAT.8100H铝电解电容器凭借其高可靠性、宽温度范围和良好的稳定性,在各种苛刻的应用环境中表现出色。适合于需要高稳定性和长寿命的场合。鉴于其优异的性能和广泛的应用范围,强烈推荐使用这款电容器。

UCZ1V101MCL1GS参数

参数
电容值 100μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 200mΩ
工作寿命 3000h@ 125°C
纹波电流 135mA@ 120Hz,270mA@ 100kHz
长*宽*高 8.3mm*8.3mm*10mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UCZ1V101MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCZ1V101MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCZ1V101MCL1GS UCZ1V101MCL1GS数据手册

UCZ1V101MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
