QXP2G223KRPT

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 22nF ±10% 聚丙烯 400V 160V 通孔安装 16mm*5.8mm*10.9mm
供应商型号: SEU-QXP2G223KRPT
供应商: 海外现货
标准整包数: 1

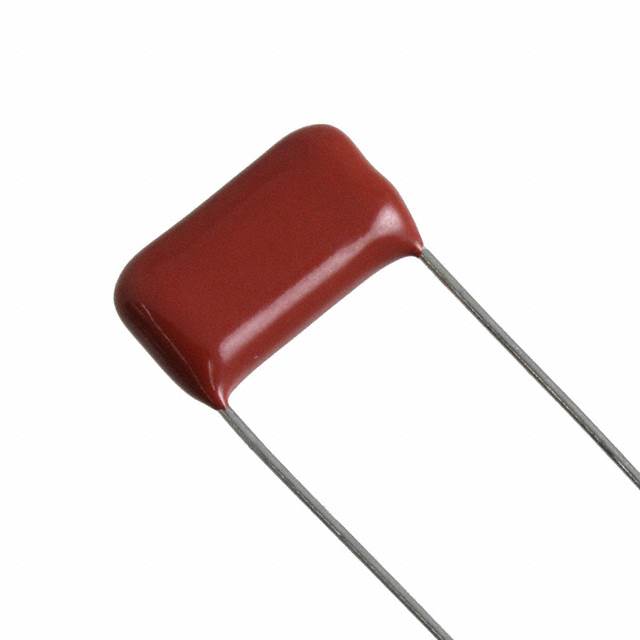

NICHICON 薄膜电容 QXP2G223KRPT

QXP2G223KRPT概述

    高频应用金属化聚丙烯薄膜电容器

    1. 产品简介


    塑料薄膜电容器(型号:CAT.8100H)是一种适用于高频应用的金属化聚丙烯薄膜电容器。这些电容器主要用于高频率电路和通用电子电路中,能够承受较高的直流和交流电压。它们以其出色的高频特性、低损耗以及优良的电气性能而著称。

    2. 技术参数


    - 额定电压:250VDC, 400VDC, 630VDC, 800VDC
    - 交流电压:125VAC, 160VAC, 200VAC, 250VAC
    - 额定容量范围:0.01μF 至 3.3μF
    - 容差:±5% (J),±10% (K)
    - 介电损耗角正切:≤ 0.1% (在1kHz 20°C条件下)
    - 绝缘电阻:C ≤ 0.33μF: ≥ 30000 MΩ; C > 0.33μF: ≥ 10000 MΩF
    - 耐压:终端间:额定电压的175%,1至5秒;终端和覆盖层间:额定电压的200%,1至5秒
    - 封装材料:阻燃环氧树脂

    3. 产品特点和优势


    - 高频性能优异:金属化聚丙烯薄膜电介质具有优越的高频特性,在高频下损耗极低。
    - 自愈能力:采用自愈电极设计,能够有效应对电击穿情况,提高使用寿命。
    - 低寄生电感:非感性结构设计使得寄生电感降至最低,具备更好的抗电压冲击能力。
    - 防潮特性:内涂液态环氧树脂,外覆阻燃环氧树脂,双层涂层有效防止湿气侵蚀。
    - 符合RoHS标准:环保设计,完全符合RoHS指令。

    4. 应用案例和使用建议


    - 应用领域:高频电路、通用电子电路等。
    - 应用示例:在高频率电路中,需要根据手册中的表2和表5来选择合适的有效电压、电流和有效VA值(见第386页和第389页)。在交流电路中(如50/60Hz),实际应用的交流电压需参考上述表格。
    - 使用建议:在实际应用中,确保所选电容器的额定电压和容量能够满足具体应用的需求。如果需要定制其他电压或容量,可联系供应商进行定制生产。

    5. 兼容性和支持


    - 兼容性:适用于广泛的电路和设备,特别是那些需要高性能电容器的应用场合。
    - 支持和服务:制造商提供专业的技术支持和售后服务,帮助客户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    1. 问题:电容器无法正常工作。
    - 解决方案:检查接线是否正确,确认额定电压和容量是否符合应用需求。如仍有问题,联系制造商获取进一步的技术支持。
    2. 问题:电容器出现过热现象。
    - 解决方案:检查是否超过了电容器的额定温度范围,确保安装环境良好通风。如果问题持续存在,更换电容器并重新测试。
    3. 问题:电容器发出异常声音。
    - 解决方案:立即停止使用并检查是否有物理损伤。如有必要,请联系制造商寻求专业帮助。

    7. 总结和推荐


    综上所述,这款塑料薄膜电容器(CAT.8100H)以其优异的高频性能、低损耗、自愈能力和防潮特性而著称,特别适合应用于高频电路和通用电子电路。考虑到其在多种应用领域的广泛适用性和优良品质,我们强烈推荐此产品给需要高性能电容器的客户。

QXP2G223KRPT参数

参数
电容值 22nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 160V
额定电压-DC 400V
长*宽*高 16mm*5.8mm*10.9mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

QXP2G223KRPT厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QXP2G223KRPT数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QXP2G223KRPT QXP2G223KRPT数据手册

QXP2G223KRPT封装设计

查看详情并下载
Symbol
Footprint
3D Model
